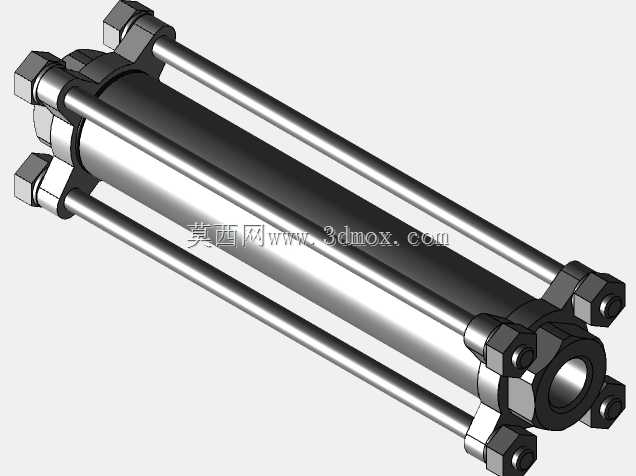

带止回功能的气体管路流量指示结构

　　在工业气体输送管网、实验室气路系统、小型气动设备供气支路这类场景里，管路内的气体流向管控与通断状态可视化一直是运维环节容易被忽略的细节——很多现场只在主干路设置总阀与流量计，支路一旦出现反向窜气、下游设备反流，轻则造成计量数据偏差，重则污染上游气源、引发工艺参数波动，而常规的分体式流量计加止回阀组合，不仅需要预留两段安装空间，对接密封面多，还会提升支路的压力损失，对于安装空间局促的小型气路、集成阀岛周边的支路来说适配性很差。这款集成式的管路部件，就是把流量可视化指示与止回单向导通两个核心功能整合在同一个阀体内，省去了两个独立部件对接的额外密封环节，也压缩了整体安装长度。

　　从结构逻辑来看，整个部件采用对夹式的法兰连接构型，上下两端的对接法兰通过四根均布的拉杆螺栓锁紧固定，法兰端面预留标准的密封槽位，可适配常规的非金属平垫片或者金属缠绕垫片，对接通径为1-4英寸对应的管路规格，安装时不需要额外加工特殊接口，可直接匹配同压力等级的现有管路法兰，安装边界上，整体径向尺寸仅比对接法兰的螺栓孔分布圆大出一个螺栓头的让位距离，轴向长度比同通径的分体式止回阀加玻璃转子流量计短近40%，对于紧凑型的气路排布、设备内部的内置气路来说，能有效节省安装空间。

　　功能实现上，止回部分采用浮动球式的密封结构，腔体内的红色浮动球在正向气流通过时，会被气流推力推到腔体内的避让位置，不会遮挡过流通道，气流可以顺畅通过，同时气流的流速会带动浮动球产生对应幅度的位移，运维人员可以透过腔体上的可视化区域，直接通过浮动球的位置判断当前管路内的气体流量区间——当流量为零时，浮动球会回落至下方的密封阀座位置，依靠上游背压与球体自身重力压合在密封面上，完全截断反向气流的通路，避免下游侧的气体或者杂质反流到上游管路中。这种结构没有复杂的弹簧复位件，不会因为弹簧长期受气体腐蚀出现弹力衰减、卡滞的问题，对于洁净度要求一般的工业气体、惰性气体输送场景来说，长期运行的可靠性更高，过流部件的流道做了圆弧过渡处理，没有直角突变的结构，能有效降低气流通过时的局部阻力损失，减少不必要的气源压力损耗。

　　设计过程中，首先要解决的是浮动球的行程限位问题，如果球体在正向气流冲击下位移过大，容易卡滞在腔体上部无法回落，因此在腔体上部设置了带通流孔的限位挡栅，挡栅的通流面积总和大于管路通径的过流面积，不会额外增加流阻，同时能把球体的最大位移限制在可靠回落的行程范围内。其次是可视化区域的密封可靠性，因为指示区域需要透明材质来观察球体位置，设计时把透明视窗夹压在上下法兰的密封面之间，和管路主密封形成共面的密封结构，不需要额外设置视窗的独立密封压盖，减少了潜在的泄漏点。另外四根拉杆的预紧力需要做均匀的分配设计，锁紧时采用对角顺序拧紧的工艺要求，避免法兰偏压造成视窗开裂或者密封垫压偏泄漏，拉杆的材质选用和法兰同等级的金属材料，避免长期使用出现应力松弛导致连接失效。

　　在实际选型适配时，这款部件适合用在对压力损失要求不极端严苛、需要直观判断气路通断状态、同时有防反流需求的支路管段，比如小型气动设备的进气端、实验室分析仪器的供气支路、气体分配器的输出端等场景，不需要额外加装流量开关或者单独的止回阀，日常巡检时只需要观察内部球体的位置，就能快速判断管路是否正常通气、有没有出现反向反流的情况，大幅降低日常运维的排查难度。相比分体安装的两个独立部件，集成式结构减少了两对法兰连接点，也就减少了四个潜在的外泄漏路径，对于输送惰性气体、低压压缩空气的管路来说，能有效降低泄漏排查的工作量。结构上没有精密的配合偶件，浮动球和阀座的密封面有一定的自适应对中能力，即使管路内有少量细小的固体杂质，也不容易出现密封面划伤导致的止回失效，日常维护只需要在管路定期检修时拆开法兰，清理腔体内的杂质、检查密封垫片的老化情况即可，不需要复杂的维护操作。
