远程控制电动气动闸阀结构设计

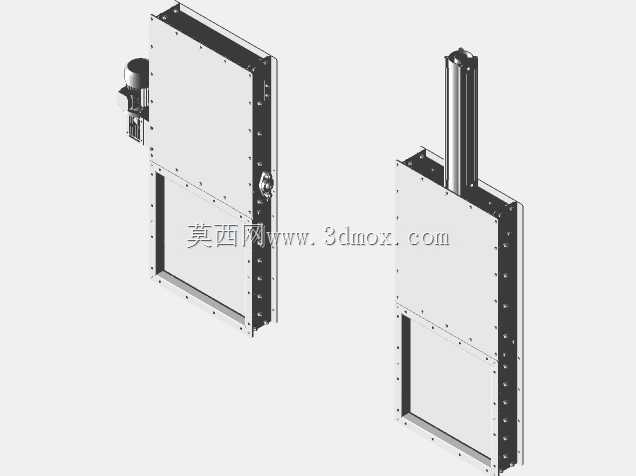

　　在石化输送管线、市政给排水干管、电厂汽水回路、化工物料配送管网这类需要长距离管控介质通断的场景里，这类双驱动闸阀的适配性远高于单一驱动形式的截断设备。不同于手动闸阀需要操作人员抵达现场操作，也区别于纯电动或纯气动闸阀在单一动力源故障时直接失效的问题，这款闸阀同时兼容电动、气动两种驱动逻辑，既可以接入厂区DCS系统实现远程电控启闭，也能在压缩空气管网稳定的工况下通过气动回路快速完成通断动作，遇到突发断电或者气路失压的极端工况，还能切换备用驱动回路完成应急截断，避免介质泄漏或者管路超压引发的生产事故。

　　从结构设计逻辑来看，这款闸阀采用楔式单闸板作为核心截流件，闸板整体做了导向槽限位，在启闭行程中不会出现偏摆卡涩，密封面堆焊硬质合金层，应对带微小固体颗粒的浆料、含杂质的污水介质时，也能保持长期密封可靠性，不会因为颗粒刮擦密封面出现内漏。阀体部分采用中腔对称结构，介质进出口流道做了等径直通设计，流阻系数和同管径直管段基本持平，全开状态下不会在阀腔内部形成介质滞留区，输送高粘度流体或者易结晶物料时，不会出现阀腔积料堵塞的问题。驱动端的连接法兰采用ISO 5211标准安装接口，不管是配套电动执行器还是气动执行机构，都能直接适配，不需要额外做转接法兰加工，后期现场运维更换驱动部件时，不需要拆解阀体主密封结构，能大幅缩短停机维护时长。

　　安装边界方面，这款闸阀的结构长度严格遵循GB/T 12221法兰连接闸阀的尺寸规范，两端法兰的螺栓孔分布、密封面尺寸匹配对应压力等级的管路法兰标准，现场安装时不需要调整原有管路的支吊架位置，直接替换同参数老旧闸阀即可完成改造。阀杆部分采用明杆结构设计，阀杆升降行程直观可见，现场巡检人员不需要额外加装阀位反馈装置，就能通过阀杆伸出长度直接判断阀门的启闭状态，阀杆填料采用多层复合编织填料搭配填料压盖自动补偿结构，长期往复启闭过程中，填料磨损后可以通过压盖螺栓的预紧力自动补偿密封比压，不需要频繁拆解更换填料就能避免阀杆处外漏。

　　从实际功能特性来说，电动驱动回路配置了行程限位和扭矩保护模块，当闸板走到全关或者全开位置时，电机会自动切断动力输出，不会出现阀杆顶弯或者闸板挤压过度损伤密封面的问题；气动驱动回路则配置了电磁阀和阀位回讯器，既可以通过PLC输出的开关量信号控制气路换向实现快速启闭，也能将实时阀位信号回传至中控室，和管路的压力、流量传感器做联锁控制——比如当管路出口流量异常超限时，闸阀可以自动触发快速关断，切断上游介质供给，避免事故扩大。两种驱动模式的切换通过离合器机构实现，切换操作不需要额外工具，现场运维人员扳动切换手柄就能完成电动、气动、手动三种模式的切换，手动模式作为应急备用，在电、气双源都失效的情况下，可以通过手轮操作完成阀门启闭，满足特殊工况下的应急操作需求。

　　建模过程中，对闸板的导向斜面角度、阀杆梯形螺纹的传动参数、中法兰螺栓的预紧间距都做了1:1还原，所有配合面的公差带都按照实际机加工精度设置，比如阀杆和填料函的配合间隙控制在0.15-0.25mm之间，既保证阀杆升降顺畅，又不会因为间隙过大导致填料密封失效；闸板和阀座密封面的贴合度做了干涉检查，全关状态下密封面的有效接触宽度不小于密封面总宽度的80%，保证截断状态下的零泄漏要求。阀体的壁厚按照公称压力1.6MPa的强度要求计算，最薄处壁厚不小于8mm，满足常规工业管路的承压需求，中法兰的螺栓数量和规格按照法兰强度计算结果配置，保证中腔密封在1.5倍公称压力下不会出现渗漏。

　　在不同工况的适配性上，这款闸阀可以根据输送介质的特性更换密封面和阀体衬里材料，输送腐蚀性介质时可以将阀体更换为不锈钢材质，密封面采用氟橡胶或者聚四氟乙烯软密封，输送高温蒸汽或者高温油品时则采用硬质合金硬密封结构，适配从常温到425℃的宽温域工作场景。流道内部没有缩径结构，通球扫线时可以顺利通过同管径的清管球，适合长输管线的定期清管作业需求，不会因为阀腔结构问题阻挡清管器通行。
