500mm见方工作台100mm行程同步升降机构

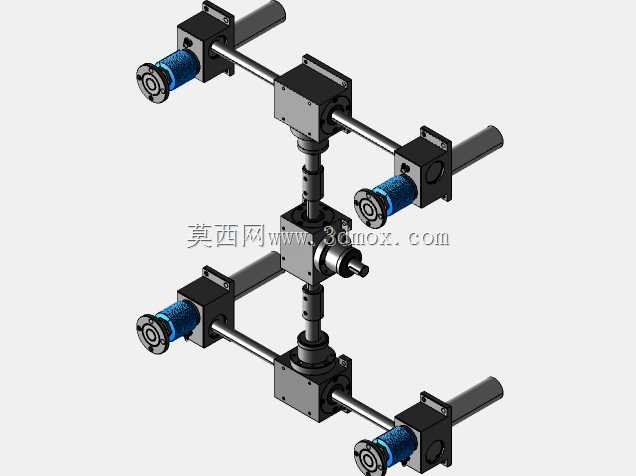

　　这套垂直升降执行机构，主要面向需要大尺寸台面平稳垂直举升的工业场景，常见于自动化生产线的工件托举工位、检测设备的高度调节台、装配线的工装高度适配单元，也可用于小型专用设备的作业面高度调整环节，解决单丝杠升降易出现的台面倾斜、卡滞、负载偏载时传动失效问题。整套机构的台面额定尺寸为500mm×500mm，垂直方向有效行程为100mm，安装时需要预留的底部安装空间需覆盖四组丝杠支撑座的外接矩形范围，四组支撑座呈矩形排布，相邻支撑座的中心距与台面尺寸匹配，输入轴端预留外接驱动源的连接接口，可适配手轮手动驱动或者伺服电机、减速电机的自动驱动方案，安装时需保证四组丝杠支撑座的安装基准面共面，

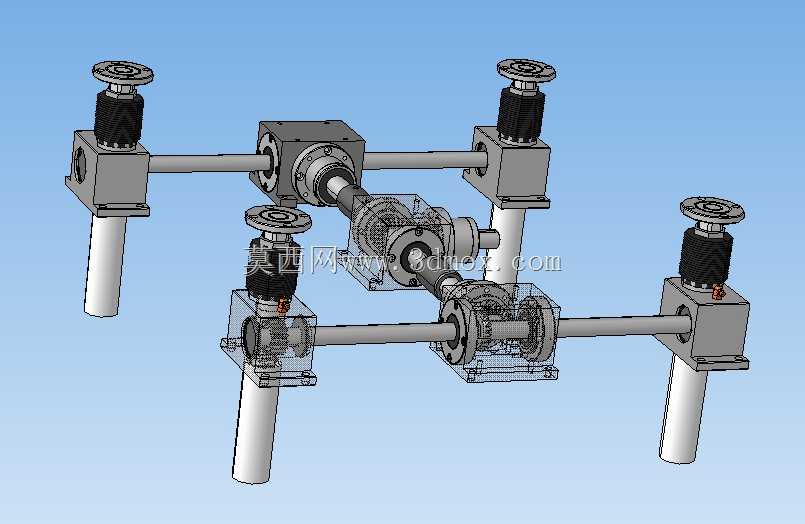

　　同轴连接的传动轴系同轴度误差控制在机械传动常规公差范围内，避免传动卡滞、磨损加剧的问题。从结构设计逻辑来看，这套机构采用四点同步支撑的传动方案，四组蜗轮丝杠升降单元分别布置在台面的四个角点位置，通过横向、纵向的连接传动轴配合转角换向器，将单一输入端的动力同步传递到四个升降单元，保证四个支撑点的升降位移完全同步，从根源上避免单、双支撑结构在偏载工况下出现的台面歪斜、丝杠偏磨、运动卡涩问题。每个升降单元内部采用蜗轮蜗杆配合梯形丝杠的传动结构，本身具备反向自锁特性，当驱动源停止输入时，台面可在任意行程位置保持锁止，不会因为负载自重出现下滑，无需额外加装制动装置即可满足工位停留的安全要求，适合需要频繁在不同高度停留作业的工况。

　　传动连接轴采用刚性联轴器配合支撑座的结构，长距离传动段设置中间支撑轴承座，避免长轴高速转动时出现挠曲变形，保证动力传递的平稳性，转角换向器采用锥齿轮传动结构，传动效率稳定，换向间隙控制在常规机械传动允许范围内，保证四个升降点的位移同步误差在机械装配允许的公差带内。导向结构直接集成在丝杠升降单元的支撑壳体上，丝杠本身兼具传动和导向作用，配合壳体内部的导向衬套，保证垂直运动的直线度，无需额外加装线性导轨等导向部件，大幅压缩了整套机构的整体高度，适合安装空间高度受限的设备集成场景。在实际选型适配时，可根据实际负载大小调整蜗轮丝杠的规格、传动轴的直径以及换向齿轮的模数，若用于手动驱动场景，可在输入端加装手轮，配合机构本身的自锁特性，

　　实现手动调节台面高度后自动锁止；若用于自动化生产线场景，可在输入端加装伺服电机配合位置传感器，实现升降行程的精准闭环控制，满足不同工位的高度自动切换需求。整套机构的所有传动部件均采用模块化设计，各个功能单元可单独拆分更换，日常维护时仅需定期对蜗轮蜗杆、齿轮啮合部位、丝杠传动面补充润滑脂即可，无需复杂的拆解维护，适合工业现场长期连续运行的使用要求。在偏载工况下，四点同步支撑的结构可将负载均匀分配到四个升降单元上，避免单个传动部件承受过大的偏载力矩，相比传统的单丝杠加双导柱的升降结构，承载能力更强，台面运行的平稳性更好，不会出现偏载时导柱拉伤、丝杠弯曲的问题。安装时需要注意，整套机构的底部支撑框架需要具备足够的刚性，避免四个支撑座安装基准出现变形，导致传动轴系同轴度超差，影响传动顺畅度；台面与四个升降单元的输出端连接时，需保证台面的平面度，避免安装应力传递到丝杠上，导致丝杠转动卡滞、磨损加快。
