1.2×1.2米三维焊接工装平台结构

　　在金属结构件焊接加工的车间场景里，这类带格栅台面的焊接平台是工位核心承载工装，日常承担着中小型钢结构件、钣金组焊件的定位装夹与焊接作业支撑功能，区别于传统平面焊接平台，格栅式的台面设计能适配更多快速装夹附件的固定需求，不管是批量小件的组焊，还是单台定制结构件的拼装，都能通过台面的槽位快速搭建定位基准，减少工装反复调整的辅助时间。

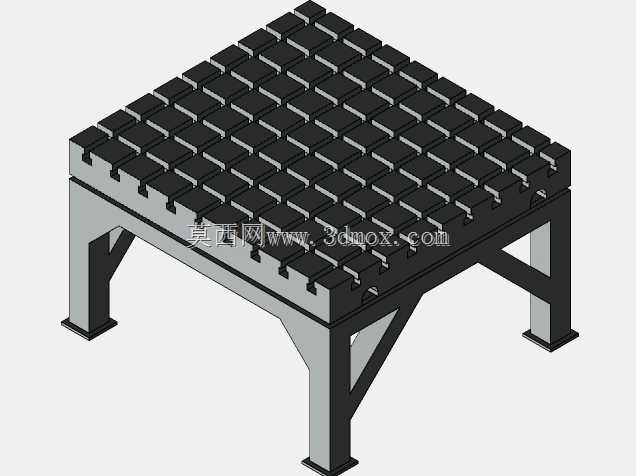

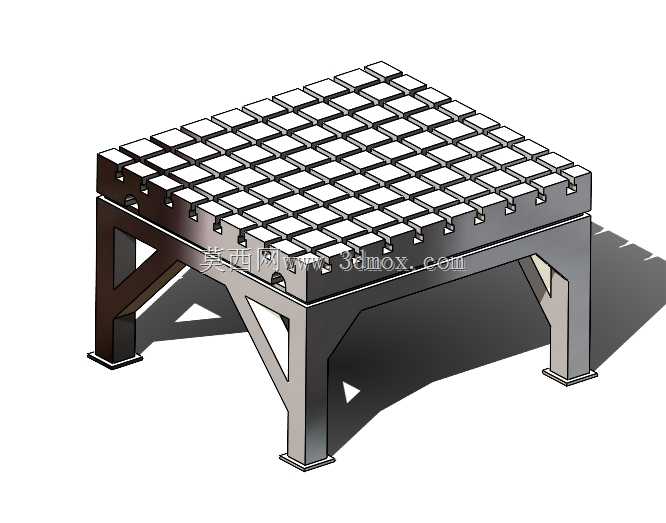

　　从实际使用的工况来看，焊接作业过程中会产生大量焊渣、飞溅与打磨碎屑，格栅台面的镂空结构能让这些废弃物直接从台面间隙落下，不会在工作台面堆积造成工件放置不平，也能减少焊渣堆积在台面上被反复灼烧造成的台面损伤，日常清理只需要在工位下方放置集渣斗，定期清理即可，比实心台面的维护工作量降低不少。平台的四条支撑腿采用斜撑加强的箱型焊接结构，腿柱与台面框架之间的三角斜撑做了切角减重处理，在保证支撑刚性的前提下减少整体自重，支撑腿底部带有安装脚板，可通过膨胀螺栓与车间地面固定，避免大吨位工件放置或者大力装夹时平台出现移位，也能通过脚板处的调整垫铁对平台水平度进行微调，保证台面的平面度满足焊接定位的精度要求。

　　台面的格栅采用等距排布的模块化齿槽结构，所有槽位的间距、齿形尺寸做了统一标准化设计，可快速适配快速夹钳、定位角铁、压紧螺栓等标准焊接工装附件，不需要在台面上额外钻孔攻丝就能实现工件的多方位定位固定，对于多品种小批量的焊接加工场景，这种快换式的台面结构能大幅缩短工装准备周期，不同规格的工件切换时只需要调整附件的安装位置即可，不需要重新制作专用工装。

　　该平台的外形尺寸为1.2米×1.2米，属于中小型焊接工位的标准适配尺寸，安装时需要预留的周边操作空间不小于0.8米，方便操作人员在平台四周进行装夹、焊接作业，也能容纳焊枪、气管、打磨工具等辅具的摆放。台面的高度设计符合人体工程学作业要求，操作人员站立作业时手臂自然下垂即可触及台面上的工件，减少长时间作业的疲劳感。

　　从结构设计的逻辑来看，台面格栅的壁厚与支撑框架的型材规格做了匹配性的强度校核，在承受均布载荷与局部集中载荷时都能保证变形量控制在焊接作业允许的范围内，不会因为工件重压造成台面变形影响组焊精度。支撑腿的斜撑布局采用对称式设计，不管是平台哪个方向受力，都能通过斜撑将载荷传递到地面，避免出现单侧应力集中导致的结构开焊或者变形。台面的格栅条采用上窄下宽的截面设计，既保证了台面与工件接触的支撑强度，也能让焊渣更顺畅地从间隙掉落，不会出现栅条卡渣的情况。

　　在实际车间布局中，这类平台通常会布置在焊接工位的除尘罩下方，配合柔性吸气臂使用，焊接产生的烟尘能被有效收集，台面上掉落的焊渣定期清理即可，平台的钢结构表面做了耐高温的防锈处理，能抵御焊接飞溅的灼烧与车间潮湿环境的锈蚀，延长工装的使用寿命。对于需要频繁切换焊接工件种类的机加工车间、金属制品加工厂来说，这种标准化的格栅焊接平台不需要定制专用工装，就能适配绝大多数中小型结构件的焊接装夹需求，相比传统的实心焊接平台，装夹灵活性更高，清理维护更方便，也能减少工装制作的成本投入。

　　建模过程中对平台的各个焊接节点做了还原，包括支撑腿与台面框架的焊接坡口、格栅条与框架的连接结构、底部脚板的安装孔位都做了1:1的比例还原，结构尺寸完全符合实际工装的加工要求，可直接作为焊接工装设计的参考模型，也能用于车间工位布局的三维仿真，验证平台与周边设备、操作空间的匹配性。
