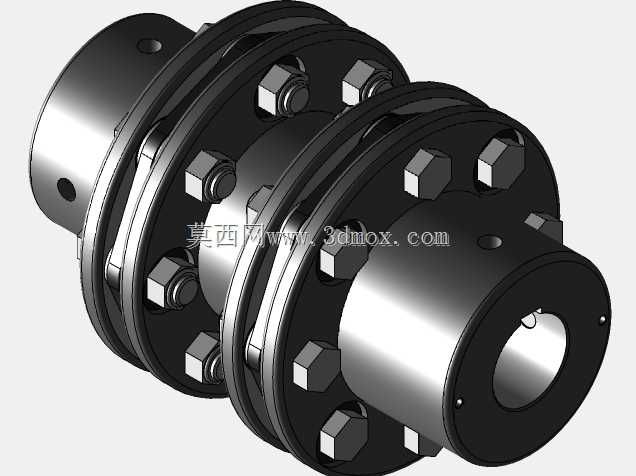

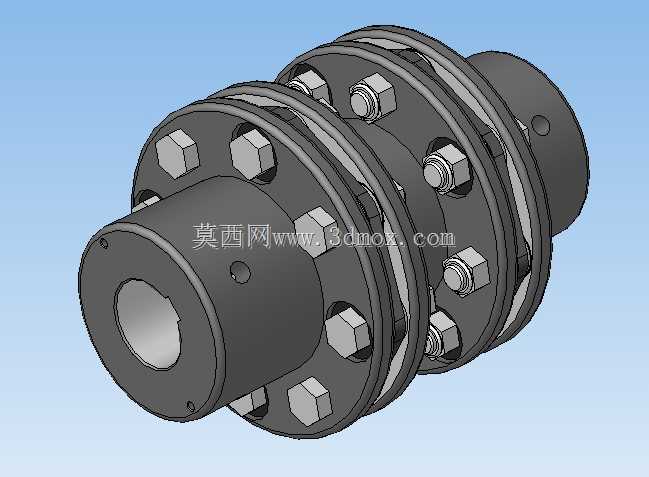

72mm孔径双刚性指形弹性联轴器结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:656522
  • 72mm孔径双刚性指形弹性联轴器结构
  • 72mm孔径双刚性指形弹性联轴器结构

  在工业传动系统的轴系连接场景里,这类双刚性弹簧指形结构的联轴器,主要适配两端轴径72mm的传动对接需求,常见于风机、水泵、中型输送设备以及精密机床的主轴传动链路中,用来补偿两轴安装过程中产生的径向、角向与轴向偏差,避免轴系因对中误差产生额外的交变载荷,延长轴承与轴端密封件的使用寿命。从实际使用场景来看,这类联轴器不需要额外的润滑维护,金属弹性元件的抗疲劳特性能够适应中高速、中等扭矩的传动工况,相比橡胶弹性体的联轴器,耐温范围更宽,在冶金、化工车间的高温环境下也能保持稳定的性能,不会出现橡胶老化、蠕变导致的传动精度下降问题。

  从结构设计逻辑来看,该联轴器采用双侧对称的弹性膜片结合指形压合结构,两端的轮毂分别通过键槽与主动轴、从动轴配合,轮毂外侧的法兰盘通过周向均匀布置的六角螺栓与中间的弹性组件锁紧,螺栓的预紧力需要按照工艺要求控制,既要保证法兰结合面足够的摩擦力传递扭矩,又要避免压溃弹性元件的接触部位。双组弹性元件的设计相比单组结构,能够承受更大的补偿量,同时扭转刚度更高,在需要正反转频繁切换的传动场景里,传动滞后更小,不会出现明显的回程间隙,适合对传动定位精度有一定要求的设备。

  安装边界方面,该联轴器的轴向总长度需要匹配设备两轴端的预留安装间距,安装时要先清理轴端与轮毂键槽的毛刺,检查轴径与轮毂内孔的配合公差,通常采用H7/k6的过渡配合,装配时可以通过铜锤敲击轮毂端面或者热装的方式就位,禁止直接敲击法兰与弹性组件部位。径向安装空间需要预留出螺栓拆装的操作空间,周向要保证螺栓能够顺利穿入法兰孔,安装完成后需要盘车转动,检查联轴器转动是否顺畅,有没有卡滞或者偏摆的情况,运行初期要定期检查螺栓的预紧力,避免因振动导致螺栓松动引发传动故障。

  功能特性上,这种结构的联轴器除了基础的扭矩传递与偏差补偿能力外,还具备一定的阻尼减振效果,金属弹性元件在传递扭矩的过程中能够吸收轴系传动产生的小幅振动,降低传动链路的噪声,同时自身没有易损的非金属部件,维护周期更长,在连续运行的生产线上能够减少停机维护的频次。设计过程中,周向螺栓的数量与规格是经过扭矩核算确定的,既要保证足够的连接强度,又要避免法兰盘尺寸过大带来的额外转动惯量,对于中高速传动场景,转动惯量的控制能够降低轴系启动时的冲击载荷,减少电机的启动电流峰值。弹性指形部位的结构做了圆弧过渡处理,避免应力集中导致的元件断裂,在额定扭矩范围内,弹性变形处于线性区间,传动比保持恒定,不会出现弹性滞后导致的传动误差。

  在选型适配时,需要核算传动系统的额定扭矩、最高转速,以及两轴的最大对中偏差量,确保参数落在联轴器的允许工作范围内,不能超扭矩、超转速使用,否则会导致弹性元件过载断裂,引发传动失效。对于有冲击载荷的工况,比如破碎机、往复泵的传动链路,需要在额定扭矩的基础上乘以对应的工况系数,预留足够的安全余量,保证联轴器运行的可靠性。
