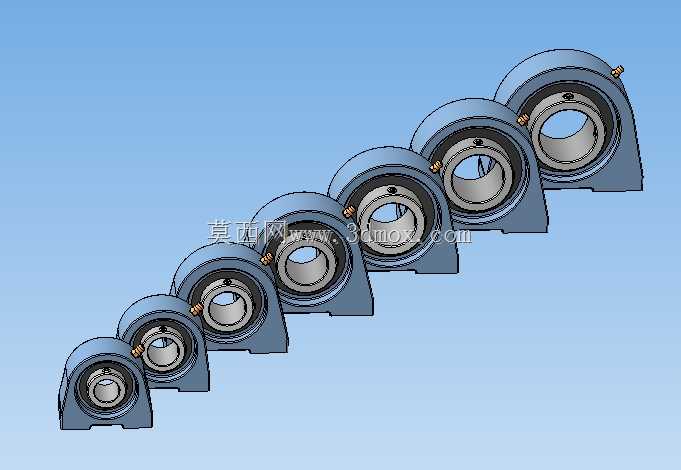

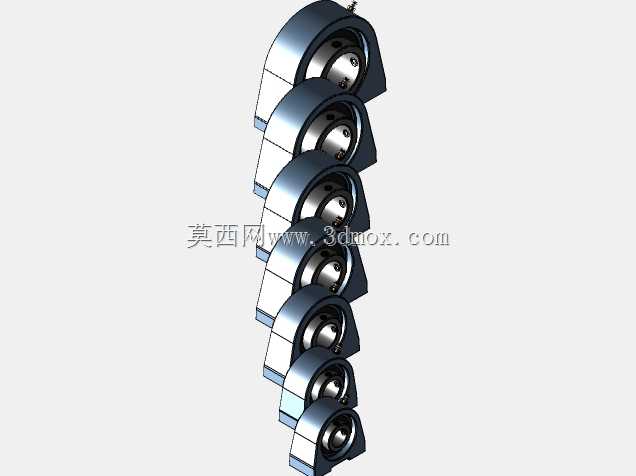

公制轴用立式带座外球面轴承组

　　这套带座外球面轴承组，核心适配公制尺寸的传动轴安装需求，覆盖多个常用轴径规格，是轻工输送、小型传动设备、农用机械、食品加工生产线里极为常见的支撑部件。很多现场做设备改造的工程师都有体会，当传动轴需要在机架外侧做简支支撑、同时要求安装座能快速固定在型材或钢板机架上时，这类一体式带座轴承比拆分式的轴承座加深沟球轴承的组合安装效率高太多，不需要额外调整轴承与座体的同轴度，座体本身的铸造基准面已经把轴承内孔的同轴度公差控制在了安装允许范围内，现场打螺栓孔固定后直接穿轴锁紧顶丝就能完成装配，能大幅缩短产线停机维护的时间。

　　从结构设计来看，每个单元都由灰铸铁铸造的立式菱形座体、外球面内圈的深沟球轴承、两侧的橡胶密封件、内圈上的锁紧顶丝组成。座体的底部安装面做了铣平处理，两个安装螺栓孔的中心距随适配轴径增大同步递增，最小规格适配小直径轻载传动轴，安装孔距紧凑，适合安装在空间局促的小型设备机架上；大规格型号的座体壁厚做了加强处理，轴承内部的滚动体数量也对应增加，能承受更高的径向载荷，同时可以承受一定程度的轴向窜动，这一点在长传动轴的支撑设计里尤为重要——长轴运行时的热伸长、安装时的微小同轴度误差，都可以通过外球面轴承外圈与座体球面配合的自调心特性抵消，避免轴承因为附加弯矩过早出现疲劳点蚀。

　　实际选型应用时，首先要确认适配的轴径为公制尺寸，内孔与轴的配合选用过渡配合即可，不需要过度紧配，否则会导致内圈胀大，轴承游隙变小出现运行发热的问题。安装时要注意，座体的固定螺栓需要加装防松垫圈，在有振动的工况下比如振动输送机、破碎机的辅助传动部位，还要额外涂螺纹锁固胶，避免运行过程中螺栓松动导致轴承座移位。轴承两侧的密封件是接触式橡胶密封，能阻挡常规工况下的粉尘、飞溅水渍进入轴承内部，原厂已经预填了锂基润滑脂，常温工况下连续运行半年左右才需要补充润滑脂，维护成本很低。

　　从安装边界来看，不同规格的轴承组总高度、内孔中心到安装面的高度都随型号递增，做三维布局时需要注意，轴承座最外侧的轮廓不能和周边的传动轮、护罩、机架型材产生干涉，尤其是内圈上的锁紧顶丝位置，要预留出扳手操作的空间，否则现场安装时无法拧紧顶丝固定轴与内圈。另外这类轴承的允许调心角度一般在2度以内，做轴系设计时不要把同轴度误差放得过大，超过调心范围后密封件会出现偏磨，很快就会失效导致杂质进入轴承。

　　在不同的应用场景里，这类轴承的选型侧重也有区别：比如在食品加工生产线，因为经常需要冲洗设备，要选带不锈钢座体和食品级润滑脂的版本，避免锈蚀污染产品；在户外使用的农用机械上，要选带三重密封的版本，阻挡泥水、秸秆碎屑进入轴承；在高速运行的传动部位，要优先选游隙组别稍大的型号，避免高速运行时发热抱死。这套模型完整还原了不同规格的外形轮廓、安装孔位、关键配合尺寸，在做设备整体装配设计时，可以直接调取对应轴径的型号放入装配体，快速完成轴系支撑部分的布局，不需要从零开始建模，能有效提升结构设计阶段的工作效率，也能避免因为建模时的尺寸误差导致后续加工安装出现干涉问题。
