壁挂式手动按压皂液出液结构设计

　　这款皂液分配结构主要面向公共卫浴、商用餐饮后厨、医疗机构洗手区等高频率使用场景设计，核心解决开放式皂液容器易污染、按压出液量不稳定、壁挂安装适配性差的实际工程问题。从实际使用场景出发，结构设计优先考虑耐用性与易维护性，外壳主体采用立式窄幅造型，整体宽度控制在120mm以内，厚度不超过110mm，高度约220mm，安装时仅需在墙面预留两个间距80mm的M6膨胀螺栓孔位，安装完成后设备底部距离洗手台台面高度建议保持在180-220mm区间，既避免接水时容器底部磕碰手部，也能防止皂液滴落时飞溅到台面积垢。

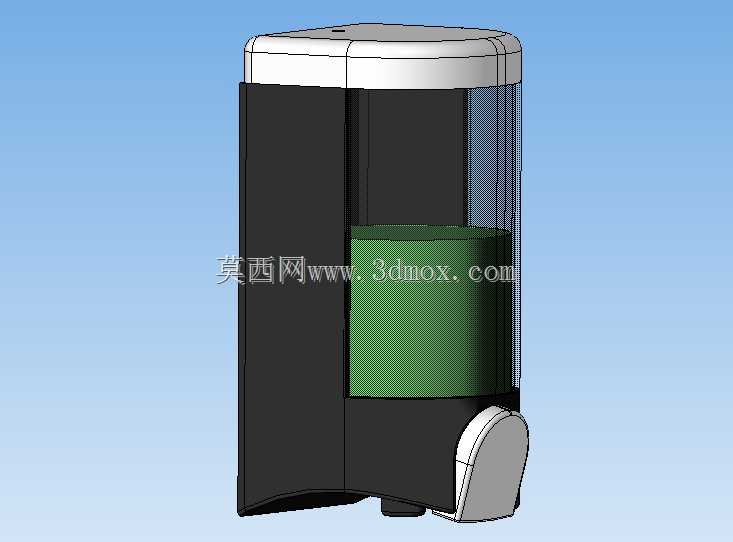

　　功能结构上，内部储液腔采用半透明可视化设计，侧壁预留10mm宽度的透明观察条，运维人员无需开盖即可快速判断剩余皂液容量，储液腔额定容量为600ml，按照单次出液1.2-1.5ml的标准按压量计算，满液状态可支持400次以上的出液需求，适配商场、写字楼等高人流区域的使用频次，减少日常补液的运维工作量。出液控制机构采用杠杆式按压结构，按压按键设置在设备下部前侧，按键按压行程为12mm，按压力度控制在15-20N区间，既避免儿童误触导致的皂液误出，也能保证成年人单手按压时无需过度施力，出液口做了15°向下倾斜设计，出液位置正对洗手盆中心区域，皂液流出后可直接滴落在手部，不会沿容器外壁流淌造成积污。

　　设计过程中重点考虑了不同粘稠度皂液的适配性，内部出液管路采用大通径设计，管路最小通径为4mm，可兼容粘度范围在100-3000cps的皂液，包括普通液态洗手液、稀释后的消毒凝胶、植物基皂液等常见品类，不会出现高粘度皂液堵管、低粘度皂液自流滴漏的问题。储液腔顶部的补液口采用翻盖式密封结构，密封圈采用耐皂液腐蚀的硅橡胶材质，翻盖与壳体之间设置卡扣定位，补液时翻开上盖即可直接加注皂液，无需拆卸整个设备，密封结构可有效避免灰尘、蚊虫进入储液腔造成皂液污染，同时防止设备意外磕碰时皂液从顶部溢出。

　　外壳结构做了分区设计，后侧与墙面贴合的安装背板采用平面度0.2mm以内的平整结构，保证安装后与墙面贴合紧密，不会出现晃动间隙；前侧外壳做了微弧面过渡，边角全部采用R3以上的圆角处理，避免清洁时边角积灰，也防止人员磕碰时造成划伤。内部泵体与外壳之间采用卡扣式快拆结构，无需工具即可将泵体整体拆下进行清洗或更换，解决长期使用后皂液干结堵塞泵体的维护难题，泵体的进出液口都设置了单向密封阀，非按压状态下阀门保持闭合，既避免皂液自流，也能防止外部污水倒流进入储液腔污染整罐皂液。

　　从安装适配性来看，整个设备的重心控制在安装挂点以下50mm位置，挂装后不会出现前倾歪斜的问题，壳体后侧预留了走线槽位，若后续需要改装感应式自动出液结构，可直接在原有壳体基础上加装感应模块与电池仓，无需重新开模制作外壳，降低衍生型号的开发成本。外壳材质选用ABS工程塑料，表面做哑光磨砂处理，耐日常清洁用的弱碱性清洁剂腐蚀，长期使用不会出现表面发黄、留水渍印的问题，储液腔的透明部分采用PET材质，耐皂液腐蚀且透明度保持性好，长期使用不会出现雾化发白影响观察液位的问题。

　　实际使用测试中，该结构经过10万次按压循环测试后，泵体出液量偏差仍可控制在±10%以内，按键复位弹簧采用304不锈钢材质，不会因长期接触潮湿环境出现生锈卡滞的问题，出液口位置做了防滴漏设计，每次按压完成后出液口残留的皂液会被回流结构吸回管路，不会在出液口形成皂液滴挂落到台面，减少日常清洁的工作量。针对公共场景的防破坏需求，外壳与安装背板之间设置了防盗螺丝固定位，公共区域安装时可使用防盗螺丝固定，避免设备被随意拆卸，补液口的翻盖也可加装小锁具，防止无关人员开启补液口投放杂物。
