多规格玻璃管道紧固夹持卡箍结构

　　在化工流体输送、实验室洁净管路、食品级物料输送等涉及玻璃管道布设的场景中，管道的固定夹持一直是管路安装环节的核心细节之一——玻璃材质本身脆性高、表面光滑，常规金属卡箍直接夹持极易出现应力集中导致管道开裂，或是夹持力不足引发管道移位、密封失效的问题，这款适配多管径的玻璃管道卡箍，正是针对这类实际安装痛点完成的结构设计。

　　从实际使用场景来看，这类卡箍主要应用于硼硅玻璃管道的架空布设、设备对接端的管路固定、垂直走向玻璃管的承重夹持环节，区别于普通金属管卡，这款卡箍在与玻璃管壁接触的整圈内侧，设置了整圈包覆的弹性缓冲垫层，垫层采用耐腐橡胶材质，硬度控制在邵氏60-65度区间，既能够填充卡箍金属基体与玻璃管壁之间的装配间隙，又能通过自身弹性变形分散夹紧力，避免局部应力集中压裂玻璃管，同时橡胶垫层的高摩擦系数也能提升夹持后的防滑性能，即便管路内存在流体脉动带来的轻微振动，也能保证管道位置不发生偏移。

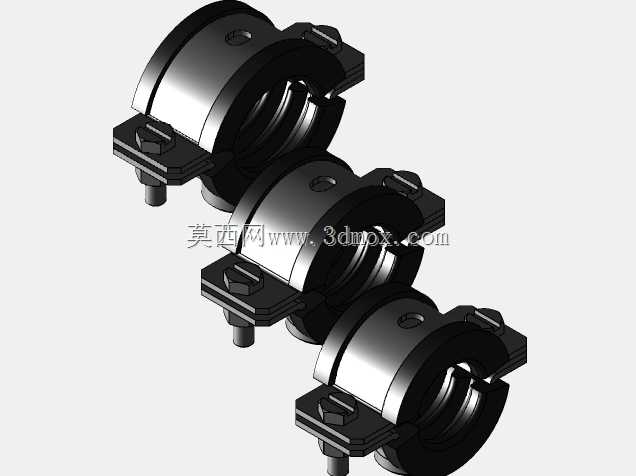

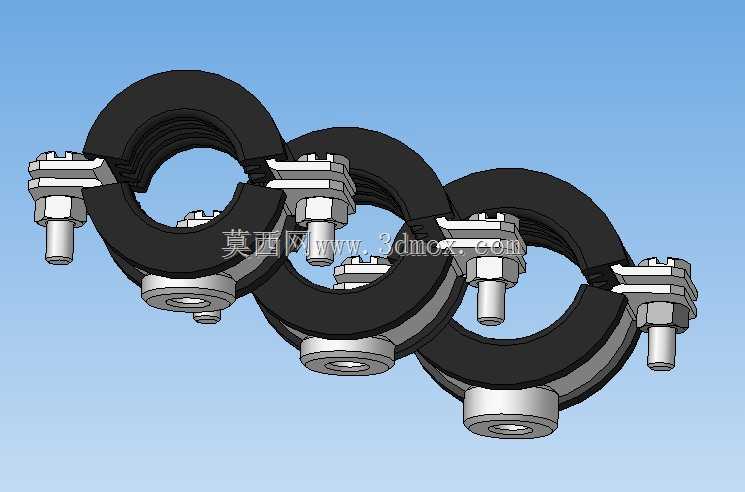

　　结构设计上，这款卡箍采用对开式分体结构，两个半环卡箍的一端通过铰接结构实现开合，方便安装时直接套入已布设的管道，无需从管道端部穿装，大幅降低了已完工管路的改造安装难度；另一端采用螺栓螺母锁紧结构，锁紧螺栓配套了平垫与防松垫圈，可根据实际管径、管壁厚度灵活调整锁紧行程，适配不同壁厚的玻璃管道安装需求。卡箍的下半环集成了一体式的安装支座，支座上预留了标准安装孔位，可直接通过螺栓固定在管路支架、墙面或是设备壳体上，不需要额外搭配转接件，减少了安装环节的零件数量。

　　尺寸适配方面，这款卡箍覆盖了15mm、18mm、20mm、24mm、25mm、29mm六种常用的玻璃管道外径规格，不同规格的卡箍除了内环直径、缓冲垫层厚度对应匹配管径外，安装支座的孔位尺寸、锁紧螺栓的规格做了统一化设计，同一安装支架可适配不同管径的卡箍安装，方便管路系统做变径布设时的支架通用化选型。安装边界上，卡箍锁紧后，螺栓端部的伸出长度控制在12mm以内，卡箍本体的最大外轮廓直径比对应适配管道外径大35mm，安装时预留的操作空间仅需满足扳手拧动螺栓的最小空间即可，适合管路排布密集的狭小安装场景使用。

　　从功能特性来看，这款卡箍的金属基体采用冲压成型工艺制作，整体结构强度足够承受垂直走向玻璃管的管路自重，同时金属表面做了镀锌防锈处理，可适应潮湿、轻度腐蚀的安装环境；内侧的橡胶垫层可耐受常见的弱酸、弱碱流体环境，与玻璃管壁接触无化学反应，不会污染管路内输送的物料，满足食品、医药、实验室等场景的洁净要求。实际安装时，操作人员可先将卡箍通过支座固定在预设的安装位置，拧松锁紧螺栓打开上半环，将玻璃管道放置到下半环的垫层上，扣合上半环后逐步均匀拧紧两侧的锁紧螺栓，拧紧过程中注意保持两侧螺栓的进给量一致，保证卡箍整圈对管道的夹紧力均匀，避免单侧受力过大损伤管道。

　　不同于常规的通用管卡，这款卡箍的缓冲垫层与金属卡箍基体采用嵌入式固定结构，垫层不会因为长期使用出现移位、脱落的问题，即便反复拆装调整管道位置，垫层也能保持与卡箍基体的相对位置固定，长期使用的可靠性更高。在管路系统的日常维护中，需要拆卸某段玻璃管道时，仅需拧松锁紧螺栓打开上半环即可取出管道，不需要拆卸整个卡箍的安装支座，大幅降低了维护拆装的工作量。针对玻璃管道热胀冷缩的特性，卡箍的橡胶垫层预留了足够的弹性变形量，可补偿管道因温度变化产生的微小尺寸形变，避免温度应力传递到玻璃管壁上造成破损。
