巴鲁夫八通道工业远程配电模块结构

　　这款八通道远程配电模块，是工业现场分布式IO系统里常用的接线配电部件，常见于汽车焊装线、物流分拣线、自动化包装产线这类传感器、执行器排布密集的工位，用来替代传统的柜内集中接线方案，把现场设备的接线、配电、信号转接功能直接下沉到设备侧，大幅缩短现场布线长度，减少柜内接线端子的占用空间。从结构设计来看，整个壳体采用长条形的耐油工程塑料材质，表面做了防滑的筋条设计，适配工业现场油污、切削液飞溅的使用环境，壳体边角做了圆弧过渡，避免安装时磕碰划伤线缆，两端预留了沉头安装孔位，可直接通过M5螺丝固定在设备型材或者安装板上，安装孔的中心距按照工业通用安装标准设计，兼容市面上多数分布式IO模块的安装支架，不需要额外定制安装件。

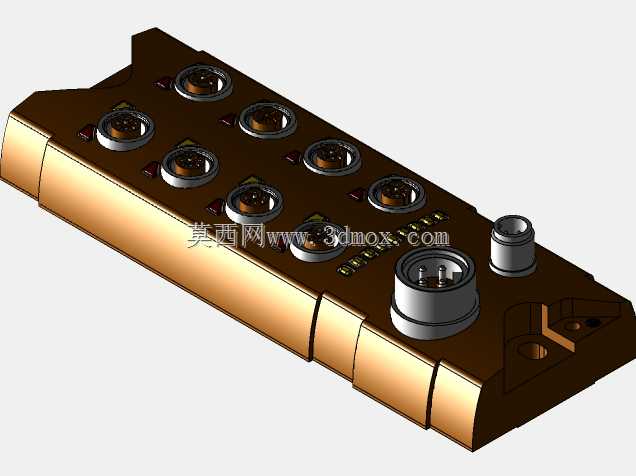

　　正面排布的八个M12圆形接口，是标准的传感器/执行器接线端口，每个接口旁都设置了对应的状态指示灯位，可直观显示对应通道的供电、信号通断状态，现场排查故障时不需要拆接线，直接通过指示灯就能快速定位问题通道；接口旁的防错定位凸台，能避免接线时插反损坏针脚，每个接口的锁紧螺纹都做了金属嵌件加固，反复插拔也不会出现塑料壳体滑牙的问题。模块侧面设置了两个规格不同的主电源与总线接口，大口径的是电源输入接口，负责给整个模块以及外接的八个通道设备供电，小口径的是工业通讯总线接口，用来和上层PLC或者主站模块通讯，传输各个通道的信号状态，接口旁同样设置了对应的屏蔽层连接结构，保证工业现场电磁干扰环境下的通讯稳定性。模块内部的PCB安装槽做了分层设计，

　　强电供电回路和弱电信号回路之间预留了隔离筋位，避免强电串入干扰通讯信号，壳体的合缝处设计了密封胶条安装槽，组装后可达到IP67的防护等级，直接安装在设备外露位置也不用担心粉尘、水汽侵入内部造成短路。在实际选型使用时，需要注意模块的整体安装边界，长条形的壳体在排布时要给两侧的线缆插拔预留足够的操作空间，尤其是主电源和总线接口侧，需要预留至少30mm的线缆弯曲半径空间，避免线缆过度弯折造成芯线断裂；八个通道的接口间距按照标准M12接头的操作空间设计，相邻接口之间的间隙足够使用扳手拧紧接头，不会出现相邻接头干涉无法锁紧的问题。这类远程配电模块的设计核心，是在有限的壳体空间内集成多通道的接线、配电、信号指示功能，同时兼顾工业现场的防护要求、

　　安装兼容性、操作便利性，相比传统的端子排接线方案，能减少70%以上的现场接线工作量，后期维护更换时只需要拔下对应接口就能整体替换，不需要逐根拆线标记，大幅降低产线停机维护的时间。建模过程中需要重点关注各个接口的同轴度、安装孔的位置度公差，尤其是M12接口的安装基准面，要保证和壳体安装面的垂直度，否则接头插装后会出现歪斜，影响密封性能和锁紧可靠性；壳体表面的筋条设计除了防滑，还能增加壳体的结构强度，在受到外力冲击时不容易出现开裂，指示灯的导光结构要做漫反射设计，避免现场光线强时看不清指示灯状态，同时也要防止指示灯漏光到相邻通道造成误判。
