控制台用应变计传感组件结构设计

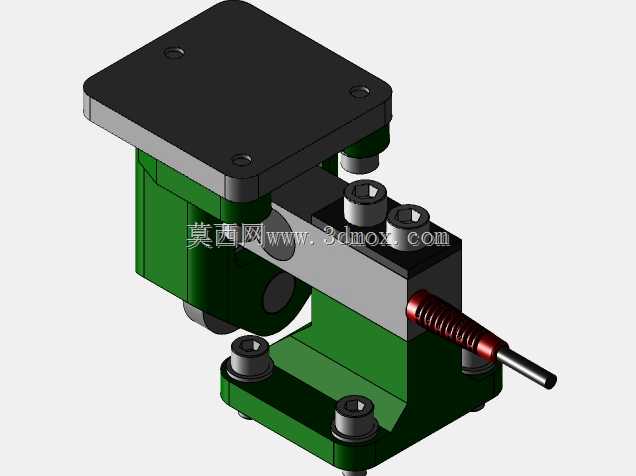

　　在工业控制台的运行状态监测体系里，这类应变计传感组件是实现力学载荷实时采集的核心执行部件，常被布置在控制台操作面板的支撑受力位、重载操作手柄的连接基座处，用来捕捉操作人员施加的操作力变化、设备运行过程中结构件产生的微形变信号，为控制台的载荷超限预警、操作力反馈调节提供原始数据支撑。不同于常规的贴片式应变传感器，这款组件采用了集成式的安装基座设计，将应变感应单元、信号引出接口、安装固定结构整合为一个整体模块，省去了现场贴片、固化、校准的繁琐工序，能直接适配标准化的控制台安装工位，大幅缩短现场装配调试的周期。从结构设计逻辑来看，整个组件分为上下两层安装基准面，上层的方形安装板用来对接控制台的固定安装面，

　　板上预留的四个沉头安装孔可以适配内六角圆柱头螺钉，安装时螺钉头部完全沉入板内不会突出干涉上层的其他部件安装；下层的绿色主体结构是应变感应的核心承载区，内部集成了应变敏感栅结构，当上层安装面传递来外部载荷时，主体结构产生的微形变会被敏感栅捕捉，转化为电阻变化信号通过侧方的屏蔽线缆输出。侧方的信号引出端做了弹簧防护结构，红色的弹簧护套套在信号线缆根部，能避免控制台运行过程中线缆反复弯折导致的线芯断裂问题，同时屏蔽层可以隔绝控制台内部电气元件产生的电磁干扰，保证应变信号采集的稳定性。组件的安装边界设计充分考虑了控制台内部的紧凑空间需求，整体高度控制在较低范围内，不会占用过多的控制台内部走线空间；下层基座同样预留了四个螺栓安装位，

　　既可以选择上层板吊装固定，也可以选择下层基座坐装固定，能适配不同结构形式的控制台安装场景。在实际应用场景中，这类应变计组件还会被用在控制台的重载按键触发结构、脚踏操作机构的受力检测位，当操作人员操作控制台的重型操纵杆时，组件能实时采集操纵力的大小变化，将信号传递给控制系统，实现操作力度与设备输出功率的匹配调节，避免操作力过大导致的结构件损坏，也能在结构件出现疲劳微形变时提前发出预警，防止控制台结构失效引发的安全事故。设计过程中针对安装配合精度做了专项优化，上下安装面的平面度公差控制在合理范围内，保证安装后应变感应单元的受力方向与预设方向完全一致，避免侧向分力干扰测量精度；所有外露的金属部件都做了防锈处理，

　　绿色的主体结构采用高强度工程材质，既保证了结构强度能承受长期的交变载荷，又能起到绝缘防护作用，避免电气信号干扰影响测量准确性。侧方的线缆接口做了密封处理，能适应控制台内部可能存在的粉尘、少量凝露环境，提升组件在复杂工业现场的运行可靠性。不同于分体式的应变测量方案，这种集成式组件在出厂前就完成了初始校准，安装后只需要对接信号线路就能投入使用，不需要现场做灵敏度校准、零点调试等工作，对于批量生产的控制台设备来说，能大幅提升装配效率，降低现场调试的人工成本。在结构受力路径设计上，外部载荷从上层安装板传入后，会沿着预设的支撑结构传递到应变感应区，避免非测量方向的载荷分流到感应单元，保证测量数据的准确性；支撑结构的圆角过渡设计减少了应力集中点，能承受长期的交变载荷作用，延长组件的使用寿命。
