带内置齿轮箱的阿尔法瓦尔齿轮泵结构

　　这款集成内置齿轮箱的齿轮泵，在流体输送工况里的适配性很有针对性，尤其适合对安装空间有严格限制、不希望泵组额外占用过多传动安装位的场景，比如食品加工生产线的粘稠介质输送、小型液压站的动力供油、精细化工流程里的小流量稳压输送，都能看到这类集成式泵体的应用。和常规分体式齿轮泵加外置减速箱的结构不同，这款泵把齿轮传动变速结构直接集成在泵体壳体内部，省去了外置联轴器、独立减速箱安装座的额外空间，整体安装边界更紧凑，现场布管的时候不需要预留传动端的额外检修操作空间，对紧凑型设备的布局友好度很高。

　　从实际功能来看，内置的齿轮箱承担了转速匹配与扭矩放大的作用，输入端可以直接对接常规转速的驱动电机，不需要额外选配减速机构，泵内部的齿轮副在适配后的转速下运转，既能保证齿轮啮合输送介质时的容积效率，也能避免转速过高导致的齿轮磨损加剧、介质剪切发热的问题，尤其是输送带有一定粘度的介质时，合适的工作转速能让泵的吸程表现更稳定，不会出现高速下吸空、流量脉动过大的情况。泵体的进出油口采用侧置平行布局，接口为标准圆柱法兰对接结构，安装配管时可以直接和同通径的硬管或软管对接，不需要额外加装变径接头，接口的密封面为平面加密封圈槽设计，承压状态下的密封可靠性足够，常规工况下不会出现渗漏问题。

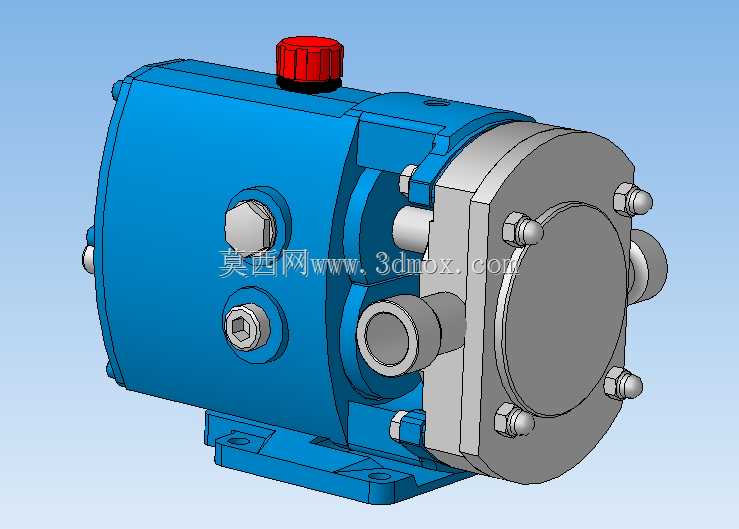

　　设计层面上，这款泵的壳体采用分段式拼接结构，分为齿轮箱腔、泵芯工作腔、端盖密封段三个部分，各段之间通过内六角螺栓拉紧定位，配合定位销保证各腔室的同轴度，这种拆分结构的好处是后期维护时不需要整体拆解泵体，只需要拆开对应腔室的端盖就能检查齿轮磨损情况、更换密封件，日常维护的工作量比整体焊接式壳体小很多。泵体底部自带一体化铸造的安装脚，安装脚上面开有两个长条形安装孔，可以适配安装底座上一定范围的孔位偏差，不需要现场重新配打安装孔，安装时的容错率更高。顶部的红色注油/排气螺塞，既可以在初次启动泵的时候排出腔体内的空气，避免气缚导致的泵不上量，也可以作为齿轮箱腔的润滑油注入口，日常补加齿轮箱润滑油的时候不需要拆开壳体，操作很方便。

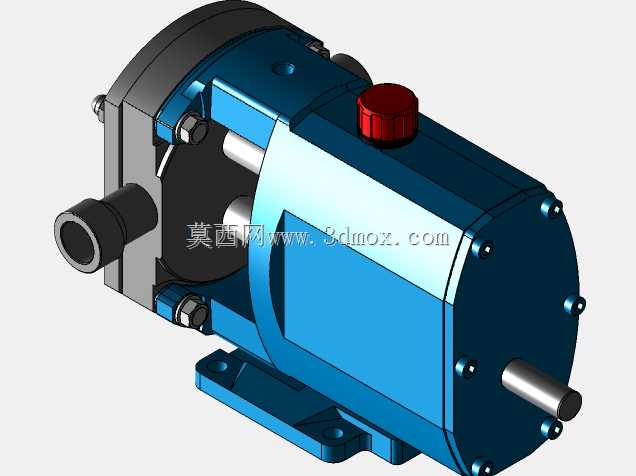

　　从安装尺寸边界来看，泵体的主体外形为近似方形的铸铝壳体（从外观漆面判断为铸铝基材做蓝色喷涂处理），整体长度控制在常规同流量齿轮泵加1/2体积减速箱的总长度以内，宽度方向和普通齿轮泵基本一致，高度方向因为集成了齿轮箱，比分体式泵组的总高度低大概三分之一，对于安装高度受限的设备夹层、生产线底部的安装位来说，这个尺寸优势很明显。泵的输出端（端盖侧）的齿轮端盖采用银色金属材质，通过六个周向均布的外六角螺栓固定在泵体上，端盖和泵体之间设置了密封垫，既可以防止介质泄漏，也能承受齿轮啮合产生的轴向力，保证泵轴的轴向窜动量在允许范围内。泵体侧面设置的两个堵头，一个是齿轮箱腔的油位观察/放油堵头，另一个是泵工作腔的压力测点堵头，现场调试的时候可以在测点位置加装压力表，实时监测泵的出口压力，不需要在管路上额外开孔安装测压点。

　　实际选型使用的时候，这类集成齿轮箱的齿轮泵要注意和驱动电机的轴伸尺寸匹配，因为没有外置联轴器的补偿量，电机和泵输入端的同轴度要求比分体式泵组稍高，安装时需要打表调整电机和泵的对中精度，避免运转时出现轴承偏磨、振动过大的问题。另外因为齿轮箱内置，齿轮箱的润滑油和泵输送的介质之间采用双重密封隔离，输送有腐蚀性或者高洁净度要求的介质时，要确认隔离密封的材质是否适配介质特性，避免密封损坏导致齿轮箱润滑油混入输送介质，或者介质进入齿轮箱导致齿轮润滑失效。整体来看，这款泵的结构设计完全围绕紧凑型安装、低维护需求的工况做了优化，没有多余的外置结构，所有功能部件都集成在泵体内部，对于设备集成商来说，做整机布局的时候可以减少很多传动部分的设计工作量，只需要预留泵体本身的安装空间和配管空间即可，不需要额外考虑减速箱、联轴器的安装与防护问题。
