液体火箭发动机涡轮泵剖视结构设计

项目分类:泵 发布时间:2022-06-09 ID:656240
  • 液体火箭发动机涡轮泵剖视结构设计
  • 液体火箭发动机涡轮泵剖视结构设计
  • 液体火箭发动机涡轮泵剖视结构设计
  • 液体火箭发动机涡轮泵剖视结构设计
  • 液体火箭发动机涡轮泵剖视结构设计

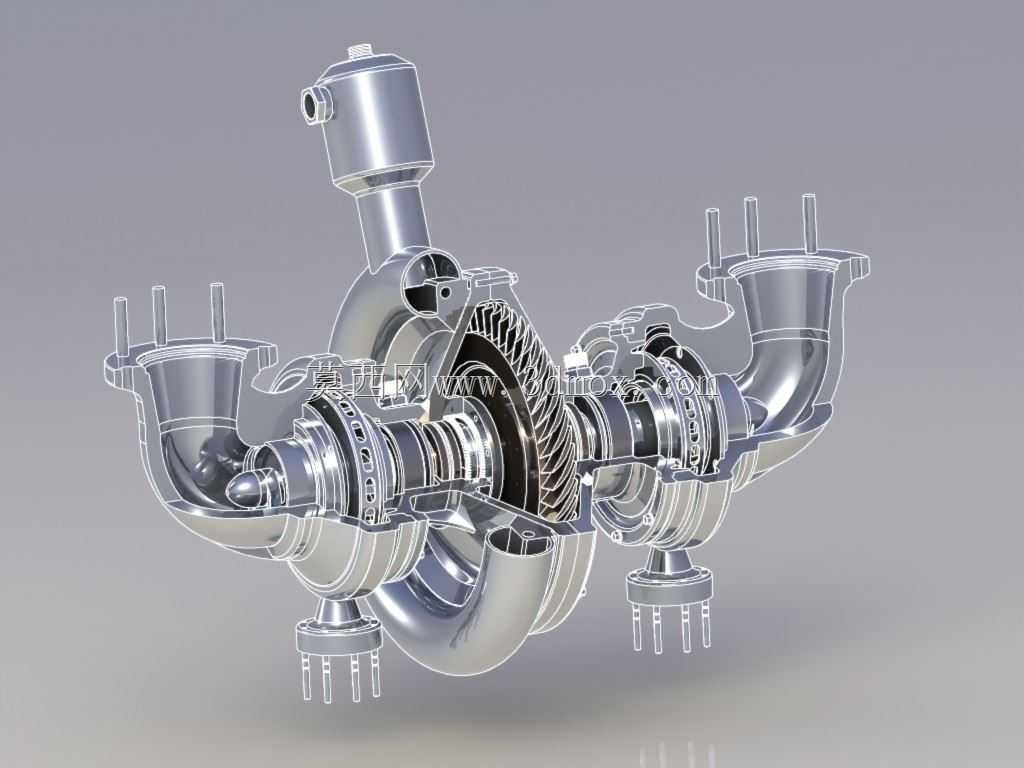

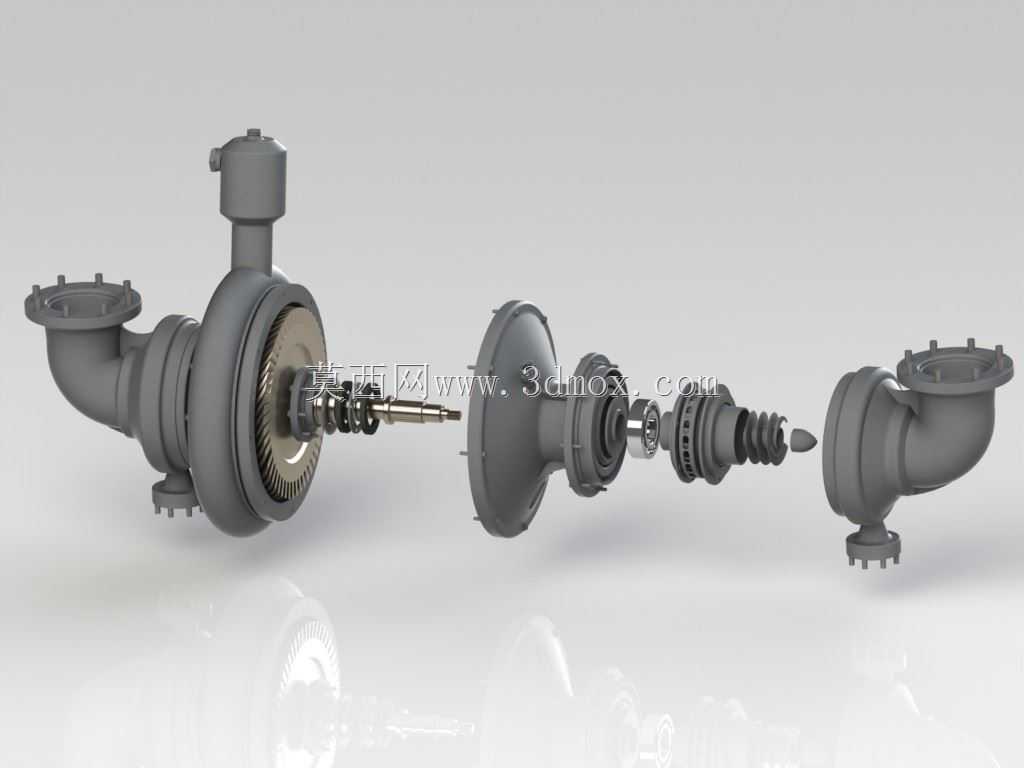

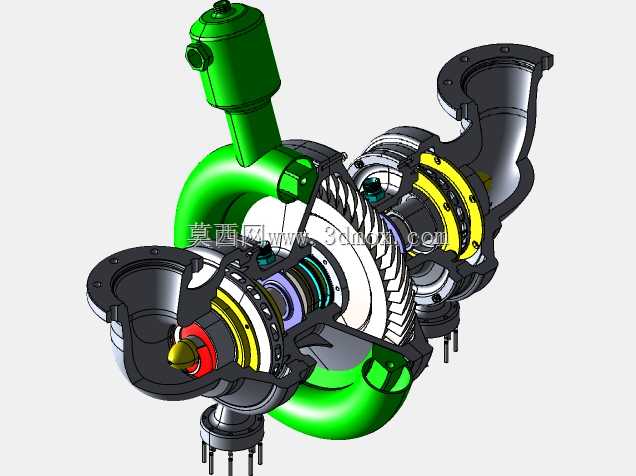

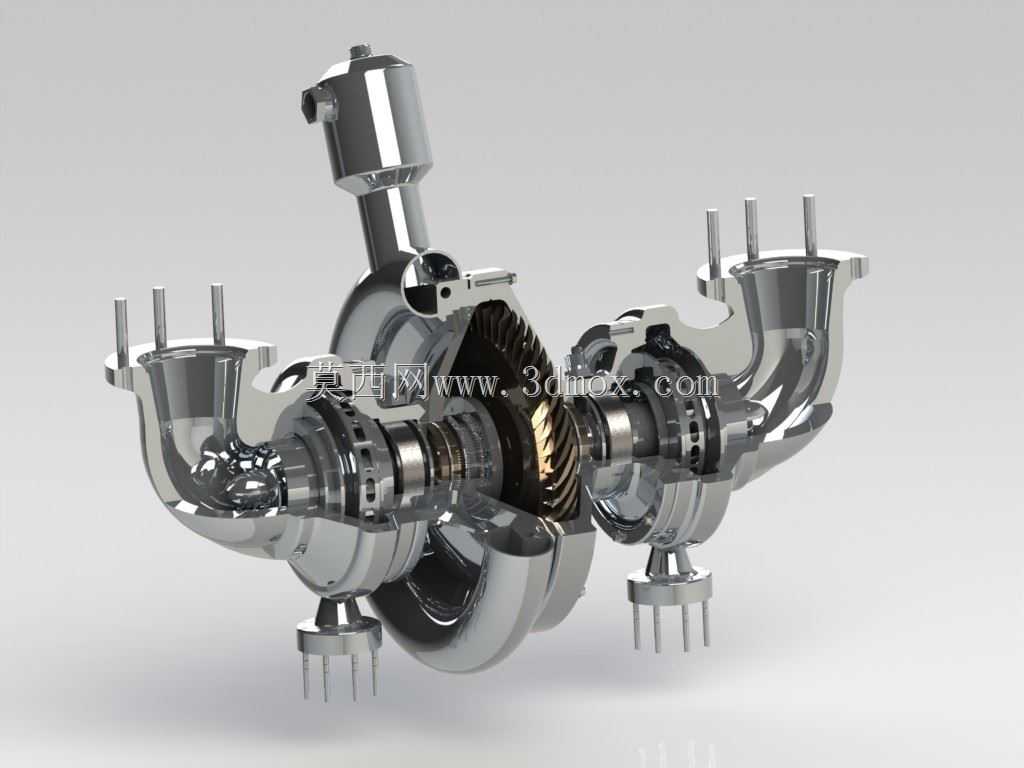

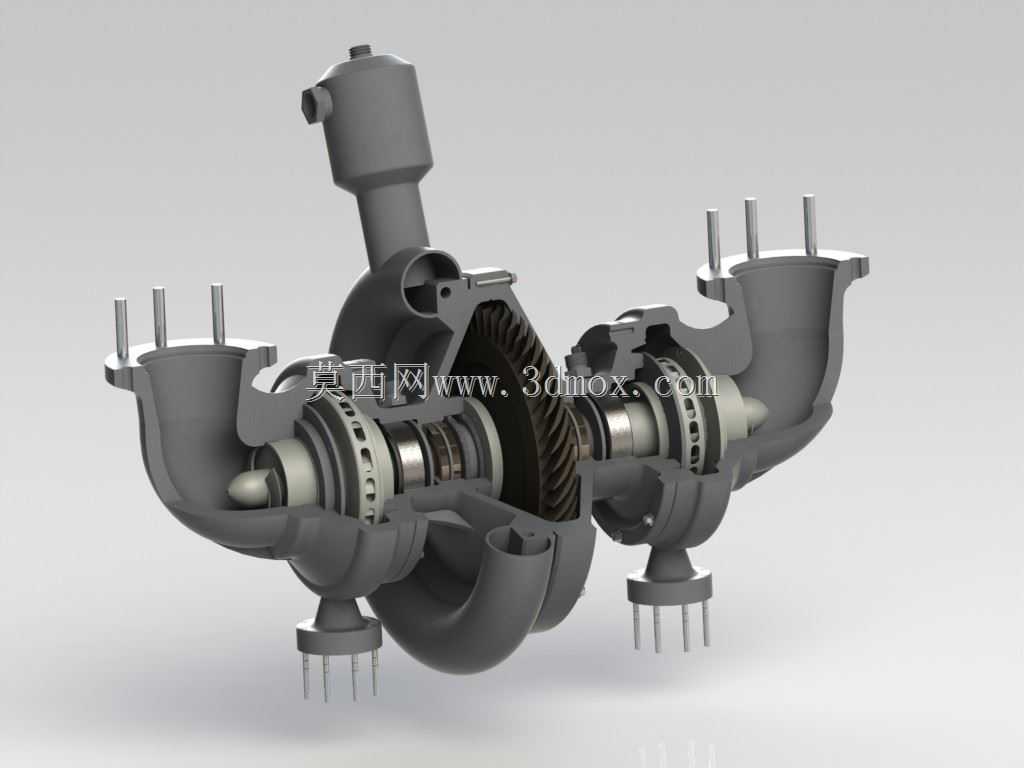

  避免出现富燃或者富氧燃烧导致的推力室烧蚀、推力波动超标等问题。不同于地面工业用泵的稳态工作工况,火箭涡轮泵需要承受启动瞬间的大冲击载荷、飞行过程中的振动过载,以及高低温推进剂带来的温度梯度影响,因此在结构设计上需要兼顾轻量化与高强度的平衡。从产品功能特性来看,这套涡轮泵采用同轴式布局,涡轮端与两个泵轮端共用一根主轴,通过高温燃气驱动涡轮高速旋转,直接带动两端的泵轮同步做功,省去了额外的传动变速结构,最大限度压缩了整机的轴向尺寸,也降低了传动环节的功率损耗。剖视结构清晰展示了内部的轴承支撑位置、密封组件排布、叶轮流道构型以及涡轮叶片的型线设计,其中密封组件采用多道迷宫密封搭配端面密封的组合形式,能够有效阻隔高温燃气向泵端窜动,在液体运载火箭的动力系统架构中,涡轮泵是决定发动机推力输出稳定性与推进剂输送效率的核心部件,其工作状态直接关系到箭体动力输出的可靠性,甚至决定发射任务的成败。这套剖视结构的三维设计成果,完整还原了双组元推进剂配套涡轮泵的内部流道、传动组件与外部安装接口,可直接用于航天动力相关的结构教学、方案论证阶段的结构校核,也能作为同类旋转流体设备设计的参考蓝本。从实际应用场景来看,这类涡轮泵主要配套在泵压式液体火箭发动机上,工作时需要在极短的启动窗口内,将贮箱内的燃料与氧化剂分别以额定压力、额定流量输送到推力室的喷注器位置,既要克服推进剂从贮箱到推力室的沿程流阻,还要保证两路推进剂的混合比稳定在设计区间内,

  同时避免两路推进剂出现泄漏互混的风险;轴承选用适配高转速工况的陶瓷混合轴承,配合对应的润滑冷却流道设计,能够在每分钟数万转的工作转速下保持稳定的支撑精度,避免主轴出现挠曲变形导致的叶轮碰磨问题。在设计思路层面,整个结构优先遵循航天产品的冗余设计与等强度设计原则,外部的安装法兰接口采用带定位销的凸缘结构,每个法兰上的紧固螺栓孔位置都做了对称度公差约束,保证泵体与发动机管路、涡轮燃气导管对接时的同轴度,减少安装应力对泵体工作的影响;泵壳的壁厚采用渐变设计,在流道转弯、高压区位置适当增加壁厚,在低压入口段做轻量化挖除处理,在保证结构强度满足爆破压力要求的前提下,尽可能降低整机的结构重量,提升发动机的推重比。流道设计上,

  泵轮的叶片采用三元扭曲构型,能够在高转速工况下减少流体的入口冲击损失与出口环流损失,提升泵的水力效率,涡轮端的叶片则针对高温燃气的冲击角度做了优化,能够最大化将燃气的热能与压力能转化为主轴的旋转机械能。从外形尺寸与安装边界来看,整机的轴向长度与径向尺寸都严格匹配常规液体火箭发动机的舱段安装空间,各个外接法兰的接口尺寸、螺栓孔分布圆直径都符合航天管路对接的通用标准,安装时不需要额外做转接结构设计;泵体上预留的传感器安装接口位置,分别对应泵出口压力测点、轴承温度测点、主轴振动测点,能够满足地面热试车以及飞行过程中的参数监测需求,不需要在原有结构上额外做打孔改装。整个结构的所有配合面都标注了对应的形位公差要求,

  比如主轴与轴承内圈的配合采用过盈配合,泵壳与轴承外圈的配合采用过渡配合,叶轮与主轴的连接采用花键定位加锁紧螺母防松的结构,能够承受大加速度工况下的轴向窜动载荷,避免连接松动导致的动平衡失效。对于三维建模从业者而言,这套模型的剖视处理方式也具备参考价值,在展示内部复杂传动与流道结构时,采用阶梯剖的形式避开了关键的密封与轴承位置,既能够完整展示内部的组件排布逻辑,又不会破坏关键结构的完整性,方便观看者快速理解涡轮泵的工作原理与动力传递路径。在结构校核层面,模型中所有的圆角、倒角、退刀槽等工艺细节都做了完整还原,能够直接导入有限元分析软件做结构应力仿真、流场耦合仿真,不需要额外补全工艺特征,大幅缩短前期方案设计阶段的建模周期。
