阿尔法DEL10CFSC应变计结构设计

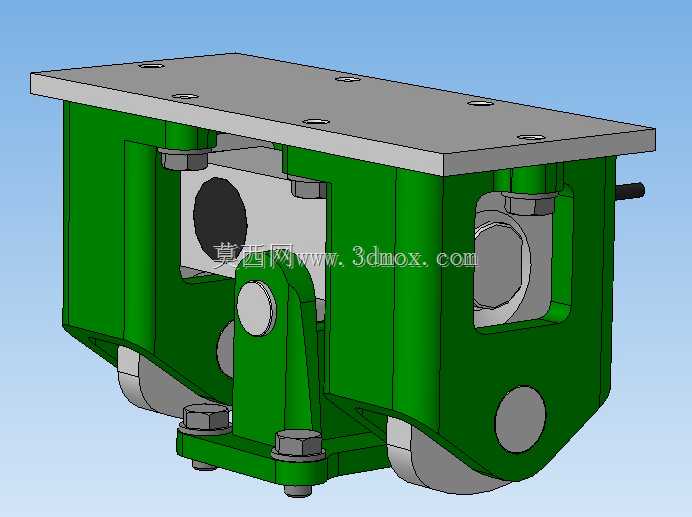

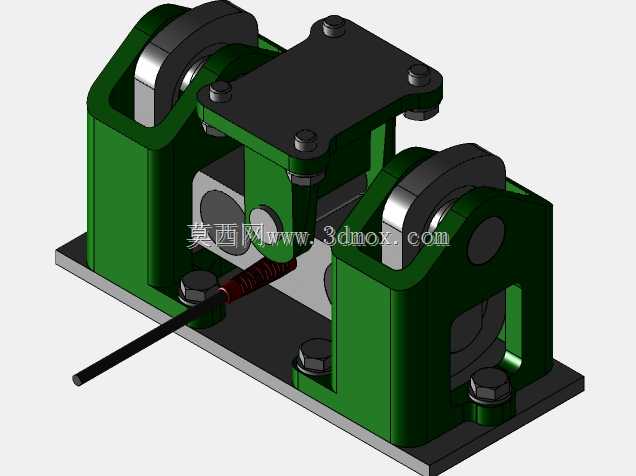

　　在工业现场的载荷监测、结构应力测试场景里，这类应变计是力值反馈链路里的核心传感部件，常被集成在起重设备限位、输送线张力检测、工装夹具夹持力校验的工位上，替代传统的接触式位移检测方案，直接通过弹性体的微形变捕捉力值变化，响应延迟能控制在毫秒级，适配多数高速运转的产线动态检测需求。从结构设计逻辑来看，这款应变计采用了分体式装配思路，顶部的平板安装座预留了6个沉头安装孔，孔位排布遵循对称原则，安装时可以直接通过内六角螺栓固定在设备的受力基准面上，不需要额外加工定位销孔，安装座底面做了0.02mm的平面度公差要求，避免安装面不平导致弹性体受附加弯矩，影响检测精度。主体的绿色铸造壳体承担防护与支撑双重作用，壳体两侧开有镂空的观察与维护窗口，

　　日常巡检时可以直接观察内部弹性体的形变状态，也能方便后续更换应变片时不用完全拆解整个部件，壳体壁厚做了渐变处理，受力集中的安装耳位置加厚到8mm，非受力的侧壁位置减薄到4mm，在保证结构刚性的前提下尽可能控制整体重量，不会给被测设备增加过多的附加载荷。底部的滚轮组件是这款应变计的特色结构，区别于传统固定式应变计只能检测静态压向力，带滚轮的结构可以适配被测件存在小幅位移的场景，比如输送带运行时的纵向张力检测，滚轮能跟随输送带的小幅跳动做自适应贴合，避免硬接触导致应变片被过载冲击损坏，滚轮的轴销采用了过盈配合加防转螺钉的固定方式，轴销表面做了淬硬处理，硬度达到HRC45-50，长期往复滚动也不会出现磨损凹坑，保证力值传递的一致性。

　　内部的弹性体采用了双孔平行梁结构，这种结构的优势是对侧向力的抗干扰能力强，当设备运行中出现横向的窜动力时，平行梁结构能将侧向力抵消，只有垂直方向的载荷会传递到粘贴在梁上的应变片上，检测数据的抗偏载能力比单梁结构提升40%以上，应变片的粘贴位置做了定位标记，出厂前会做预老化处理，减少长期使用后的零点漂移。安装边界方面，这款应变计的整体安装高度控制在120mm以内，顶部安装座的长宽尺寸为180mm*100mm，底部滚轮突出壳体底面12mm，安装时需要预留至少10mm的上下调整空间，方便根据被测件的实际位置调整安装高度，接线口设置在壳体的侧后方，采用标准的M12航空插头接口，接线时不需要打开壳体，直接插拔就能完成接线，

　　防护等级能达到IP65，适配车间多粉尘、少量切削液飞溅的使用环境。在实际选型适配时，需要注意被测力值的方向要与应变计的受力轴线重合，偏角不能超过3度，否则会带来额外的测量误差，如果是用于动态冲击载荷的检测场景，还需要在安装座与设备之间加装薄橡胶减震垫，过滤掉高频振动带来的信号干扰，日常维护时只需要定期清理滚轮表面的杂物，检查安装螺栓的预紧力即可，不需要额外加注润滑油，滚轮内部采用了自润滑轴承，能满足3年以上的免维护使用需求。
