机器人系统用光学位移检测传感装置

　　在工业机器人的产线集成应用里，末端执行器的位置精度补偿、工件到位检测、装配间隙把控这类场景，始终离不开非接触式的位移检测元件，这款光学位移传感装置就是针对机器人紧凑安装空间设计的检测部件。不同于接触式位移检测需要测头抵靠被测面的工作模式，这款光学传感装置依靠光信号的发射与反射回波计算位移量，不会对被测工件表面造成刮擦损伤，也不会因为长期机械接触产生测头磨损带来的检测精度漂移，很适合机器人高速往复运动的作业工况，比如3C电子装配线上机器人取放微型元器件时的高度差检测、汽车焊装线上机器人抓手对钣金件的到位确认、物流分拣机器人对包裹堆叠高度的识别，都能适配这类检测需求。

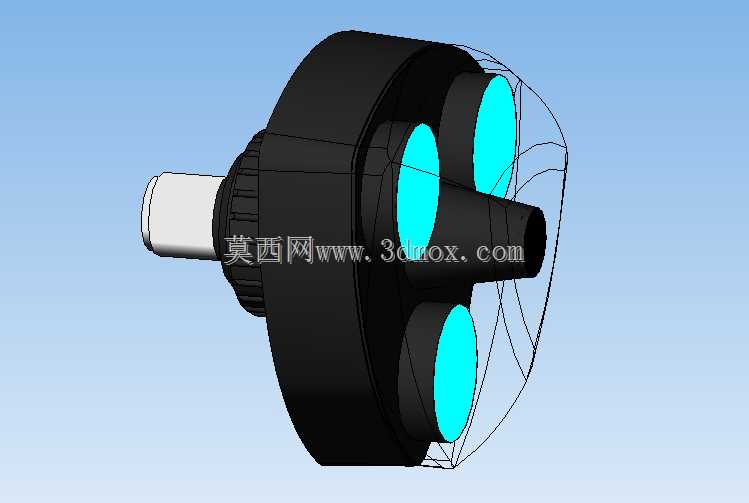

　　从结构设计思路来看，这款传感装置采用了同轴多光通道的布局，主体外壳做了阶梯式的圆柱构型，靠近安装侧的轴段做了缩径处理，预留了标准的外螺纹安装位，安装时可以通过两个锁紧螺母调整传感端面的伸出长度，适配不同厚度的安装板，不需要额外加工定制安装转接座，能直接固定在机器人末端法兰的预留安装孔位上，或者集成在机器人周边的工装支架上。传感端面的三个光通道呈三角对称排布，发射端与接收端的光轴做了同轴校准，避免斜射带来的检测盲区，在有效检测量程内，对不同反光率的金属、塑料、哑光漆面工件都能保持稳定的检测输出，不会因为工件表面颜色深浅出现误判。

　　安装边界方面，这款传感装置的主体最大外径适配工业机器人末端的常规安装空间，不会和周边的气管、线缆接头产生运动干涉，尾部的出线端做了径向缩径，线缆可以顺着机器人臂的走线槽固定，避免机器人高速回转时线缆被拉扯剐蹭。传感端面的防护结构做了内嵌式设计，光学镜片比外壳端面内凹一定距离，日常作业中即使有细小的切屑、焊渣飞溅到传感端，也不会直接磕碰损伤光学镜片，减少现场维护的频次。

　　功能特性上，这款装置的光信号处理模块集成在主体外壳内部，不需要额外配置外置的信号放大器，输出信号可以直接对接机器人的IO控制端口，检测到的位移数据可以实时反馈给机器人控制系统，用来修正机器人的运动轨迹，比如在打磨作业中，传感器实时检测磨头与工件表面的距离，机器人可以根据反馈数据自动调整下压量，保证打磨力度均匀；在装配作业中，传感器检测到工件装配到位的位移信号后，机器人可以立刻停止下压动作，避免压损脆性工件。不同于普通的光电开关仅能输出有无信号，这款位移传感装置可以输出连续的位移数值，检测分辨率能满足机器人精密装配的精度要求，在毫米级的检测量程内可以捕捉微米级的位移变化，适配精密组装、尺寸检测这类对精度要求较高的机器人作业场景。

　　结构建模过程中，对各个部件的配合公差做了合理预留，外壳的拼接止口做了定位凸台，保证组装后三个光通道的光轴同轴度符合设计要求，安装螺纹的精度按照工业标准件的公差等级设置，和市面上常规的安装螺母、锁紧垫片都能适配，尾部的线缆接口做了防松结构，避免机器人长期运动产生的振动导致接口松动。整个装置的重量做了轻量化控制，安装在机器人末端时不会给末端轴带来过大的负载，不会影响机器人的运动速度和重复定位精度，外壳材质选用了硬质工程塑料搭配局部金属嵌件，既保证了结构强度，又控制了整体重量，同时具备一定的抗油污、抗切削液飞溅的能力，能适应车间里相对复杂的作业环境。
