磁带上料输送系统用储料料仓结构

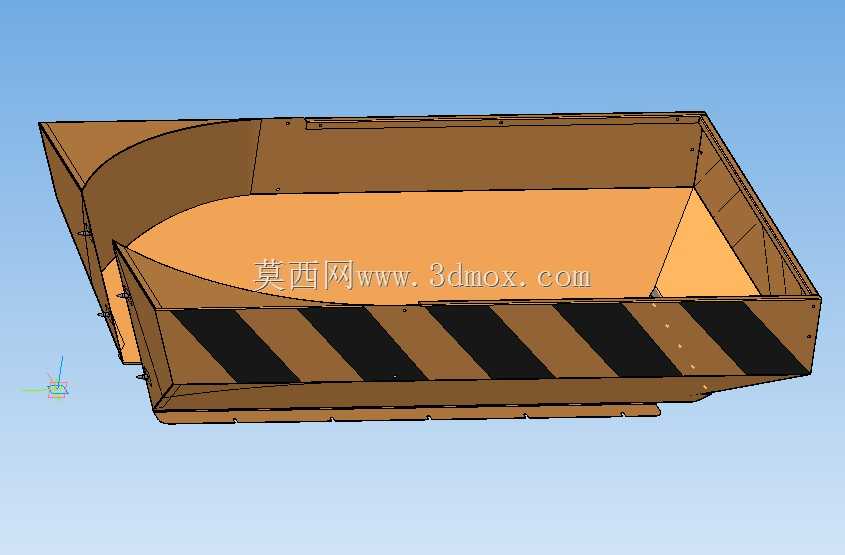

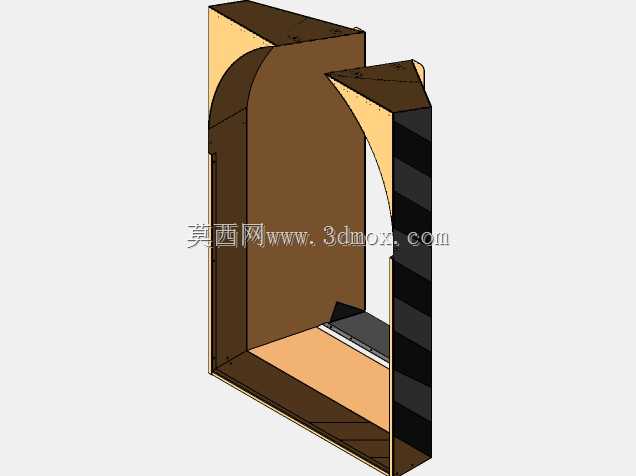

　　该料仓结构主要应用于磁带自动化生产线的上料输送工位，作为散状待加工磁带基材、半成品料卷的暂存与导流部件，衔接上游拆包上料工位与下游磁带分拣、卷绕加工设备，承担物料缓冲、均匀导料的核心作用，避免上游补料间隔造成下游设备断料停机，同时可规整来料姿态，减少物料堆叠卡滞的概率。从结构设计来看，整体采用倾斜式敞口料斗构型，仓体侧壁采用多段折弯钣金拼接成型，进料端做外扩喇叭口设计，可兼容人工倒料、机械臂自动上料两种上料模式，大幅降低上料对位精度要求；仓体内壁做圆弧过渡处理，不存在直角积料死角，可避免磁带类轻薄片状物料在边角处卡滞、堆叠，保证物料依靠自重沿倾斜仓壁顺滑滑向出料口。仓体外侧设置多道斜向警示标识，用于现场作业时提示设备运动边界，

　　避免人员误伸入料仓作业区域造成安全隐患；仓体底部设置带安装孔的连接法兰边，可直接通过螺栓固定在输送机架的进料端，安装时需保证仓体倾斜角度与设计值偏差不超过2度，否则会改变物料下滑速度，容易出现出料过快堵料或者过慢断料的问题。设计过程中重点考量了磁带类物料的摩擦特性，仓壁倾斜角度经过反复校核，既保证轻薄物料可依靠自重顺畅下滑，又不会因为坡度过大导致物料瞬间倾泻造成下游输送机构过载；仓体拼接处全部采用连续满焊后打磨平整的工艺处理，内壁无突出焊点、接缝台阶，避免刮伤磁带基材表面造成产品不良。料仓的出料口宽度与下游皮带机的带宽完全匹配，出料口下缘与输送皮带表面的间隙控制在5毫米以内，既不会摩擦皮带造成皮带磨损，又可避免细小物料从间隙处掉落。

　　仓体侧壁预留有传感器安装位，可加装料位检测光电开关，实现料位高低的自动检测，配合上游上料设备实现自动补料，无需人工频繁查看料位。从安装边界来看，该料仓整体宽度适配常规600毫米带宽的输送设备，进料端顶部高度控制在1.2米，符合人工上料的人机工程学高度，作业人员无需过度抬臂即可完成倒料操作；仓体深度经过优化，满仓状态下可存储满足下游设备15分钟加工用量的物料，既不会因为仓容过大导致物料在仓内停留时间过长出现弯折变形，也不会因为仓容过小导致补料频率过高增加作业人员劳动强度。仓体外侧设置有加强筋结构，在长期承受物料冲击、满仓载荷的情况下不会出现侧壁变形，保证料仓内部尺寸长期稳定，避免因变形导致的物料卡滞问题。在实际产线应用中，该料仓可适配不同规格的磁带基材上料需求，仅需调整出料口处的可调挡板高度，即可改变出料层厚，匹配不同加工节拍的下游设备，无需更换整个料仓结构，大幅提升了产线换型的效率。
