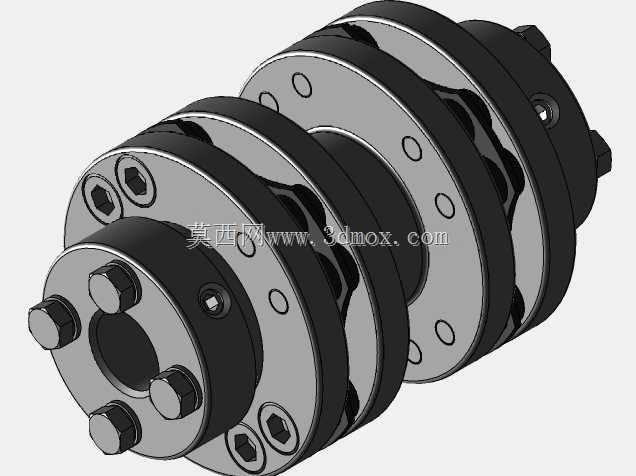

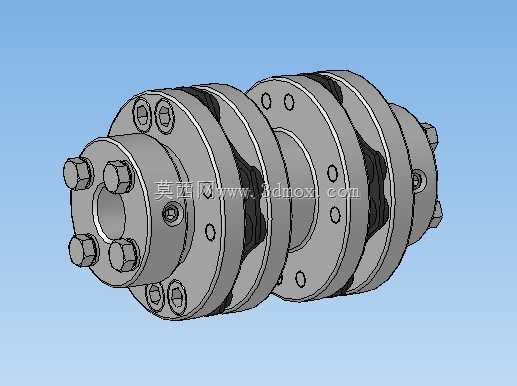

16mm孔径双刚性弹簧指形联轴器结构

　　在精密传动轴系的设计选型中，这类双刚性弹簧指形结构的联轴器，常被应用在对传动同轴度补偿、扭矩传递刚性有双重要求的工况场景里，比如伺服电机与精密滚珠丝杠的连接端、小型精密输送辊道的驱动轴对接、检测设备的分度传动链路中，都能见到这类结构的身影。区别于单膜片或者单弹性体的联轴器，双组弹簧指的结构设计，能够在保障径向、角向补偿量的同时，避免单组弹性结构带来的传动滞后问题，在频繁正反转的传动工况下，能有效降低轴系的回差，提升传动链路的响应速度。

　　从实际功能层面看，这类联轴器的核心作用是实现两根独立轴的刚性连接，同时补偿两轴在安装过程中产生的微小同轴度误差、角向偏斜以及轴向窜动，避免因为安装对中偏差带来的轴承额外负载、轴系振动等问题。两端的锁紧法兰采用多螺栓周向均布的锁紧结构，配合胀紧式的轴孔连接方式，相比顶丝锁紧的结构，能够在传递更大扭矩的同时，避免轴表面被顶丝损伤，也能消除长期运行后顶丝松动带来的传动打滑风险。中间的两组弹簧指形弹性单元，采用对称布置的结构，在传递扭矩时，两组弹性单元同步承受剪切与扭转变形，相比单组弹性结构，其抗疲劳寿命能提升近一倍，同时在承受冲击载荷时，双组结构能更好地吸收瞬时冲击能量，保护后端的精密传动部件不受冲击损伤。

　　在设计这类联轴器的三维结构时，首先需要明确轴孔的安装边界，本次结构的适配轴径为16mm，因此轴孔的公差带选取需要匹配常用的精密轴系配合要求，通常采用H7的公差等级，保障与轴的过渡配合，既方便安装时的轴向推入，又能避免配合间隙过大带来的传动偏心。两端法兰的螺栓孔采用周向均布设计，螺栓规格的选取需要匹配额定传递扭矩的要求，螺栓的预紧力需要经过计算，既要保障法兰结合面的足够摩擦力，避免扭矩传递时法兰之间出现相对滑移，又要避免预紧力过大导致法兰产生变形，影响弹簧指单元的安装精度。中间的弹簧指结构，其指形的厚度、长度以及分布数量，直接决定了联轴器的扭转刚度与补偿能力，设计时需要通过有限元分析反复校核，在保障足够扭转刚度的前提下，预留出合理的变形空间，实现对安装偏差的补偿；同时弹簧指的根部需要做圆角过渡处理，避免应力集中导致的疲劳断裂，这也是这类弹性结构设计中最容易被忽略的细节，很多同类型产品在长期运行后出现指根断裂的问题，大多是根部圆角处理不到位导致的应力集中引发的。

　　从安装边界来看，这类联轴器的整体外径、总长度需要适配安装空间的限制，两端法兰的安装端面需要保证足够的平面度，避免安装时法兰面倾斜带来的额外偏载。在实际装配过程中，需要先将两端的锁紧套分别固定在主动轴和从动轴上，调整好两轴的端距，再将中间的弹性单元与两端法兰对接，按照对角线顺序逐步拧紧法兰螺栓，避免单侧螺栓预紧力过大导致的法兰倾斜。日常运维中，这类联轴器不需要额外的润滑维护，只需要定期检查法兰螺栓的预紧力是否正常，观察弹簧指单元是否出现裂纹、过度变形等疲劳损伤迹象即可，相比齿式联轴器、滑块联轴器等需要润滑的结构，其维护成本更低，更适合在洁净度要求较高的精密设备场景中使用。

　　在不同的应用场景下，这类联轴器的参数可以做针对性调整，比如在大扭矩传递的工况下，可以适当增加弹簧指的数量、提升弹性单元的材料强度等级；在需要更大补偿量的工况下，可以适当调整弹簧指的长度，提升其变形补偿能力，但需要注意的是，补偿量的提升必然会带来扭转刚度的下降，设计时需要根据实际工况的核心需求做平衡取舍，不能盲目追求单一参数的最优。另外，这类双刚性结构的联轴器，其动平衡性能也优于单弹性结构，在高转速的传动场景下，对称布置的双弹性单元能够更好地抵消高速旋转时产生的不平衡量，降低轴系的振动噪声，这也是其在精密高速传动场景中被广泛应用的重要原因。
