底部驱动窄幅带式输送机600mm输送段结构

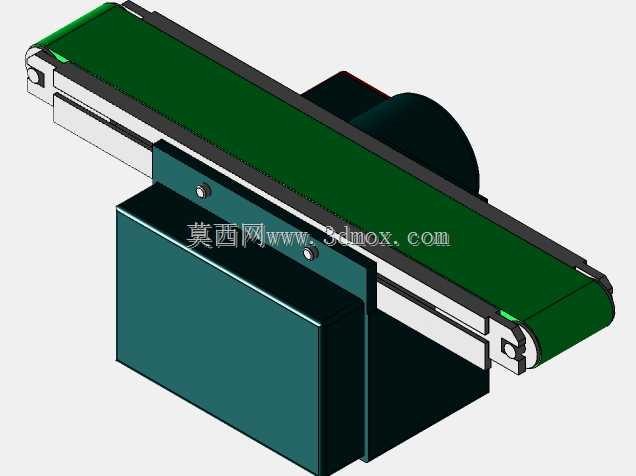

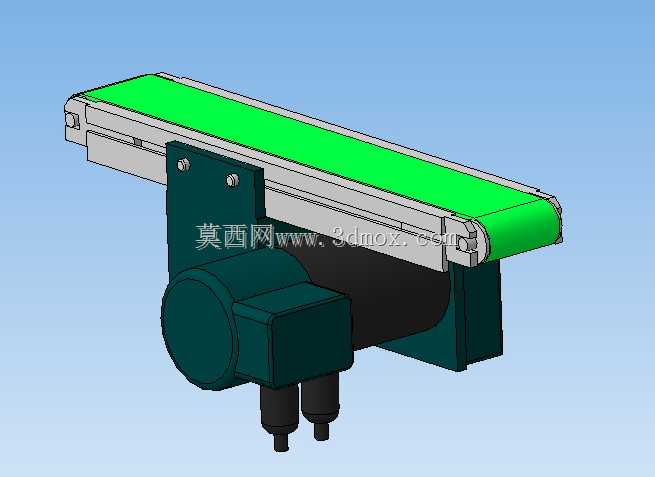

　　这款底部驱动布局的带式输送设备，核心适配轻工制造、电子组装、小型零件加工产线的短距离物料转运场景，在3C电子零部件分拣、小包装食品工位传递、五金小配件工序流转这类对设备占地要求严苛的工况下，适配性远高于常规侧驱或端驱结构的皮带线。常规端驱皮带线的驱动辊筒布置在输送段两端，会在设备首尾形成无法利用的安装死区，部分需要对接加工设备出料口、检测工位进料端的场景下，端驱结构的死区会导致物料衔接出现落差甚至卡滞，而底部驱动的布局将整套动力传动组件全部布置在输送段下方的机架空间内，输送面的首尾两端仅保留直径更小的从动辊筒，能最大程度压缩两端的无效延伸段，让输送段的有效作业面占比提升近15%，尤其适合工位间距紧凑的流水线排布。

　　从功能特性来看，该设备采用平皮带作为输送载体，输送面宽度设定为60mm，有效输送长度为400mm，属于窄幅短行程输送单元，单段额定负载适配10kg以内的散件或小型工装托盘输送，运行线速度可通过配套调速部件在0-30m/min区间调整，能匹配不同节拍的产线需求。驱动单元采用集成式减速电机直连主动辊的传动路径，省去了传统皮带线常用的链轮、同步带中间传动环节，既减少了传动损耗，也降低了后续运维的易损件更换频次；电机与减速箱整体封装在底部的安装支架内，支架与两侧的输送梁采用螺栓刚性连接，安装时可通过支架上的腰型孔调整主动辊的位置，实现皮带张紧度的快速调节，无需拆解两侧的护板结构，日常维护的操作空间更充裕。

　　设计过程中，两侧的输送梁采用挤压铝型材加工成型，型材自带的槽道可直接安装光电传感器安装座、侧边挡条、工位导向件等附属配件，无需额外在梁体上钻孔攻丝，能大幅缩短现场安装调试的周期。皮带下方的承托面采用薄钢板折弯成型，全程贴合皮带下表面，避免窄幅皮带在负载下出现下垂跑偏的问题，两端的从动辊筒采用带密封轴承的光面辊，辊筒表面做硬质阳极氧化处理，降低长期运行的磨损量，同时防止辊筒锈蚀污染皮带表面。设备的安装固定采用底部双支柱结构，两根支柱分别布置在驱动单元两侧的机架底部，支柱下端预留了设备脚轮或固定脚座的安装螺纹，可根据使用场景选择固定式安装或搭配脚轮做移动工位布置；支柱与机架的连接位置同样设置了调节结构，可在±30mm范围内调整输送面的整体高度，适配不同高度的对接设备。

　　实际选型应用时，需要注意该设备的输送面侧边与驱动单元的侧面存在120mm的横向突出尺寸，排布多台同型号设备组成流水线时，不能直接将设备侧面紧贴布置，需要预留至少150mm的横向安装间隙，避免驱动单元出现干涉；同时底部驱动结构的电机散热面朝向下方，安装时不能将设备直接放置在不透气的橡胶垫或软质台面上，需要保证底部留有至少20mm的散热空间，避免长时间运行出现电机过热的问题。针对有洁净要求的使用场景，还可在驱动单元外侧加装可拆卸的钣金护罩，防止传动部件的积尘掉落污染输送物料，护罩的安装孔位已经在机架设计时做了预留，无需二次加工即可直接装配。
