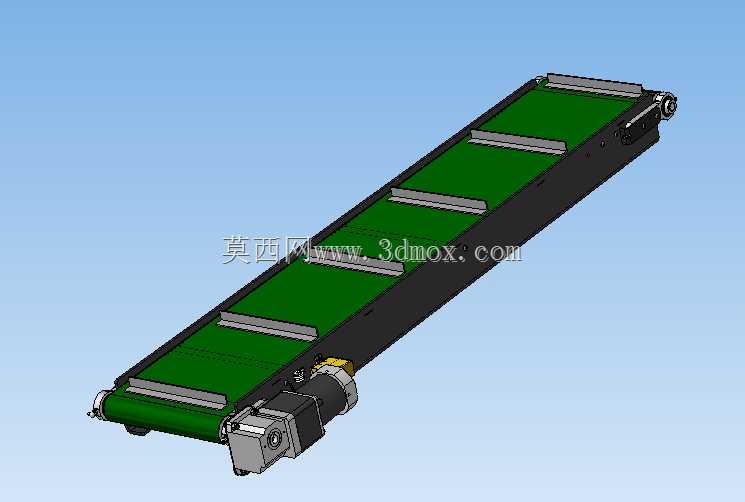

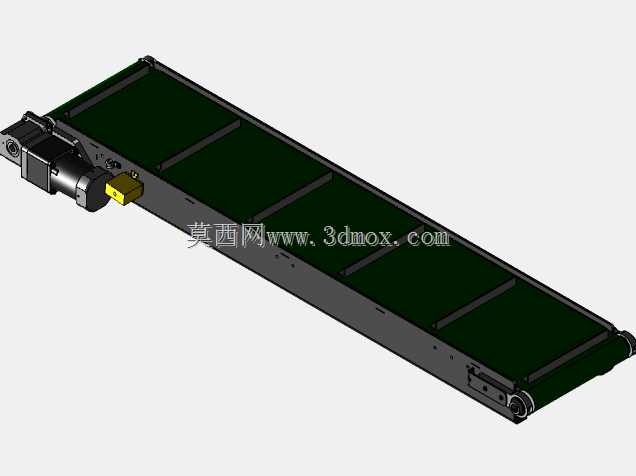

带挡条倾斜式绿色皮带散料输送结构

　　做散料处理线的结构设计时，最头疼的就是低密度轻质物料在倾斜输送段的回滑、散落问题，这款带横向挡条的皮带输送结构，就是针对这类工况做的定向优化方案，在粮食加工、轻工包装、橡塑边角料回收、短纤维物料转运这类场景里适配性极强。先从实际安装的边界条件说起，这套输送结构的机架采用一体化折弯钣金拼焊成型，整体为窄长型布局，宽度方向控制在常规输送线的通用尺寸区间，长度可根据现场提升高度做模块化拼接，倾斜角度的设计卡在低密度物料的临界休止角范围内，配合皮带上等距布置的横向挡条，就算是堆积密度远低于常规矿石、煤炭的轻质散料，在爬坡输送过程中也不会出现沿皮带面下滑的情况，挡条的高度做了针对性收窄，既能够兜住输送面上的物料，

　　又不会在头尾辊筒换向位置出现卡滞、剐蹭的问题。驱动端采用侧装式的减速电机直连驱动辊的布局，省去了额外的链传动、带传动张紧结构，既压缩了设备端部的安装占用空间，也减少了后续运维过程中传动件的维护点位，驱动辊的表面做了滚花包胶处理，和绿色PVC皮带之间的摩擦系数足够，就算是长时间连续运行，也不会出现皮带打滑、丢转的情况，尾部的张紧机构采用两侧对称的螺杆张紧结构，张紧行程预留了足够的皮带蠕变补偿量，调整时只需要同步旋转两侧的调节螺母，就能保证皮带始终处于对中状态，不会出现运行过程中皮带跑偏、刮蹭机架侧板的问题。皮带面的横向挡条采用和皮带本体同材质的PVC材料热硫化粘接，和皮带表面的连接强度足够，不会因为长期受物料挤压出现脱落、开胶的情况，

　　挡条的间距是根据倾斜角度、物料的自然堆积角反复核算确定的，既不会因为间距过大导致物料回滑，也不会因为间距过小浪费皮带有效承载面积。机架两侧的侧板高度刚好高出皮带承载面一定距离，形成了简易的挡边结构，就算是输送过程中物料出现轻微的滚动、散落，也会被侧板挡在皮带承载范围内，不会掉落到设备外部造成现场污染，侧板上预留了标准的安装孔位，既可以直接通过支脚固定在地面做固定工位的输送，也可以加装脚轮做成可移动的临时输送工位，适配不同车间的布局调整需求。从设计思路上看，这套结构没有追求复杂的功能集成，而是把核心痛点放在解决低密度散料倾斜输送的回滑问题上，所有的结构设计都围绕可靠性、易维护性展开：承托皮带的托板采用光滑的高分子耐磨板材，

　　和皮带背面之间的摩擦阻力小，长时间运行也不会过度磨损皮带背面；头尾辊筒的轴承座都采用外置式的安装结构，后续更换轴承、维护辊筒的时候不需要拆解整个机架，只需要拆下轴承座的固定螺栓就能完成更换；回程段的皮带下方也布置了间隔分布的托辊，避免长距离输送时皮带回程段下垂过度，和机架下方的结构出现剐蹭。在实际选型适配的时候，要注意现场的物料特性，如果是带有一定粘性的物料，可以在头部滚筒的下方加装简易的刮板清扫器，避免物料粘在皮带表面被带到回程段；如果是输送有一定扬尘的轻质粉料，可以直接在两侧侧板的预留孔位加装透明防尘罩，不需要额外改动主体结构就能满足防尘要求。整个结构的安装基准统一，机架底部的安装脚座预留了长条形的调节孔，现场安装时可以根据上下游设备的对接高度做小范围的高度微调，对接进料口、出料口的时候不需要额外做复杂的过渡结构，设备的重心沿着机架长度方向均匀分布，就算是最大倾斜角度的安装状态，也不会出现倾翻的风险，不需要额外做复杂的地面固定结构，对于老旧车间的产线改造场景来说，能够大幅压缩现场安装的施工周期。
