400x500规格双带式排版输送机构

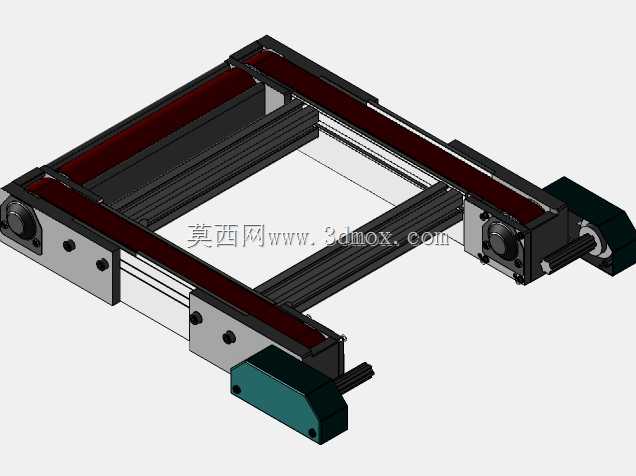

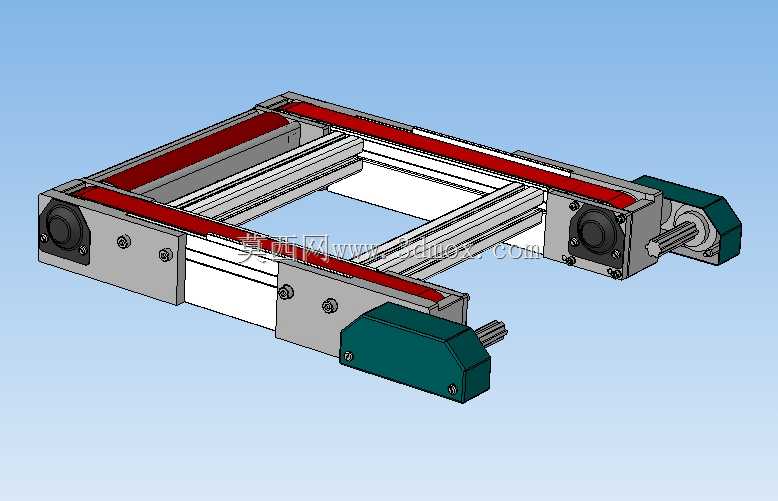

　　在印刷后道加工、小型电子元器件组配、软包装物料分拣这类产线场景里，经常会遇到需要在窄幅输送面上完成物料规整排布、精准移载到下一工位的需求，常规的单皮带宽幅输送机要么无法兼顾两侧定位精度，要么在跨工位衔接时容易出现物料偏移卡滞，这款400x500规格的双带式排版输送机构，就是针对这类窄幅规整输送场景做的结构设计。从结构布局来看，设备采用两侧平行同步带作为承载输送面，中间预留镂空区域，这种设计一方面可以减少皮带与物料的接触面积，对于表面易刮花的印刷品、带贴膜的电子壳体类物料，能降低输送过程中的表面擦伤概率，另一方面中间镂空区域可以兼容视觉检测工位的下置相机安装、或者顶升定位机构的嵌入，不需要额外对输送线体做裁切改造，

　　适配多工位集成的需求。机架部分采用标准工业铝型材拼接搭建，所有连接点位都采用内置角件与T型螺栓锁紧，没有采用焊接结构，一方面是铝型材的自重更轻，整机组装完成后单人即可完成移位调整，另一方面型材表面的T型槽可以灵活加装侧边挡条、物料检测传感器安装支架、导向条等附件，不需要在机架上额外钻孔攻丝，现场改造调整的灵活度更高。两端的动力端采用深沟球轴承支撑传动轴，驱动侧的轴端伸出端预留了键槽与安装止口，可以直接匹配步进电机或者调速减速电机的安装法兰，不需要额外做传动转接结构，从动侧的带轮座设计了腰型调节槽，可以通过调整螺栓的锁紧位置来张紧同步带，调整行程足够覆盖皮带长期使用后的拉伸量，日常维护时不需要拆解机架主体，

　　仅松开两侧锁紧螺栓即可完成张紧度调整。从安装边界尺寸来看，设备主体的有效输送宽度为400mm，输送段的有效长度为500mm，整体机架的外轮廓宽度比有效输送面宽出120mm，主要是预留了两侧轴承座、驱动端安装位的空间，设备底部的支撑脚采用可调式脚杯结构，安装时可以根据现场地面的平整度调整四个脚杯的高度，保证输送面的水平度，调整范围在0-30mm之间，能够适配多数车间地面的安装误差。在功能设计上，双带的同步精度是这类输送机构的核心指标，设计时两侧同步带采用同一根传动轴驱动，从根源上避免了两侧带轮因为独立驱动出现的转速差，保证物料在输送过程中不会出现偏斜，对于需要精准排版的场景，比如将片状物料按照固定间距排布到承接托盘上，

　　这种同步驱动结构可以保证物料停位时的位置偏差控制在±0.5mm以内，满足多数轻载排版工位的精度要求。皮带的承载面设计为高出铝型材机架上表面2mm，避免物料在输送过程中与机架边缘产生摩擦，两侧可以根据输送物料的尺寸加装可调式导向挡条，挡条采用耐磨POM材质制作，与物料接触的面做了倒角处理，不会刮伤物料侧边。在实际选型适配时，这款输送机构适合输送单件重量在5kg以内的片状、盒装类物料，输送速度可以通过搭配的驱动电机在0-30m/min范围内调整，如果需要配合自动化工位做间歇式输送，搭配步进电机即可实现精准的启停控制，不需要额外加装刹车结构。设备的整体结构没有复杂的定制加工件，90%以上的零部件都可以采用标准工业配件组装，一方面降低了加工制造成本，另一方面后期维护更换配件时不需要单独定制，直接采购标准件即可完成替换，减少产线停机维护的时间。中间的镂空区域宽度可以根据实际使用需求调整两侧皮带的安装间距，不需要改动两端的传动轴与机架主体结构，只需要调整带轮在轴上的锁紧位置、更换对应长度的皮带即可适配不同宽度的物料输送，拓展性较强。在安装对接时，设备的进料端与出料端都设计了平齐的对接面，可以直接与同高度的其他输送线体、接驳台做无缝对接，不需要额外做过渡连接板，对接处的间隙可以控制在1mm以内，避免小型物料在过缝时出现卡滞。
