带集成驱动的400x500规格输送段结构

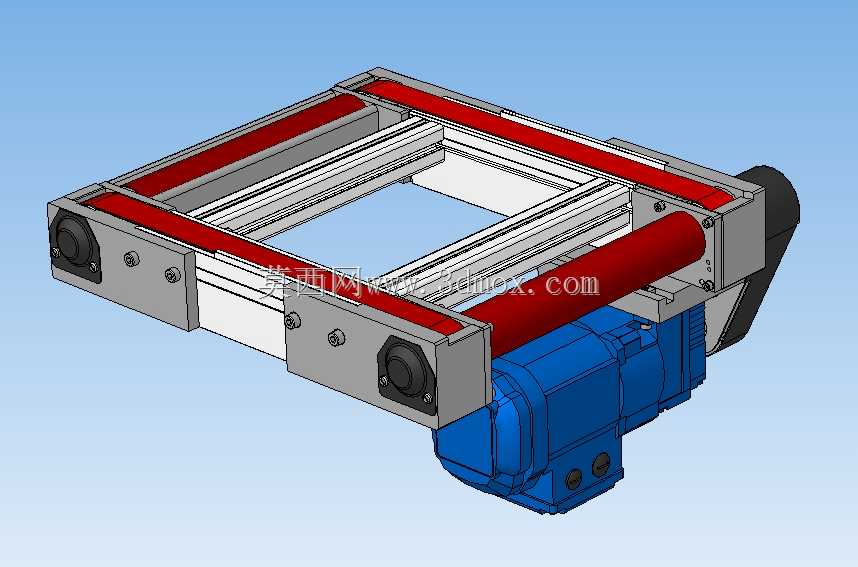

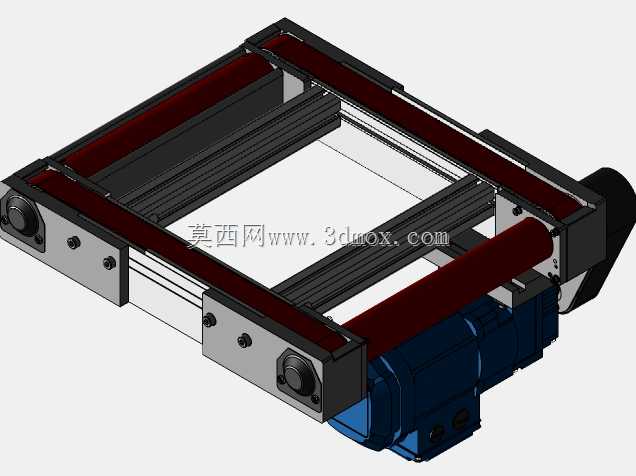

　　在电子组装、小件包装、轻工产品工序流转的产线布局里，这类集成驱动的窄幅输送段是衔接不同工位的核心单元，尤其适合400-500mm宽度区间的物料输送场景，常见于SMT后端接驳、小零件分拣线、工装板短距离转运的工位段，不需要额外搭建独立的驱动安装支架，能大幅压缩产线的横向安装空间。从结构设计来看，该输送段采用双梁铝型材作为主体承载框架，两根平行的输送梁之间预留了足够的中空空间，既可以用来安装光电检测、阻挡气缸这类工位附件，也能减轻整体机架的自重，降低设备移动或者线体改造时的拆装难度。驱动端直接集成在输送段的一侧端部，将减速电机与主动辊筒做同轴直连布局，省去了传统布局里的链轮、链条或者同步带传动环节，既减少了传动过程中的功率损耗，也避免了外露传动部件带来的安全防护隐患，同时降低了日常维护时的润滑、张紧调整工作量。

　　辊筒布局上，主动辊采用带腰型安装孔的轴承座固定在型材端部，张紧调节时只需要调整两侧轴承座的固定螺栓位置，就能实现皮带张紧度的微调，不需要拆解整个端部结构；从动端采用同样的安装结构，两端的张紧行程预留了15mm的调节量，能够适配不同厚度输送皮带的安装需求，也能补偿皮带长期运行后产生的蠕变伸长量。输送面的高度可以根据对接工位的需求，通过底部的支撑脚安装孔位做上下调整，框架两侧的型材槽口可以直接安装导向条、护栏、传感器安装支架这类标准附件，不需要额外在型材上钻孔攻丝，适配行业通用的铝型材配件标准，能缩短现场安装调试的周期。

　　从安装边界来看，该输送段的主体外形长度适配500mm规格的输送需求，整体宽度控制在480mm左右，驱动电机突出机架侧面的尺寸控制在180mm以内，在做产线布局时，只需要在驱动侧预留200mm的检修空间即可，不会占用过多的车间通道面积。皮带的运行速度可以通过配套减速电机的速比选型做调整，常规选型下的运行速度覆盖6-18m/min的区间，能够满足大多数轻工制造场景的输送节拍要求，单段的额定承载能力可以达到30kg，足够承载常规的小型工装板、周转箱以及散料托盘。

　　设计过程中，框架的连接角件采用内置式压铸角码连接，相比外置的角板连接，不会在机架外侧形成突出的安装凸台，避免了输送过程中物料或者周转箱被凸台剐蹭的风险，同时也让整体外观更加规整。驱动电机的安装法兰直接与端部的安装板做定位连接，安装板上加工有定位止口，能够保证电机输出轴与主动辊筒的同轴度，避免因为同轴度误差导致的辊筒运转异响、轴承过早磨损的问题。皮带下方的承托面采用薄型铝型材做支撑，相比传统的钣金承托板，摩擦阻力更小，也不会因为长期使用出现锈蚀掉屑的问题，适合对洁净度有一定要求的电子组装车间使用。

　　在实际产线应用中，这类集成驱动的输送段既可以单独作为短距离的输送工位使用，也可以多段拼接组成长距离的输送线，每一段都可以独立控制启停，方便实现不同工位之间的物料缓存、分段控制需求，相比整段长距离的输送线，故障排查更加便捷，单段出现故障时可以快速拆解替换，不会导致整条产线长时间停线。端部的辊筒端面做了圆弧过渡处理，避免皮带运行时出现跑偏剐蹭辊筒端面的问题，两侧的皮带导向条嵌入型材的槽口内，能够限制皮带的横向窜动量，保证皮带长期运行时的跑偏量控制在允许范围内，不需要频繁调整皮带位置。
