带水平气缸d40mm外作用气动制动装置

　　这款带水平气缸的外作用气动制动器，常被应用在自动化输送线、流水线工位阻挡、轻型物料输送设备的线体止停场景中，也可适配在工装夹具的锁止工位、小型有轨搬运小车的行进制动环节，依靠气动动力输出实现对运动部件的快速阻挡与释放，相比传统电磁制动器，它的气动驱动方式适配多数工厂已配置的压缩空气气源，无需额外布设强电控制回路，在有防爆要求的涂装、粉体输送车间也能安全使用。

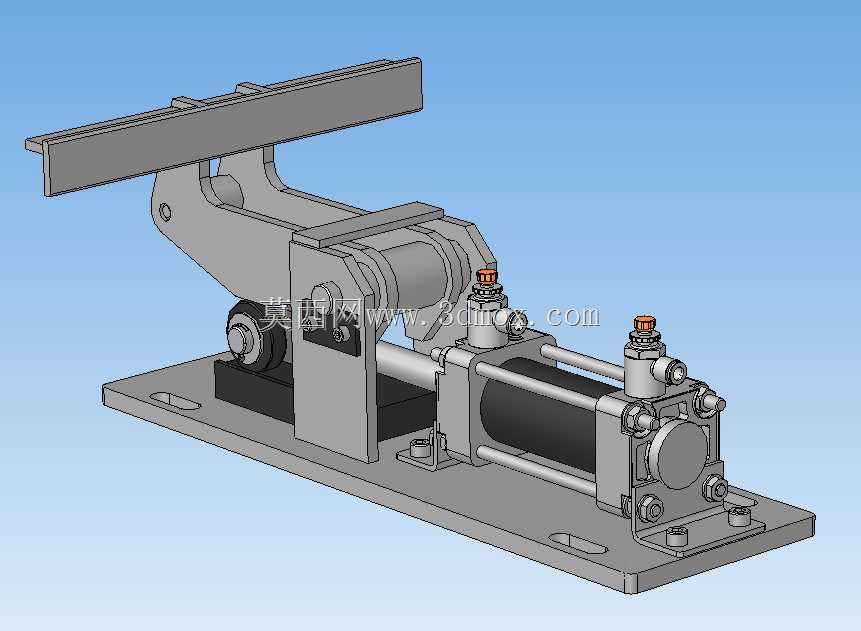

　　从实际功能逻辑来看，该制动器的核心执行单元为缸径40mm的水平安装气缸，气缸活塞杆的直线往复运动，通过铰接式杠杆结构传递到顶部的制动挡臂上：当气缸通入压缩空气伸出活塞杆时，杠杆结构带动挡臂向上抬升，高出安装基准面形成阻挡位，可对沿导轨或输送面行进的工件、工装托盘实现刚性阻挡；当气缸泄压活塞杆回缩时，挡臂在杠杆联动下回落至安装基准面以下，解除对运动部件的阻挡，让工件或载具顺利通过。整套动作的响应速度可通过气缸进出气口的调速接头调整，适配不同节拍的生产线运行需求，避免挡臂抬升回落过快产生刚性冲击，或是动作过慢影响线体运行效率。

　　在设计思路上，整套装置采用一体化安装底板的结构形式，所有功能部件都集成在一块带安装腰型孔的钢制底板上，无需用户额外设计拼接安装支架，降低现场安装的适配难度。铰接位置均采用带自润滑衬套的销轴连接，减少长期往复动作下的磨损量，延长设备的维护周期；气缸与杠杆机构的连接端采用浮动接头设计，可抵消安装过程中产生的微小同轴度误差，避免气缸活塞杆承受径向力导致的密封件过早磨损、活塞杆弯曲等故障。顶部的制动挡臂采用长条形平板结构，接触面积更大，阻挡工件时的压强更小，不会对工件或载具的接触面造成压痕损伤，挡臂与杠杆主体采用螺栓紧固连接，可根据实际阻挡的工件高度更换不同长度的挡臂，拓展装置的适配范围。

　　从安装边界与尺寸适配角度来看，底板上的四个安装腰型孔沿装置长度、宽度方向均预留了调整余量，可适配现场安装孔位存在的小范围偏差，无需重新加工安装基面；整套装置的安装基面为底板底面，安装时需保证基面的平面度公差在0.2mm以内，避免装置安装后出现受力变形导致动作卡滞。水平布置的气缸轴线与安装基面保持平行，气缸两端的固定座与底板采用螺栓刚性连接，保证气缸动作时的稳定性；装置的整体宽度控制在常规输送线铝型材的安装适配范围内，可直接安装在40系列、45系列工业铝型材搭建的线体支架上，无需额外加装过渡连接板。

　　在实际选型适配过程中，该制动器的阻挡负载能力与输入压缩空气的压力直接相关，在工厂常规0.5-0.7MPa气源压力下，可满足常规轻型工装托盘、小型工件的止停需求，若需要阻挡更大重量的运动部件，可通过调整气源压力或是更换更大缸径的气缸实现负载能力的提升，装置的杠杆结构预留了气缸安装位的调整空间，可适配一定范围内不同缸径的标准气缸安装，无需改动整体的支架结构。装置的气动接口采用标准气动快插接头适配规格，可直接连接工厂常规的气动软管，气路控制可搭配常规的两位五通电磁阀实现动作切换，也可根据安全需求添加气控单向阀，实现气源断开时的位置保持，避免挡臂意外回落导致的安全隐患。

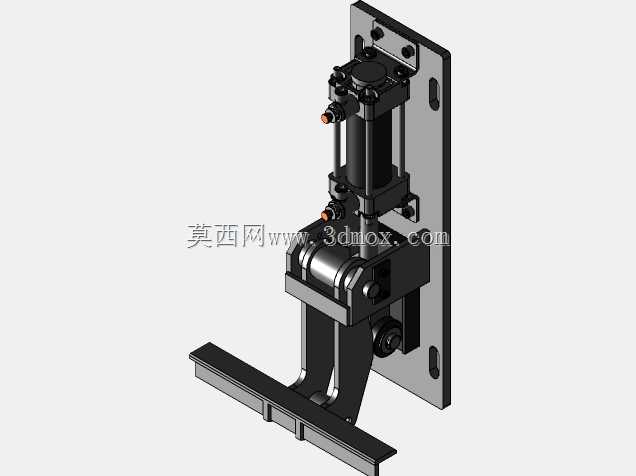

　　整套结构的三维建模过程中，所有铰接位置的运动间隙都按照实际机械加工的公差要求预留，不存在运动干涉问题，各个零部件的建模细节均还原了实际标准件的外形尺寸与安装尺寸，比如气缸的拉杆、端盖、缓冲调节螺钉，铰接位置的销轴、卡簧，底板上的安装孔沉头结构都做了精准还原，可直接用于设备的方案设计评审、安装干涉校验，也可作为同类制动装置设计的参考结构，帮助结构设计人员快速完成线体制动工位的方案搭建，减少重复建模的工作量。
