巴鲁夫带远程状态控制急停按钮结构

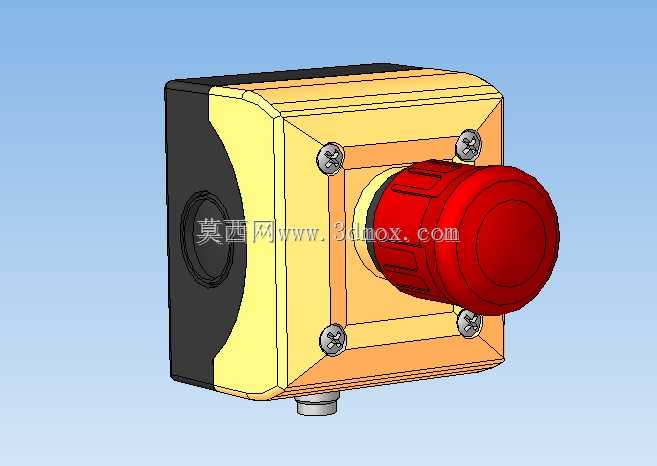

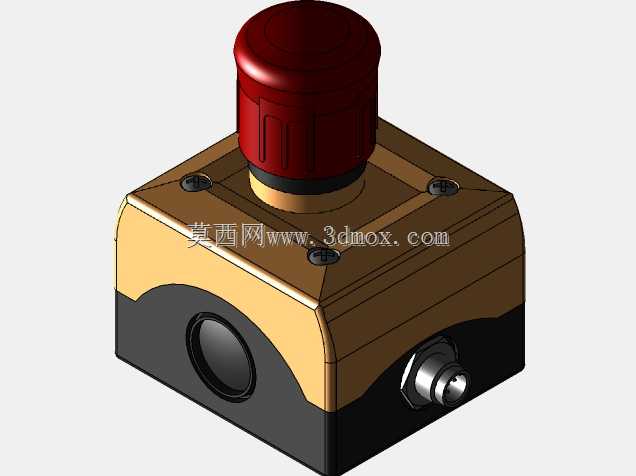

　　这款急停按钮组件的设计，首先要匹配工业现场安全回路的强制要求，同时兼顾远程状态采集的实际需求，在离散制造生产线、物流分拣线、自动化装配工作站这类需要多点安全联锁的场景中，这类带远程状态输出的急停元件，能解决传统急停仅能本地硬线切断回路、无法向主控系统反馈动作位置与触发状态的痛点。从结构设计逻辑来看，外壳采用黄黑配色的工程塑料壳体，黄色作为安全警示色符合工业安全标识规范，黑色侧端预留的线缆穿装孔，既可以走本地硬线安全回路的接线，也能容纳远程状态信号的通讯线缆，壳体四个角的固定螺丝孔位，适配常规工业按钮盒的安装孔距，不需要额外加工转接板就能直接替换同规格的传统急停按钮，降低现场改造的安装工作量。前端的红色蘑菇头按钮采用旋转复位结构，

　　触发时按下即可锁定切断回路，复位时顺时针旋转蘑菇头就能弹起恢复，按钮头部的防滑纹路设计，即便操作人员佩戴劳保手套也能快速触发，不会出现打滑按不动的情况。壳体底部的格兰头结构，能适配外径6-10mm的工业线缆，拧紧后可以达到IP65的防护等级，满足车间多尘、偶尔有切削液飞溅的工位使用要求，不会因为粉尘或者液体侵入导致内部触点接触不良。从安装边界来看，整个按钮盒的安装孔中心距为40mm，壳体突出安装面的总厚度为52mm，蘑菇头按钮突出壳体前端面的高度为28mm，在设计设备操作面板布局的时候，需要预留至少60mm的前方操作空间，避免被周边的护栏、线槽遮挡导致紧急情况下无法快速触达。内部的触点结构分为两路，一路是常闭的安全回路触点，

　　直接串联在设备的动力回路安全链中，触发时直接切断动力输出，响应延迟控制在10ms以内，满足安全等级PLd的要求；另一路是常开的状态反馈触点，接入远程IO模块或者现场总线模块，能把急停的触发、复位状态实时上传到主控PLC，在HMI界面上就能直接看到具体是哪个位置的急停被触发，不需要运维人员沿着生产线逐个排查，大幅缩短故障停机后的排查时间。设计建模的时候，要重点注意蘑菇头按下后的行程余量，按下后蘑菇头端面和壳体前端面的间隙要控制在3mm以上，避免长期按压后出现卡滞无法复位的问题；壳体内部的走线槽要预留足够的弧度，避免硬线弯折角度过大导致线芯断裂，接线端子的位置要和壳体穿线孔保持15mm以上的间距，方便现场接线的时候操作。

　　另外侧端的黑色区域其实是状态指示灯的透光区，当急停处于正常复位状态时显示绿色，触发锁定状态时显示红色，现场巡检人员隔着较远的距离就能判断设备的安全状态，不需要凑近查看按钮位置。这类带远程状态控制的急停按钮，和传统普通急停相比，最大的优势是把安全回路和状态监测回路做了集成设计，不需要额外加装位置传感器来检测急停的状态，减少了外部接线的工作量，也降低了额外传感器带来的故障点，在长距离输送线、大型自动化设备的分布式安全站点中应用，能大幅简化安全回路的布线结构，同时提升整个安全系统的可维护性。建模过程中对各个配合面的公差做了匹配，壳体上下盖的配合止口做了0.2mm的间隙设计，既方便装配，也能保证防护等级达标，按钮和壳体安装孔的配合采用H7/f6的间隙配合，保证按钮动作顺畅不会卡涩，固定螺丝的沉孔深度做了精准控制，螺丝拧紧后不会突出壳体表面，避免积尘或者剐蹭操作人员。
