带状态指示灯的远程四位控制开关

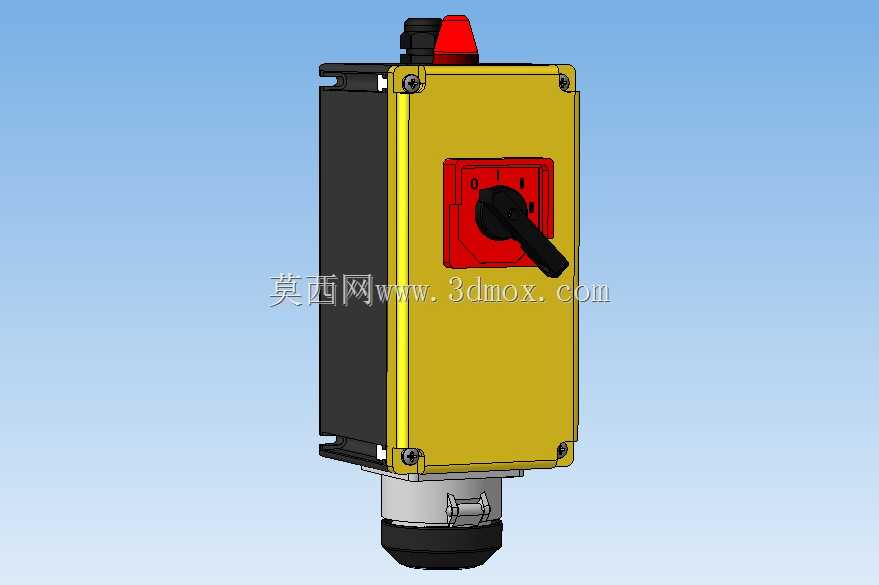

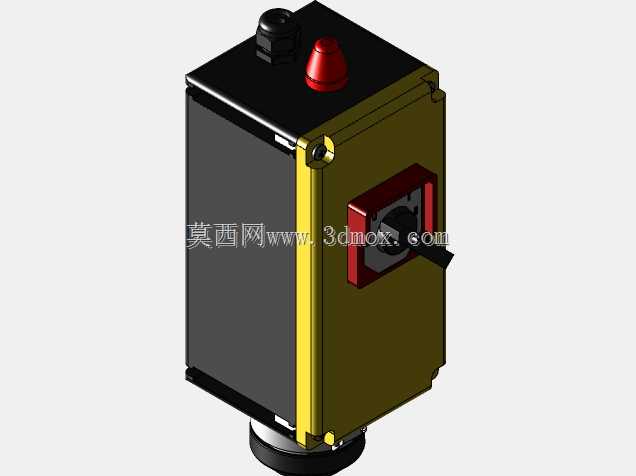

　　这类带指示灯的远程四位开关，常部署在工业现场分布式控制节点、生产线旁操作柱、户外设备就地控制箱内，用来在远离主控柜的位置完成多回路电路的通断切换、设备运行档位选择，相比普通单控开关，它能在一个安装位上覆盖四路控制需求，减少现场操作件的开孔数量，简化现场布线的排布逻辑。从结构设计来看，壳体采用上下拼接的密封式结构，侧面预留了线缆穿装的格兰头安装位，顶部突出的红色指示灯直接与开关内部的状态触点联动，当开关切至对应导通档位时，指示灯同步点亮，操作人员在数米外就能快速判断当前开关的导通状态，避免误操作。正面的操作旋钮采用大尺寸拨杆设计，操作人员佩戴劳保手套时也能顺畅完成档位切换，旋钮底座的红色面板做了档位标识刻印，

　　四个档位的定位槽带有清晰的顿挫手感，切换到位后能自动锁止，不会因为现场设备振动出现档位偏移的情况。安装边界上，壳体主体采用矩形方正结构，四个角点预留了沉头安装孔，可直接通过螺栓固定在设备外壁或者操作箱安装板上，底部的线缆接头采用标准公制螺纹，适配现场常用的金属防水软管或者塑料波纹管，不需要额外做转接头适配。设计过程中优先考虑了现场使用的可靠性，壳体侧壁做了加强筋结构，提升整体抗冲击性能，即使现场有工件磕碰也不容易出现壳体开裂的情况，内部的触点组件与指示灯模块采用模块化拼接设计，后期如果出现触点烧蚀或者指示灯损坏，不需要整体更换开关，只需要拆开壳体更换对应模块即可，降低现场维护的成本。开关的操作扭矩经过调校，

　　既不会因为扭矩过小导致误碰切换，也不会因为扭矩过大让操作人员切换档位时费力，四个档位的触点之间做了绝缘隔离，避免不同回路之间出现爬电、串电的问题，顶部的指示灯灯罩采用耐老化的工程塑料，长期暴露在户外紫外线环境下也不会出现发黄、透光率下降的问题。在实际选型应用中，这类开关常用来控制小型设备的多档转速切换、输送线的多段启停控制、照明回路的分路控制，相比集成在主控柜内的开关，它能让操作人员在设备作业点就近完成操作，不需要往返于主控柜和作业点之间，提升现场操作的效率。建模过程中对开关的所有配合间隙做了还原，包括旋钮与面板之间的转动间隙、壳体拼接处的密封槽结构、安装孔的沉头深度、格兰头的螺纹细节，模型的装配关系完全按照实物的装配逻辑搭建，可直接用来做操作箱的布局干涉检查、现场安装位置的模拟排布，也能作为电气教学、设备操作演示的可视化素材。
