输送机配套可旋转传感器安装固定支架

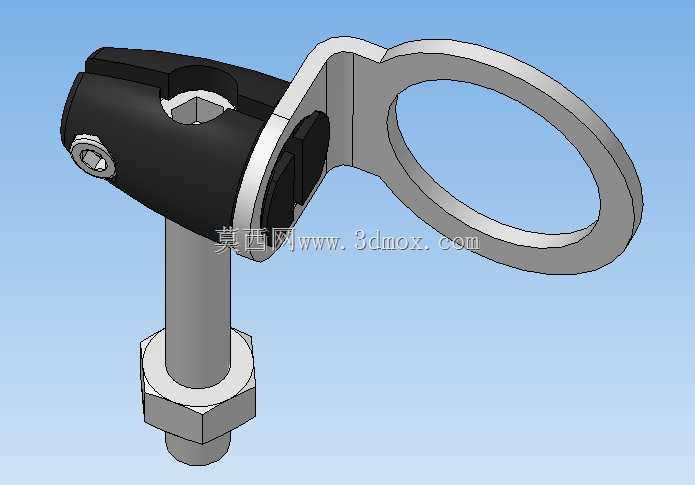

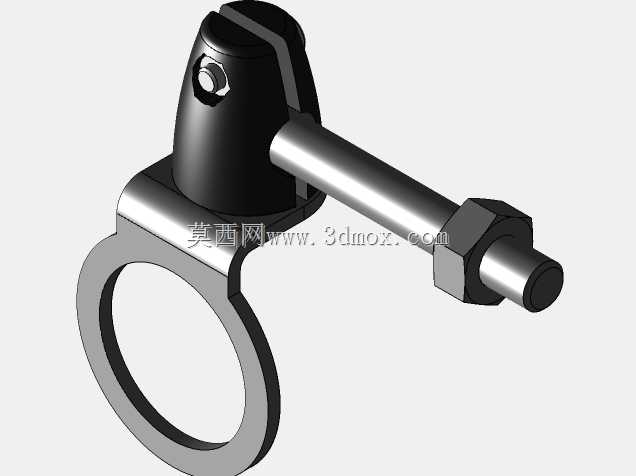

　　在散料输送、包装线输送、自动化分拣线等连续输送作业场景中，传感器的安装角度、固定可靠性直接决定了物料检测、位置触发、速度反馈等信号的采集精度，常规固定式支架往往无法适配现场安装后的角度微调需求，一旦输送线运行中出现物料位置偏移、设备小幅振动移位，就容易出现检测盲区、信号误触发等问题，这款可旋转的传感器安装支架正是针对这类现场痛点设计的专用安装构件。从结构功能来看，该支架分为夹持固定段、旋转铰接段、传感器承载环三个核心功能部分，夹持段采用开口抱箍式结构，配套锁紧螺钉实现对安装杆的抱紧固定，可适配现场常用的圆截面安装立杆，抱箍内侧做了防滑贴合处理，锁紧后可承受输送线运行带来的持续振动，不会出现沿杆下滑、绕杆偏转的问题；

　　旋转铰接段内置阻尼定位结构，松开锁紧侧的旋钮即可实现承载环的角度旋转调整，调整到位后锁紧即可锁定角度，调整范围覆盖现场绝大多数检测角度需求，无需额外加工转接件即可完成角度校准；末端的环形承载位为标准传感器安装接口，可直接卡入对应外径的圆柱型光电传感器、接近传感器，环体侧面预留的紧定螺钉孔可实现传感器的轴向固定，防止传感器在长期振动中从环位脱出。设计过程中优先考虑了现场安装的容错性，夹持段的开口尺寸做了小幅公差冗余，可适配一定直径偏差的现场安装杆，无需严格匹配立杆外径即可实现可靠抱紧；旋转段的铰接轴做了防脱设计，即使完全松开锁紧旋钮，铰接部分也不会分离脱落，避免现场高空安装、狭小空间安装时出现零件掉落的问题；

　　整体结构没有易损的薄壁结构，所有受力部位的壁厚都经过振动工况下的强度校核，在输送线长期连续运行的振动环境下不会出现结构疲劳断裂。从安装边界来看，该支架的立杆夹持端适配直径12mm至16mm的圆安装杆，夹持后沿立杆轴向的固定位置可任意调整，不受安装孔位限制；末端承载环的内孔直径适配常用的30mm外径圆柱型传感器，传感器装入后可沿环的轴向调整伸出长度，匹配不同检测距离的传感器需求；旋转调整的角度范围可达正负45度，调整时不会与夹持段、安装立杆发生结构干涉，安装完成后整体突出安装立杆的横向尺寸控制在合理范围，不会突出到输送物料的通行区域，避免被运行中的物料剐蹭。现场使用时，先将夹持段的抱箍套入预设的安装立杆，

　　初步移动到需要的安装高度后预紧锁螺钉，随后将传感器装入末端环形承载位，预紧环侧的紧定螺钉，接通传感器电源后根据检测信号的反馈情况，松开铰接段的锁紧旋钮调整传感器的检测角度，待信号稳定触发、无检测盲区后，依次锁紧抱箍螺钉、铰接锁紧旋钮、传感器紧定螺钉即可完成安装，整个安装过程无需额外制作转接板，单人即可在十分钟内完成安装与角度校准，相比传统的角铁焊接支架、平板式固定支架，可大幅缩短现场安装调试的时间，同时后续维护时若需要调整检测位置、更换传感器，也无需拆卸整个支架，仅需松开对应部位的锁紧件即可完成调整。结构细节上，抱箍与铰接段的连接部位做了加强筋过渡，避免长期受传感器重量负载、振动冲击出现连接部位断裂；所有锁紧螺钉均采用标准内六角圆柱头螺钉，现场使用常规内六角扳手即可完成所有锁紧操作，无需配备特殊工具；金属部件表面做了氧化防锈处理，可适配车间内多尘、轻度潮湿的作业环境，长期使用不会出现锈蚀卡死的问题，即使在有轻度腐蚀性气体的包装车间、仓储分拣线环境中，也能保持结构的调节灵活性与固定可靠性。
