三款适配英制轴的带座外球面轴承结构

　　在轻工输送、食品包装、小型农机这类采用英制尺寸轴系的设备场景里，带座轴承的选型适配一直是容易被忽略的细节点——不少进口线体、二手引进设备的传动轴采用英制直径规格，常规公制内孔轴承无法直接装配，强行配做衬套会引入同轴度误差，长期运行容易出现跑圈、温升异常的问题。这组三款不同规格的插入式英制轴带座轴承，就是针对这类英制轴系的支撑需求设计的，直接匹配对应英寸规格的轴径，省去轴端改制或者衬套适配的工序，装配时直接将轴承内孔插入轴端，拧紧顶丝即可完成固定，大幅缩短现场装配的调整周期。

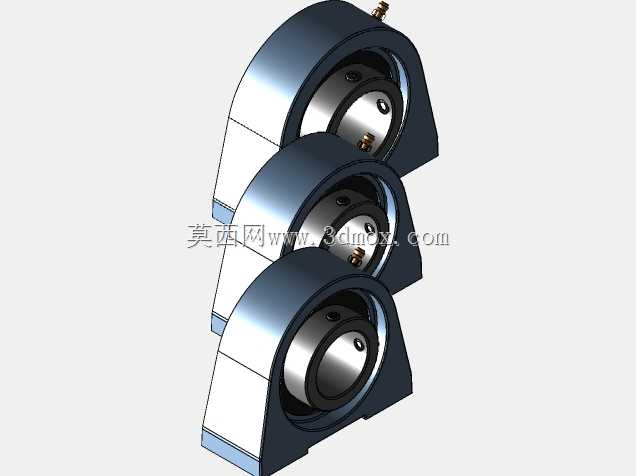

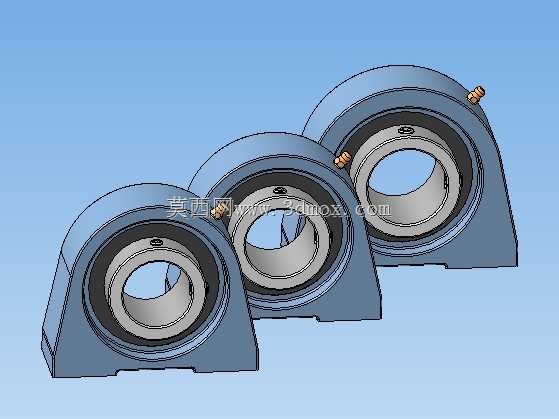

　　从结构设计来看，三款轴承均采用菱形立式冲压座搭配外球面球轴承的组合形式，座体的安装孔位采用对称长圆孔设计，安装时可以在小范围内调整中心距，抵消机架焊接、钣金加工带来的孔位偏差，对非精密加工的机架适配性更好。轴承外圈与座体采用球面配合结构，具备一定的自动调心能力，当轴系受载出现轻微挠曲、或者安装面存在小角度平面度误差时，轴承可以自动补偿角度偏差，避免滚动体承受额外的附加力矩，有效降低早期失效的概率。轴承内圈延伸端设置有内六角顶丝，装配到位后拧紧顶丝即可实现内圈与轴的周向固定，相比紧定套锁紧的结构，安装拆卸更便捷，适合转速不高、载荷平稳的中低速传动场景。

　　三款轴承分别对应1-11/16英寸、1-3/4英寸、1-15/16英寸三种常用英制轴径，覆盖了小型输送线辊筒、风机叶轮轴、小型农机传动箱输出轴这类常见英制轴的支撑需求。座体的安装边界尺寸按照对应载荷等级做了梯度设计，小规格款座体总高度更低、安装孔距更小，适合安装空间紧凑的轻载场景；大规格款座体壁厚更厚，轴承内圈宽度更大，额定动载荷更高，可以承受一定的径向载荷与小幅轴向窜动。轴承的密封结构采用接触式橡胶密封圈搭配内置防尘盖的双重设计，在多粉尘、有少量飞溅的车间环境下，可以有效阻挡外界粉尘、水汽进入轴承滚道内部，延长润滑脂的使用寿命，日常维护时仅需通过座体顶部的注油嘴定期补充润滑脂即可，无需频繁拆解轴承。

　　在三维建模过程中，需要重点关注几个配合尺寸的精度控制：首先是轴承内孔的英制尺寸公差，需要严格按照英制轴的配合公差带设置，保证插入装配时间隙均匀，顶丝锁紧后不会出现松动；其次是座体球面腔与轴承外圈球面的配合间隙，间隙过大会导致支撑刚性不足，间隙过小则会丧失调心能力，建模时需要按照行业通用的配合公差预留合理间隙；另外座体安装孔的长圆孔尺寸需要兼顾调整量与安装螺栓的规格匹配，避免出现螺栓无法穿入或者调整量不足的问题。这类带座轴承在实际选型时，除了匹配轴径尺寸，还需要核算额定动载荷是否满足设备运行的载荷要求，同时确认安装面的空间尺寸是否与座体的安装边界匹配，避免出现安装干涉的问题。在装配时需要注意，顶丝需要交替拧紧，避免内圈单侧受力导致轴系偏斜，安装完成后需要手动转动轴系确认转动灵活无卡滞，再进行空载试运转确认温升正常后再投入负载运行。
