巴鲁夫BNI PNT-507机器人执行电路切换装置

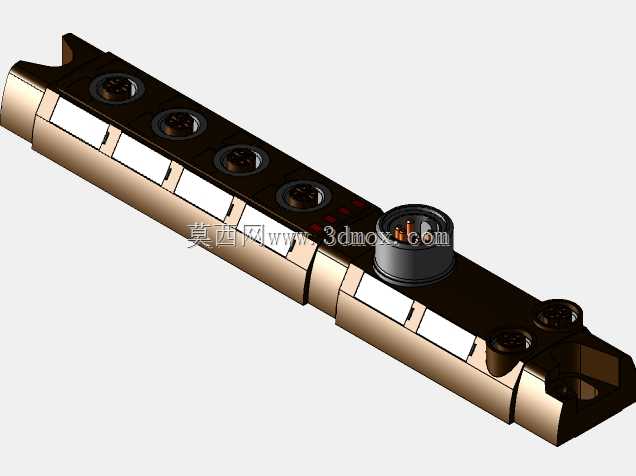

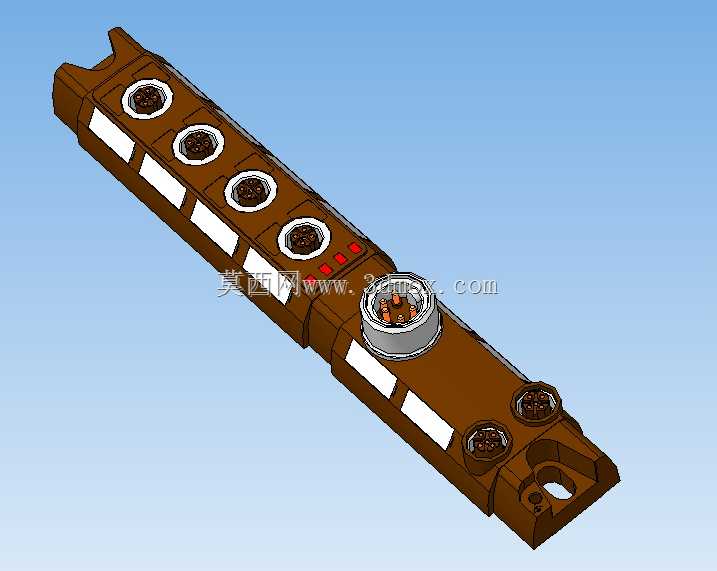

　　在汽车焊装、3C电子组装这类多工位机器人作业场景里，末端执行器的信号通路切换一直是布线环节的痛点——以往直接从控制柜拉多组线缆到末端，不仅拖链负载大、弯折寿命短，换型时拆接线缆还容易出现针脚虚接、信号干扰的问题，这款电路切换模块就是为解决这类工程痛点设计的。从结构上看，整体采用长条形窄幅设计，主体截面为适配工业安装型材的矩形，长度方向预留了多组M12规格的圆形连接器接口，单侧排布的接口对应不同执行单元的信号通路，端部的大尺寸接口作为总线输入端口，直接对接机器人本体的IO总线，省去了中间分线的冗余环节。设计阶段优先考虑了工业现场的安装兼容性，模块底部预留了标准的型材安装卡槽，既可以直接卡在机器人末端的安装铝型材上，

　　也能通过侧边的安装孔配合螺丝固定在工装治具的侧边，安装边界控制得非常紧凑，不会额外占用末端执行器的作业空间，避免和工件、夹具发生运动干涉。功能层面，这款模块承担的是执行电路的通路切换与信号分配作用，当机器人切换不同作业工序时，模块内部的切换电路会根据主控下发的指令，接通对应执行器的供电与信号回路，比如焊装工位切换焊枪、抓手、打磨工具时，不需要人工插拔线缆，模块会自动完成通路切换，同时内置的信号屏蔽结构能隔绝焊接现场的电磁干扰，保证信号传输的稳定性，不会出现误触发执行器动作的安全隐患。外壳采用增强型工程塑料注塑成型，表面做了抗油污、抗切削液的涂层处理，适配车间多油污、多切削液飞溅的作业环境，接口处都做了密封设计，

　　达到工业现场常用的IP67防护等级，日常作业时的切削液飞溅、粉尘附着都不会影响内部电路的正常工作。模块上的小型指示灯对应每一路通路的工作状态，现场调试时不需要外接测试设备，直接通过指示灯就能判断每一路电路的通断状态，大幅降低现场排查故障的时间成本。从建模细节来看，所有接口的安装尺寸、卡扣位置都严格按照实物的安装公差做了还原，连接器的针脚排布、外壳的加强筋位置、安装孔的沉头深度都和实物一致，在做机器人末端的整体布线仿真时，可以直接调用这个模型做干涉检查，提前验证线缆弯折半径、模块安装位置是否合理，避免现场安装时出现空间不足、线缆拉扯的问题。不同于普通的分线模块，这款切换模块集成了电路切换的控制逻辑，不需要额外外接继电器组，

　　整体集成度更高，在紧凑的机器人末端安装空间里优势非常明显，尤其是在多工具快换的作业场景下，能大幅简化末端的布线结构，降低拖链的负载，延长线缆的使用寿命。设计时还考虑了模块的散热需求，外壳上的白色标识条下方预留了细微的散热缝隙，内部电路工作时产生的热量可以通过缝隙自然散出，长时间连续作业也不会出现过热导致的信号不稳定问题。接口的排布做了错位优化，相邻接口之间预留了足够的扳手操作空间，现场接线时不需要使用特殊工具，普通的开口扳手就能完成连接器的紧固，不会出现相邻接口干涉导致拧不紧的问题。端部的安装挂孔还支持悬空吊装的安装方式，在一些空间受限的工位，不需要额外做安装支架，直接通过挂孔就能把模块固定在工装的侧边，适配不同现场的安装条件。
