机器人系统配套步进电机数显控制模块

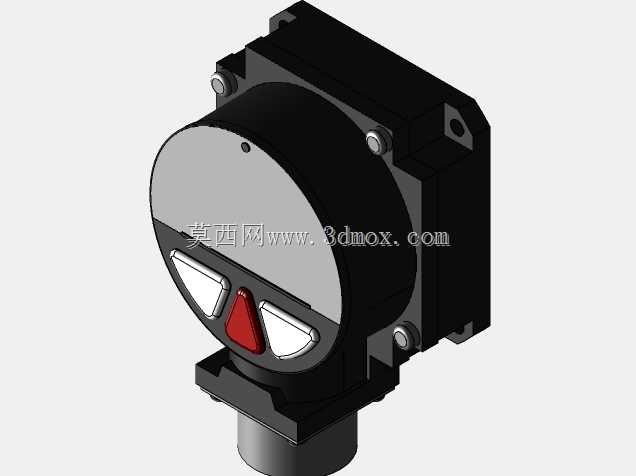

　　在工业机器人的关节驱动、末端执行器定位这类需要精准步进控制的场景里，这类控制模块是直接决定步进电机运行精度的核心配套部件，区别于通用型步进驱动器，它集成了参数显示、就地操作、状态反馈的一体化功能，不需要额外外接操作面板就能完成现场参数整定与运行状态监控，大幅缩减机器人电控柜的面板开孔与布线工作量。从结构设计来看，模块采用圆形操作显示面搭配侧装固定基座的布局，显示区域做了下沉式防护设计，外层的黑色壳体采用耐工业油污的硬质工程塑料材质，正面的数码管显示区做了遮光处理，即使在车间强光环境下也能清晰读取数值，上方的小型状态指示灯采用内嵌式安装，避免外力磕碰造成损坏，下方的三个操作按键做了凸起的防滑造型，中间的红色确认键采用差异化颜色设计，

　　现场操作人员戴劳保手套也能准确识别按键功能，不会出现误操作。安装接口部分，模块底部采用标准的圆柱式螺纹安装基座，适配工业现场常用的电气安装孔位，基座侧面预留了防水密封槽，搭配密封圈可以达到IP65的防护等级，能够直接安装在机器人本体的关节附近或者设备操作侧，不需要额外做防护外罩，侧面的四个固定螺栓采用内六角防松设计，设备运行产生的持续振动也不会造成连接松动。功能层面，模块内置了编码器信号采集通道，可以直接对接步进电机尾部的编码器反馈信号，实时显示电机的运行步数、转速、位置偏差数值，不需要额外外接数显表，正面的数码管支持双行数值显示，上行可以显示实时运行参数，下行显示设定参数，操作人员不需要切换界面就能同时对比设定值与实际值，

　　快速判断电机运行是否存在丢步问题。设计过程中重点考虑了工业现场的电磁兼容问题，壳体内部做了金属屏蔽层，避免机器人伺服系统运行时的电磁干扰造成显示数值跳变或者按键失灵，显示模块的驱动电路做了宽电压适配设计，可以直接对接机器人系统常用的24V直流供电，不需要额外配置电源转换模块，接线端子采用快插式设计，现场接线时不需要焊接，直接插入导线就能完成连接，后期维护更换模块的时间可以压缩到五分钟以内。安装边界方面，模块整体的径向尺寸控制在100毫米以内，轴向突出安装面的尺寸不超过80毫米，不会和机器人周边的管线、结构件产生运动干涉，固定基座的螺纹规格采用工业通用的M30×1.5标准，和市面上多数压力、流量类传感器的安装尺寸兼容，

　　现场如果需要替换同类型的控制模块，不需要重新加工安装孔，直接替换就能完成适配。在机器人的实际运行场景里，这类模块可以直接安装在关节驱动单元附近，缩短编码器信号的传输距离，减少信号衰减造成的计数误差，相比把控制显示单元集中安装在电控柜内的方案，现场调试人员在机器人本体旁边就能完成参数调整，不需要往返于电控柜和设备之间，大幅提升调试效率，模块的按键操作逻辑做了简化设计，短按按键切换参数项，长按进入参数设定模式，不需要查阅复杂的操作手册就能完成基础参数设置，降低现场操作人员的使用门槛。壳体的边角位置全部做了圆角过渡处理，安装维护时不会划伤操作人员的手部，显示面板的外层采用高透耐磨的PC材质，长期擦拭也不会出现划痕影响读数，模块的整体重量控制在300克以内，安装在机器人运动部件上也不会增加过多的负载惯量，不会影响关节的动态响应性能。
