英制轴配套窄立式带座外球面轴承组件

　　这类带座外球面轴承组件，核心适配英制尺寸的传动轴，在轻工输送线、小型食品加工设备、农用辅助机具、非标自动化工作站的传动环节应用极广，很多需要快速拆装、后期维护频次高的转动点位，都会优先选这类集成式轴承单元，不用额外加工轴承座的安装配合面，能大幅缩短现场装配的调整周期。

　　从结构设计逻辑来看，这套组件把外球面球轴承的内圈锁紧结构、密封组件和铸造轴承座整合为一体，轴承外圈的球面与座体内腔的球面配合，自带一定的调心补偿能力，哪怕安装时传动轴的同轴度存在小幅偏差，或是设备运行中机架出现轻微形变，轴承也能正常转动，不会出现卡滞、内圈偏磨的问题。轴承顶部的注油嘴是直通式设计，后期补脂不用拆解轴承座，直接用标准黄油枪就能把润滑脂注入轴承滚道区域，适配长期连续运转的工况，能有效降低维护的人工成本。

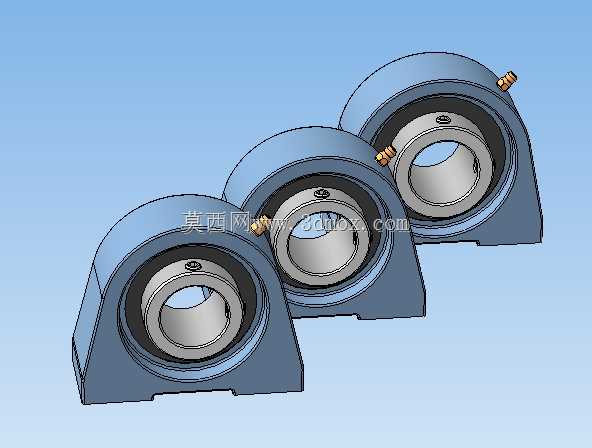

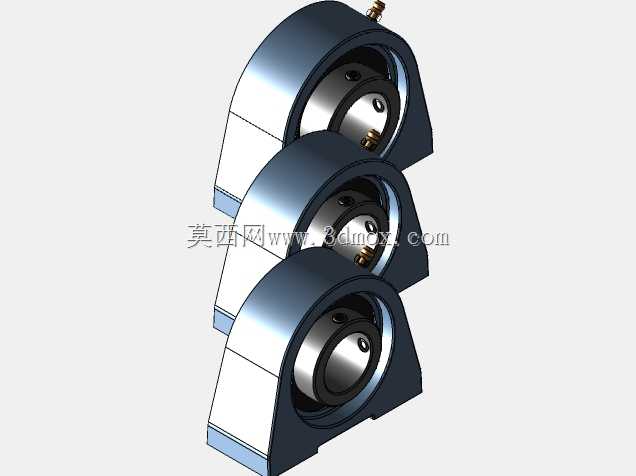

　　三个不同规格的单元分别对应三种常用英制轴径，适配1-3/8英寸、1-7/16英寸、1-1/2英寸的轴端安装，选型时不用额外换算公制尺寸，直接匹配对应英制轴的公差带即可。轴承座采用窄立式的安装结构，两个安装孔的中心距、座体总高度、底面安装面的平面度都经过统一校核，安装时只需要在设备机架上加工对应位置的通孔，用螺栓锁紧就能完成固定，不需要额外做止口定位，对安装面的加工精度要求比分体式轴承座低很多。

　　轴承内圈的锁紧采用顶丝结构，安装时把轴穿入内圈孔后，拧紧内圈上的两个紧定螺钉，就能把内圈和轴牢牢固定，能承受一定的径向载荷和小幅的轴向窜动，适合中低速、载荷平稳的传动场景。两侧的密封结构采用接触式橡胶密封圈，能阻挡外界的粉尘、碎屑、喷淋水汽进入轴承滚道，在有轻微扬尘、偶尔会有工艺液体飞溅的生产场景下，也能保证轴承内部的润滑脂不会快速流失，延长轴承的实际使用寿命。

　　建模过程中，首先要确认不同规格对应的轴承内孔尺寸、外圈球面直径、座体的安装孔位参数，先构建轴承座的铸造基体特征，预留出轴承外圈的配合球面、安装螺栓的沉孔、注油嘴的安装螺纹孔；之后构建外球面轴承的内圈、滚动体、保持架、密封圈、紧定螺钉、注油嘴等细节特征，保证轴承外圈球面和座体内腔球面的配合间隙符合实际装配公差，转动时不会出现干涉。建模时要注意区分铸造面和机加工面的特征差异，轴承座的安装底面、轴承配合的球面区域是机加工面，其余外表面是铸造拔模面，要保留合理的拔模斜度和铸造圆角，还原真实零件的工艺特征。

　　实际选型应用时，要注意核对安装面的空间边界，窄立式座的总宽度比标准立式座更窄，适合安装空间局促的点位，安装前要清理机架安装面的焊渣、毛刺，保证轴承座底面和安装面完全贴合，锁紧安装螺栓时要对角均匀施力，避免座体出现安装应力导致轴承内圈偏斜。穿轴时要注意轴端的倒角处理，避免刮伤轴承内圈的密封圈，紧定螺钉要在轴转动灵活无卡滞后再拧紧，锁紧后可以在螺钉位置点涂少量螺纹锁固胶，避免设备运行中螺钉松动导致轴承跑内圈。日常维护时按照运行周期定期通过注油嘴补充锂基润滑脂，就能保证轴承长期稳定运行，减少非计划停机的概率。
