AFAG IRG1MS致动器控制面板结构设计

　　这款致动器控制面板是自动化产线气动执行单元的核心控制部件，主要应用于轻工装配、物料搬运、电子元器件组装等场景下的气动致动器本地操作环节，在设备调试、工位手动干预、故障复位等工况下承担指令输入与状态反馈的作用。从实际使用场景来看，这类面板通常安装在气动致动器本体旁侧的工位支架上，或是直接集成在小型气动执行模组的外壳端部，操作人员无需走到总控制柜旁，在工位侧即可完成致动器的动作切换、急停触发、状态确认操作，大幅缩短调试与故障处理的步行路径，提升单工位操作效率。

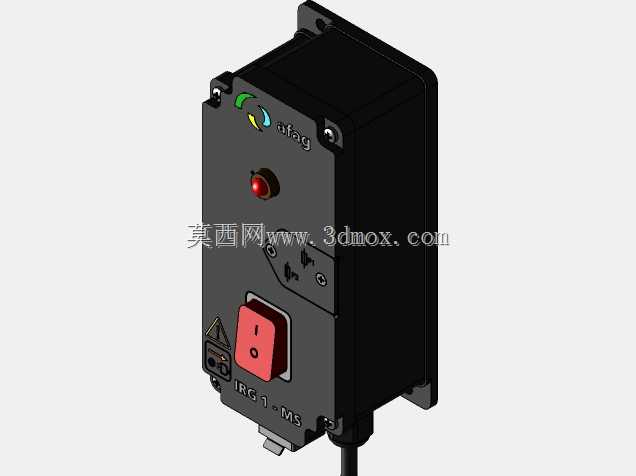

　　从功能特性上看，面板上设置的红色带灯按钮承担状态指示与复位触发功能，下方的红色翘板开关为带锁定结构的动力通断控件，可在设备维护时切断致动器的控制气路与信号回路，避免误操作引发的安全风险；面板上预留的标识刻印区域可根据实际工位需求标注致动器编号、动作方向、警示信息，适配多工位产线的差异化标识需求。面板外壳采用高强度工程塑料注塑成型，边角做圆弧过渡处理，避免工位操作时的磕碰损伤，外壳表面做细咬花处理，既可以减少车间环境下的指纹、油污附着，也能提升手持操作时的摩擦力，降低滑落风险。

　　在设计思路上，这款模型完全还原了实物的安装配合边界：背部的出线孔采用防水格兰头结构，适配直径6-8mm的多芯控制电缆，可满足车间常见的切削液飞溅、粉尘环境下的IP65防护要求；面板背部的四个安装螺柱采用M4内螺纹设计，安装孔位间距为120mm×65mm，可直接适配AFAG原厂IRG系列致动器的侧装接口，也可通过转接板安装在标准铝型材工位支架上，安装时无需额外打孔加工，直接采用标准紧固件即可完成固定。面板上的操作控件均做下沉式设计，按钮与开关的操作面低于外壳表面2mm，可避免工件搬运、工具放置时的意外触碰触发误动作，红色急停类控件周边预留15mm的操作空间，满足戴劳保手套操作时的空间需求，不会出现操作卡滞的问题。

　　从结构细节来看，面板内部预留了PCB板安装槽与接线端子固定位，槽位尺寸适配常见的100mm×50mm小型控制板，接线区域与操作控件区域通过隔板分隔，避免接线时的导线端头触碰控件引脚引发短路；面板的上下合盖采用卡扣加螺丝的双重固定结构，卡扣承担初步定位与日常使用的扣合拉力，四角的M3螺丝承担密封压紧力，合盖接缝处预留密封胶条安装槽，可填充直径2mm的发泡橡胶条，提升整体防护性能。出线位置的格兰头与外壳为一体式结构，相比后期加装的分体式格兰头，减少了一个密封泄漏点，更适合在有少量切削液、润滑油飞溅的机加工与装配工位使用。

　　在实际选型适配时，这款面板的外部整体尺寸为135mm×75mm×32mm，厚度方向的尺寸控制较为紧凑，安装后不会过多占用工位侧的操作空间，即使在排布密集的多工位转盘设备上，相邻工位的面板也不会出现安装干涉。面板上的控件布局符合一线操作人员的使用习惯，状态指示灯位于视线平齐的上部区域，动力开关位于操作顺手的中部区域，警示标识贴附位置位于开关旁侧，操作人员抬手即可完成操作，低头即可看到状态提示与警示信息，符合人机工程学的设计要求。模型还原了实物的所有装配细节，包括螺丝头的沉孔结构、标识刻印的凹凸纹理、电缆出线的弯折预留空间，在做产线三维布局时可直接导入使用，无需再做结构简化，能够准确模拟安装后的空间干涉情况，为产线布局设计、工位操作空间校核提供准确的模型参考。
