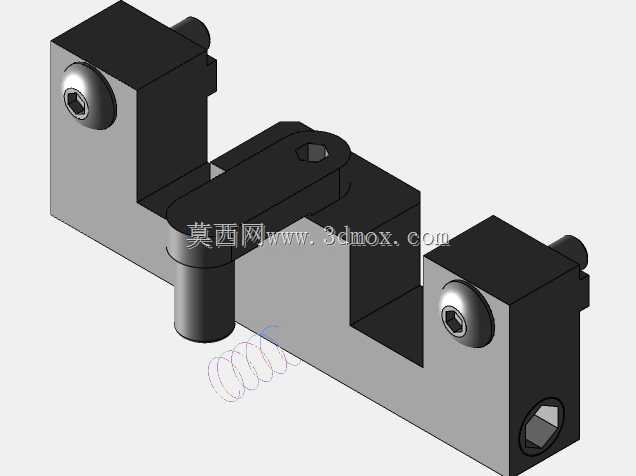

在散料输送、流水线生产的工况现场,输送机配套的检测仪表往往需要一套可靠的力传递结构,来完成检测触发、位置反馈、阈值调节的动作,这套杠杆组件就是为这类场景设计的核心传力部件。从结构布局来看,整个组件采用集成式阀块式基体设计,所有功能部件都内嵌在矩形的安装基座内,没有外露的易磕碰结构,能适应输送现场多粉尘、偶有物料飞溅的恶劣环境,安装时只需要通过基座两端的内六角沉头螺钉完成固定,不需要额外设计复杂的安装支架,能直接贴合在仪表的安装面板或者输送机的侧架基准面上,安装基准面的平面度要求控制在0.1mm以内即可保证动作顺畅,不会出现卡滞问题。

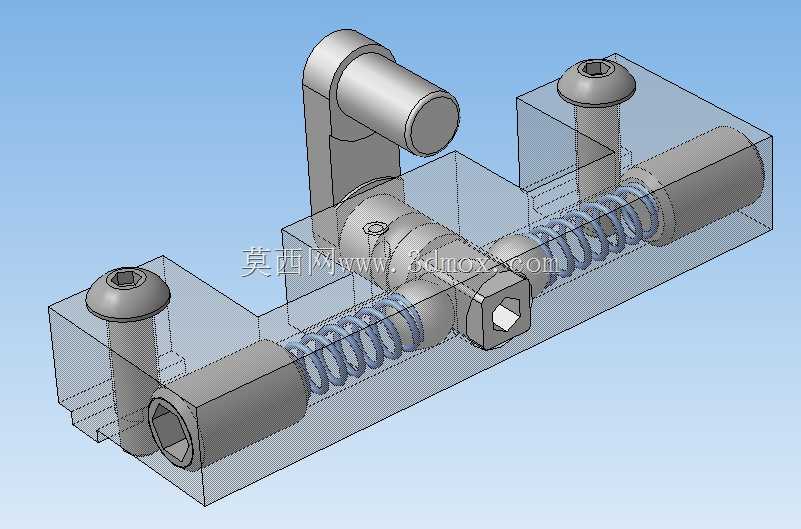

组件的核心传力路径从侧方伸出的拐臂输入端开始,拐臂采用L型弯折结构,输入端做了圆柱面加厚处理,用来承接外部触发件的作用力,不管是输送带上物料到位的触碰推力,还是配套检测拨杆的摆动力,都能通过这个拐臂转化为沿基体轴向的直线位移。拐臂和内部的滑动阀芯采用嵌入式铰接结构,铰接处预留了0.05mm的配合间隙,既能保证拐臂摆动时没有旷量,又不会因为加工公差导致转动卡涩,滑动阀芯的中段设计了两个弹簧定位轴肩,左右两侧各布置一根等刚度的圆柱螺旋压缩弹簧,这种对置弹簧的设计能让阀芯在两个方向上都有稳定的复位力,不管拐臂是受外力压入还是受反向力拉出,都能在撤去外力后精准回到中位位置,避免了单弹簧结构只能单向复位、反向动作需要依赖外力归位的缺陷。
在阀芯的输出端,设计了内六角的调节螺塞结构,这个螺塞一方面可以调整弹簧的预压缩量,以此改变整个杠杆组件的触发力阈值,现场调试时不需要拆解整个组件,只需要用内六角扳手转动端侧的螺塞,就能在一定范围内调节触发需要的作用力大小,适配不同检测灵敏度要求的仪表;另一方面螺塞的中心做了通孔结构,可以直接对接仪表的检测触头,把阀芯的直线位移直接传递给仪表内部的检测元件,减少了中间传力环节的间隙误差,能把位移传递的精度控制在0.02mm以内,完全满足工业级检测仪表的精度要求。基体上的两个安装螺钉孔采用沉头设计,螺钉拧紧后头部完全埋入基体表面,不会突出干涉周边的其他管线或者部件,基体的内部流道(也就是阀芯的安装孔)采用同轴镗削加工,内壁粗糙度控制在Ra1.6,和阀芯的配合间隙控制在0.03mm,既能保证阀芯滑动顺畅,又能阻挡现场的粉尘、细颗粒物料进入配合面,延长组件的维护周期。
从实际使用的场景来看,这类杠杆组件常配套在输送机的速度检测、料位检测、跑偏检测类仪表上,比如带式输送机的料流检测装置,当输送带上的物料堆积到设定高度时,会触碰拐臂的伸出端,通过杠杆传力触发内部的微动开关或者位移传感器,输出料流到位的信号;又比如输送机的链条张紧检测,拐臂抵在张紧轮的摆架上,当链条松弛张紧轮位移超过阈值时,阀芯位移触发报警信号。相比外露式的杠杆结构,这种集成式的设计不需要额外做防尘防护,在矿山、港口、粮食加工这类输送现场的多粉尘环境下,能连续工作上万小时不需要拆解维护,弹簧采用65Mn材质做淬火回火处理,表面做发黑防锈处理,能适应潮湿、有轻微腐蚀性的工况,拐臂和阀芯采用45号钢调质处理,表面硬度达到HB220-250,承受反复的触碰冲击不会出现变形或者断裂问题。
在安装边界上,整个组件的基体长度控制在120mm以内,宽度40mm,高度(含拐臂抬起的最高位置)不超过80mm,在输送机侧架或者仪表壳体上预留对应的安装孔位时,只需要留出150mm*60mm的安装平面,同时在拐臂的摆动方向上预留30mm的摆动空间即可,不需要额外的避让空间,非常适合在现有输送机设备的仪表改造项目中使用,不需要对原有设备的结构做大规模改动,直接替换原有老旧的传力结构就能完成升级。组件的动作行程设计为10mm,对应的拐臂摆动角度为15度,这个行程范围刚好匹配大多数工业检测仪表的触发行程,不会因为行程过大损坏仪表内部元件,也不会因为行程过小导致信号触发不灵敏。在设计过程中,特意将所有的配合面都做了圆角过渡,没有尖锐的棱角,一方面避免安装调试时划伤操作人员,另一方面也能减少应力集中,在承受反复冲击载荷时不会出现应力开裂的问题。
