三款适配英制轴的立式带座轴承结构

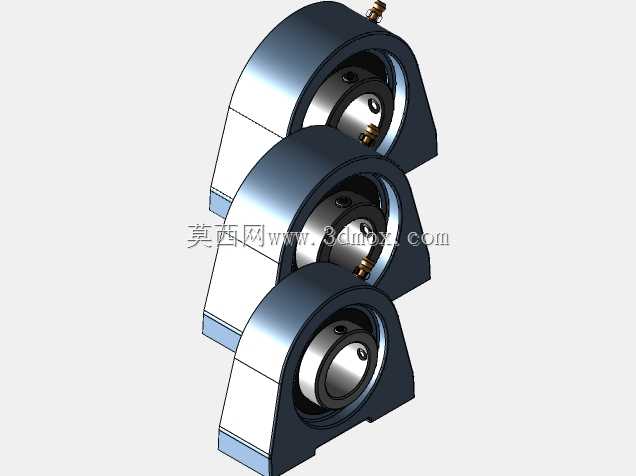

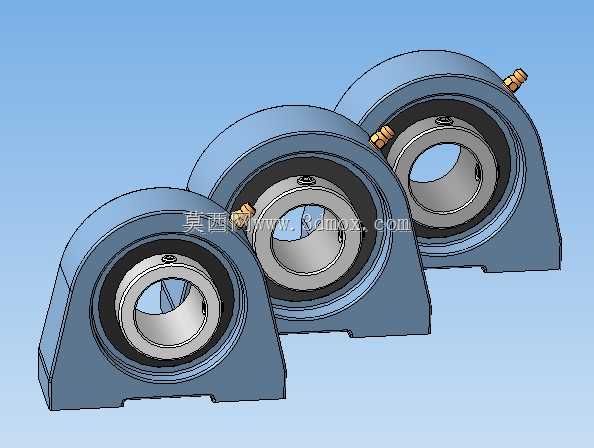

　　在轻工输送线、小型食品加工设备、老式进口农机维修改造的场景里，经常会遇到轴径为英制规格的传动布局，这时候公制规格的带座轴承往往无法直接适配，强行改制轴径不仅会削弱轴的抗扭强度，还会额外增加机加工序的成本与周期，这类适配英制轴的插入式带座轴承，就是针对这类场景开发的标准化支撑组件。三款轴承均采用矮脚立式安装座结构，安装底座的两个螺栓孔采用对称沉头设计，安装时螺栓从座体上方穿入，可直接固定在设备的安装基板或者型材架上，不需要在安装面下方预留螺母锁紧的操作空间，对于安装空间局促、设备框架下方走线走管密集的布局非常友好，能有效压缩设备横向与纵向的安装占用空间。轴承内圈采用直孔插入式设计，装配时不需要对轴端做锥度加工或者额外加工定位轴肩，

　　只需要将加工好的英制光轴直接插入内圈，拧紧内圈上的紧定螺钉即可完成轴向与周向固定，现场装配效率比传统锥孔带座轴承高40%左右，特别适合流水线现场快速更换、设备应急维修的作业场景。三款轴承分别对应1-3/16英寸、1-1/4英寸、1-5/16英寸三种常用英制轴径，覆盖了小型输送辊筒、农用机具输出轴、小型风机主轴的常用轴径范围，选型时只需要匹配对应轴径即可，不需要额外校核内圈与轴的配合公差，所有配合尺寸均按照英制传动件的标准公差带做了适配，正常工况下内圈与轴的配合不会出现跑内圈的磨损问题。座体采用灰铸铁一体铸造成型，铸造后经过时效处理消除内应力，后续安装面与轴承孔的加工采用一次装夹完成，保证轴承孔轴线与安装底面的平行度控制在0.

　　02mm以内，避免安装后轴系出现附加弯矩，导致轴承提前疲劳失效。轴承内置的滚动体采用高碳铬轴承钢淬火处理，硬度达到HRC60-64，保持架采用冲压钢板结构，能承受中等径向载荷与少量的轴向窜动，座体顶部预留了黄油嘴安装位，可定期补充润滑脂，在粉尘较多的输送场景、或者有少量水汽飞溅的食品加工场景下，轴承两侧的接触式橡胶密封圈能有效阻挡外界杂质进入滚道，延长维护周期。从设计逻辑上看，这类轴承没有追求过高的载荷冗余，而是把设计重点放在了安装便捷性与英制轴的适配性上，座体的轮廓做了圆弧过渡处理，没有尖锐的棱角，在人员经常靠近的设备工位使用时，能避免磕碰造成的工伤，同时圆弧过渡的结构也能减少铸造时的应力集中，提升座体的抗冲击性能。安装边界方面，

　　三款轴承的底座安装孔距随轴径增大按比例递增，最小规格的安装孔距为95mm，最大规格为112mm，安装时只需要在基板上按照对应孔距加工两个M10或者M12的螺栓过孔即可，不需要做复杂的安装槽或者定位台阶，轴承座中心高从最小规格的33mm到最大规格的42mm，选型时可根据轴系的中心高要求直接匹配，不需要额外加装调整垫片。在实际使用中，这类轴承常被用在跨境出口的小型设备上，因为欧美地区的小型民用设备、农用机具普遍采用英制尺寸体系，直接选用这类适配英制轴的带座轴承，能避免出口设备在海外维修时找不到替换配件的问题，同时在国内老旧进口设备的维修改造中，这类轴承也能直接替换原装进口件，采购成本仅为进口件的三分之一左右，且交付周期更短。轴承的注油嘴采用通用的直通式黄油嘴，和国内常规的黄油枪嘴完全适配，维护时不需要准备特殊规格的注油工具，日常巡检时只需要按照运行时长每三个月补注一次锂基脂即可，在常温连续运行的工况下，轴承的设计使用寿命能达到12000小时以上，完全能满足一般工业设备的使用要求。
