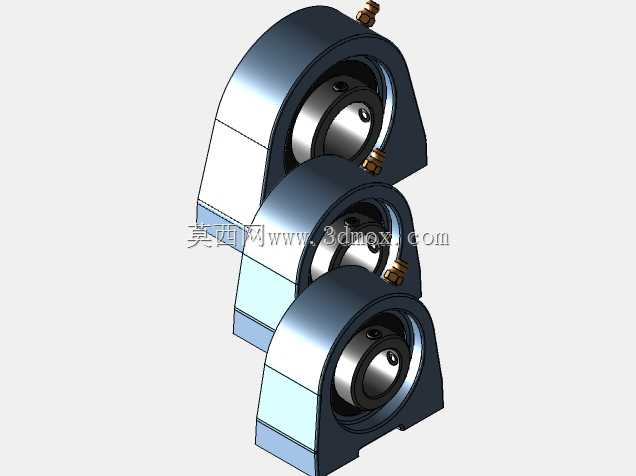

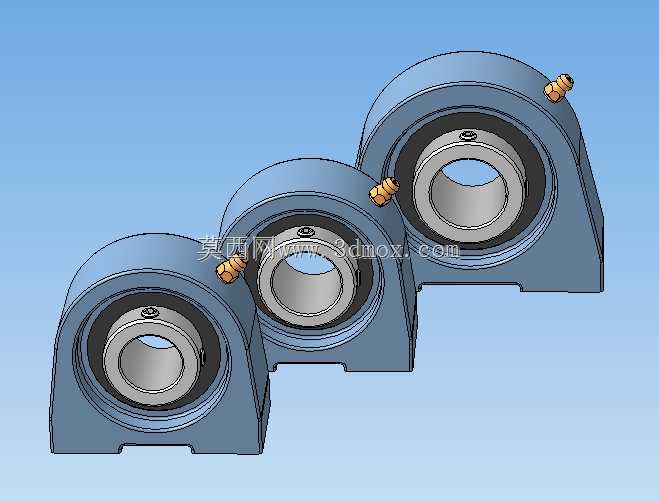

三款适配英制轴的立式带座轴承结构

　　在轻工输送、食品包装、小型自动化产线的传动布局中，经常会遇到采用英制尺寸轴系的配套需求，这类场景下常规公制孔径的带座轴承无法直接适配，重新加工轴径又会打乱原有设备的尺寸链，增加现场改制的工作量，适配英制轴的插入式带座轴承就是为这类场景开发的支撑部件。本次呈现的三款轴承单元，分别对应7/8英寸、1英寸、1又1/8英寸三种常用英制轴径，覆盖了小型输送辊道、包装设备送料机构、辅助传动辊组的常用轴系规格，能直接匹配对应尺寸的英制光轴，无需额外加工轴肩或者定制衬套，大幅缩短现场装配的调整周期。从结构设计来看，这三款轴承都采用了立式矮座的安装形式，座体为铸铁材质一体铸造成型，底部设置两个贯通的安装螺栓孔，安装面做了铣平处理，

　　能和设备安装基板实现稳定贴合，避免装配后出现轴承偏斜导致的轴系卡滞问题。轴承本体为外球面球轴承结构，内孔为光孔设计，配合侧面的紧定螺钉实现和轴的锁紧固定，装配时只需要将轴插入轴承内孔，调整好轴的轴向位置后拧紧两个对称布置的紧定螺钉，就能完成轴和轴承的相对固定，对轴的加工精度要求更低，允许轴存在少量的安装角度偏差，能自动补偿一定范围内的同轴度误差，适合现场安装精度有限的轻型传动场景。轴承座上方预留了注油嘴安装位，配套的铜质注油嘴直接连通轴承内部的滚道空间，设备日常维护时不需要拆卸轴承或者周边的防护结构，直接通过注油嘴补充润滑脂即可，能有效延长轴承的使用寿命，减少设备停机维护的频次。从安装边界来看，

　　三款轴承的座体安装孔距随孔径增大对应递增，最小规格对应7/8英寸轴的单元，安装孔距适配轻型20系列铝型材的安装槽间距，能直接固定在铝型材搭建的小型设备机架上；中间1英寸轴径的规格，适配常规中型输送线的侧板安装位，可用于支撑输送辊筒的从动端；最大1又1/8英寸轴径的规格，承载能力更高，可用于小型皮带输送机的主动辊支撑，能承受一定的径向载荷和少量的轴向窜动。设计这类轴承单元时，首先要保证内孔尺寸严格符合英制轴的公差配合要求，内孔和轴的配合采用间隙适中的过渡配合，既保证轴能顺利插入，又不会因为间隙过大导致锁紧后出现轴的偏心晃动；其次座体的轴承安装孔和底部安装面的垂直度要控制在合理公差范围内，避免轴承装入座体后出现内圈偏斜，

　　导致轴转动时阻力增大、温升过快；另外注油通道的设计要避开轴承的钢球保持架位置，保证润滑脂能顺利到达滚道接触区域，同时要在轴承两侧设置接触式密封圈，阻挡外界的粉尘、碎屑进入轴承内部，适配生产现场存在少量粉尘的作业环境。在实际选型应用中，需要先确认所用英制轴的实际外径尺寸，匹配对应孔径的轴承单元，再根据设备的安装空间确认座体的总高度、安装孔距是否符合布局要求，同时要核算轴系工作时的径向载荷，确保所选轴承的额定静载荷、动载荷满足工况需求，避免长期过载使用导致轴承提前失效。这类带座轴承的外球面结构自带一定的调心性能，当两个支撑座的安装面存在少量高度差，或者轴存在轻微弯曲变形时，轴承内圈可以相对外圈做小角度的偏转，不会出现卡滞现象，这一特性对于长轴系的多点支撑场景尤为实用，能降低对长轴加工直线度和安装座位置精度的要求，降低整体结构的加工和装配成本。
