输送机用可调式传感器安装固定支架

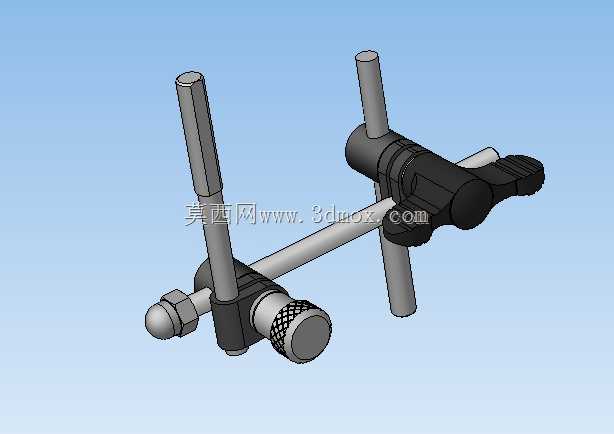

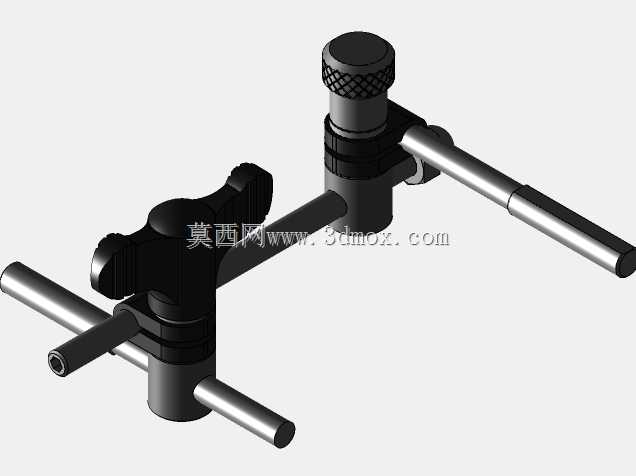

　　在散料输送、包装线分拣、物流仓储输送等各类连续输送作业场景中，传感器的安装定位精度直接决定了物料检测、位置触发、速度反馈等环节的运行可靠性，常规的固定式传感器安装座往往无法适配现场多变的安装位差、检测角度调整需求，这款组合式支架正是针对这类现场痛点设计的安装构件。从结构组成来看，整套支架包含十字交叉的光杆安装轴、快锁式夹座、端部限位结构以及传感器安装端几个核心部分，光杆轴采用标准圆柱光轴作为支撑基体，表面做硬化处理降低长期调整带来的磨损，夹座内部采用抱紧式锁紧结构，无需额外打孔即可在光杆的任意轴向位置完成锁紧固定，调整时只需松开夹座的锁紧旋钮，即可沿光杆轴向滑动、绕光杆周向旋转，待传感器对准检测位置后拧紧旋钮即可完成固定，

　　全程无需拆卸主体结构，适配现场调试阶段频繁调整检测位的需求。实际应用中，这类支架通常安装在输送机的侧梁、横梁或者专用安装立柱上，横向伸出的光杆可以跨过输送线的边缘，将传感器探头延伸至输送带上方或者侧面的检测点位，针对不同宽度的输送线、不同检测高度的物料，可通过调整两个垂直方向光杆的伸出长度，覆盖不同的安装边界，整套结构的安装边界可根据光杆长度灵活适配，常规配置下横向调整行程可达200mm，纵向调整行程可达150mm，周向角度可实现360度任意旋转，能够覆盖绝大多数输送场景下光电传感器、接近开关、行程开关等检测元件的安装需求。设计过程中充分考虑了现场工况的复杂性，夹座的锁紧旋钮采用滚花防滑设计，操作人员无需借助扳手等工具，

　　徒手即可完成锁紧与松开操作，降低现场调试的工具依赖；光杆端部设置有球头限位结构，避免调整过程中夹座从光杆端部滑脱造成构件掉落，同时球头结构也能降低安装调整过程中尖锐边角对操作人员的划伤风险；传感器安装端预留有标准的安装螺纹孔与穿位槽，可适配M12、M18等常见规格的圆柱型传感器，也可通过转接板安装方形检测元件，无需额外加工转接件即可完成传感器的固定。从受力角度来看，整套支架的受力路径清晰，传感器的重量、运行过程中的振动载荷通过夹座直接传递到光杆轴，再通过底部的固定端传递到输送机的主体结构上，夹座与光杆的接触面积经过优化，锁紧后不会出现长期振动下的位置滑移，避免传感器检测位偏移导致的检测失效问题；所有金属构件表面均做防锈处理，

　　可适配仓储、生产车间、包装车间等常规工业环境的使用需求，在有轻微粉尘、湿度波动的场景下也能长期保持锁紧可靠性。不同于一体化焊接的固定支架，这种组合式可调支架的所有构件均为标准化可拆分部件，当某一部分出现磨损或者损坏时，可单独更换对应零件，无需整套替换，降低后期维护成本；同时在项目初始设计阶段，设计人员可直接调用这类标准化支架模型，无需从零开始绘制安装支架结构，只需根据实际安装空间调整光杆长度、夹座位置即可快速完成传感器安装位的布局设计，大幅缩短输送设备的设计周期，也能提前验证传感器的检测视角是否存在遮挡、安装位置是否与输送物料产生干涉，减少现场安装调试阶段的整改工作量。在实际选型搭配时，可根据传感器的重量、现场振动幅度选择对应直径的光杆轴，针对重量较大的检测元件可选用直径更大的光杆提升整体结构刚性，避免检测过程中支架出现晃动影响检测精度；针对需要频繁调整检测位的工位，可在夹座位置加装刻度标识，实现调整位置的量化记录，方便后续维护时快速复位到原有检测位置。
