可调式铝型材输送机用传感器安装固定支架

　　在轻工包装、电子组装、食品输送等大量采用铝型材搭建输送线的生产场景中，传感器的安装定位精度直接决定了工件检测、工位触发、节拍控制的可靠性，传统的传感器固定方式多采用角码直接锁附在铝型材槽内，一旦产线调整工件规格、变更检测点位，就需要反复拆卸打孔，不仅调整效率低，还容易破坏铝型材的安装槽面，长期拆装还会出现固定松动、检测位置偏移的问题。这款可调式安装支架正是针对铝型材输送机的传感器安装痛点设计，整套结构完全适配工业铝型材的通用安装槽型，不需要对现有输送线梁体做二次加工，就能实现传感器位置的多维度灵活调整。

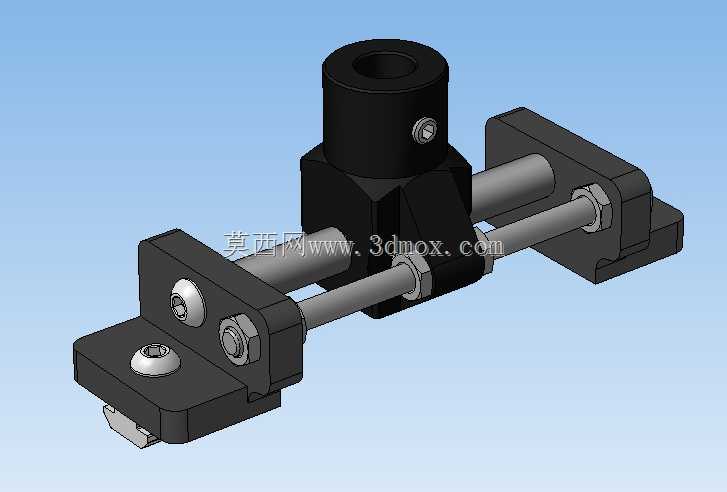

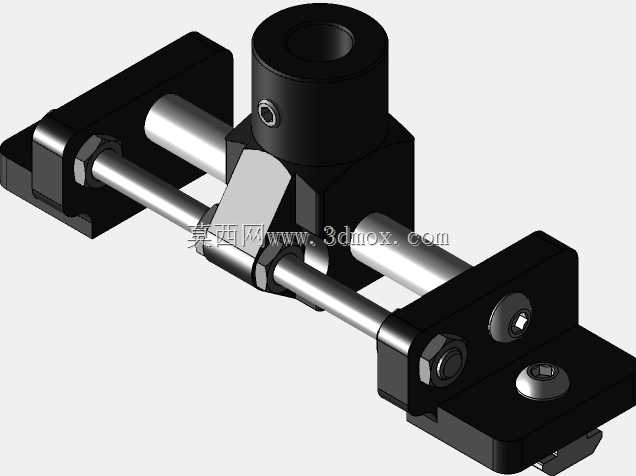

　　从结构功能来看，支架顶部设置了独立的传感器装夹座，内孔采用标准圆柱装夹结构，侧面配紧定螺钉，可适配市面上主流的圆柱型光电、接近、光纤类传感器，装夹时不会损伤传感器外壳，拧紧后可提供足够的夹持力，避免输送线运行过程中的振动导致传感器偏转。装夹座下方连接十字交叉的双光轴导向结构，两根平行的导向光轴沿垂直于输送方向布置，配合两个可独立滑动的安装夹块，每个夹块都自带T型螺栓锁紧结构，可直接卡入铝型材的T型槽内固定，松开夹块的锁紧螺钉时，整个装夹座可沿光轴轴向滑动，实现传感器在输送线宽度方向的位置调整，调整范围可覆盖常规30到60系列铝型材输送线的全幅宽度，满足不同宽度工件的边部检测、居中检测需求。同时光轴与夹块之间设置了可调式锁紧螺母，可调整光轴的轴向伸出长度，实现传感器沿输送方向的前后位置微调，配合顶部装夹座的高度旋转余量，可实现X/Y/Z三个方向以及检测角度的全维度调整，调整到位后拧紧所有锁紧件即可完全锁死，不会因为输送线的持续振动出现位置窜动。

　　从安装边界来看，整套支架的夹块适配欧标20/30/40系列铝型材的通用T型槽，不需要额外加工安装孔，直接将夹块卡入型材槽内滑动到目标位置锁紧即可，安装全程不需要焊接、钻孔，单人即可在五分钟内完成装调。支架整体采用硬质铝合金加工成型，表面做黑色阳极氧化处理，重量轻且耐腐蚀，可适配车间多尘、少量油污的生产环境，不会因为长期使用出现锈蚀卡滞的问题。光轴部分采用轴承钢材质，表面镀铬处理，硬度高、耐磨性好，反复调整位置也不会出现导向面磨损导致的间隙过大问题。在实际产线应用中，这类支架可用于输送线的工件到位检测、计数检测、错位检测、工件材质判别等多个工位，相比传统固定角码的安装方式，调整效率可提升80%以上，同时可避免在铝型材上反复打孔造成的型材报废问题，尤其适合多品种小批量生产、需要频繁切换产品规格的柔性输送线使用。设计过程中充分考虑了安装干涉问题，所有锁紧螺钉的操作位置都预留了足够的扳手操作空间，不需要特殊工具，采用常规内六角扳手即可完成所有调整和锁紧操作，夹块与铝型材的接触面做了防滑齿处理，锁紧后可提供足够的抗扭阻力，即使传感器线缆被意外拉扯，也不会出现支架整体偏转的问题。顶部的传感器装夹孔可适配直径12mm、18mm的常规圆柱型传感器，对于特殊规格的传感器，也可通过更换装夹衬套实现兼容，整体结构没有易损件，长期使用的维护成本极低。
