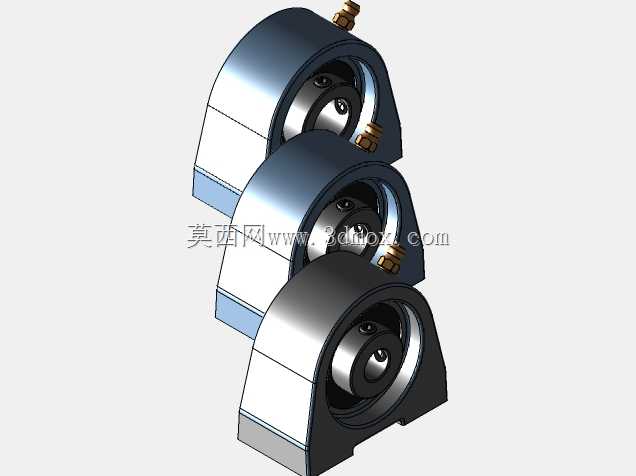

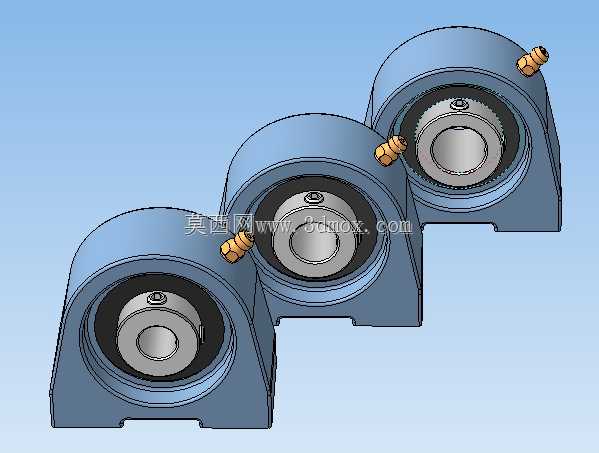

三款规格英制插入式立式带座轴承组件

　　在轻工输送、食品包装、小型自动化生产线这类对轴系安装便捷性有要求的场景里，插入式英制带座轴承一直是很常用的支撑部件，这次呈现的三款同系列不同孔径规格的轴承组件，就是针对英制尺寸轴系配套开发的支撑单元。从实际应用来看，这类轴承主要用来给回转的传动轴提供径向支撑，同时能承受一定程度的轴向载荷，自带的铸造立式座直接通过底座安装孔固定在设备机架上，不需要额外加工复杂的轴承安装孔位，现场装配的时候只需要把轴插入轴承内圈，拧紧顶丝就能完成固定，对于需要快速拆装维护的生产线来说，能大幅缩短停机检修的时间。

　　从功能特性上看，这三款轴承都采用了外球面球轴承的核心结构，内圈带有紧定顶丝，外圈和铸造座的球面配合具备一定的自动调心能力，就算机架加工的时候安装面存在少量平面度误差，或者轴运行过程中出现轻微的挠曲变形，轴承也能自动适配角度偏差，不会出现卡滞、异常磨损的问题。轴承侧部带有注油嘴，可以在设备不停机的状态下定期补充润滑脂，延长轴承的维护周期和使用寿命，铸造的轴承座采用了矮立式的结构设计，整体安装高度较低，适合安装空间紧凑、轴中心高要求偏小的设备布局场景。

　　设计思路上，这个系列的轴承做了统一的座体安装接口尺寸，不同孔径规格的轴承座底座安装孔距、安装孔直径、座体宽度尺寸保持一致，只是内圈内径分别对应1/2英寸、5/8英寸、3/4英寸三种常用英制轴径，这样在做设备系列化设计的时候，只需要调整轴的直径，不需要更改机架上的轴承座安装孔位，能大幅降低系列化产品的设计和加工成本。轴承内圈的顶丝采用了内六角凹端紧定螺钉，拧紧之后能牢牢顶在轴的定位凹槽上，避免正反转切换的时候轴承内圈和轴出现相对滑动，外圈和座体的配合球面做了精密磨削，调心转动的时候阻力很小，不会出现卡涩的情况。

　　从安装边界和外形尺寸来看，三款轴承的座体底座都是平底结构，两个安装孔分布在座体两侧，安装的时候只需要在机架对应位置加工两个对应直径的通孔，用螺栓穿过锁紧就能完成座体的固定，不需要额外的定位台阶或者止口。轴承内圈的轴向宽度预留了足够的轴端固定空间，轴插入的时候不需要严格控制插入深度，只要顶丝位置能对准轴上的定位平面或者凹槽就行，对于现场安装的容错率很高。轴承整体的回转外径做了密封结构设计，两侧带橡胶密封圈，能阻挡生产环境里的粉尘、碎屑、少量飞溅的液体进入轴承内部，适合在多粉尘、有少量喷淋的生产车间里使用，不需要额外加装防尘密封组件。

　　在实际选型的时候，这三款轴承可以直接配套对应直径的英制光轴使用，不需要额外加工轴肩或者轴承位的精密台阶，普通冷拉圆钢只要外径尺寸在对应公差范围内，加工出顶丝对应的定位凹坑就能直接装配，对于小批量设备制作、生产线改造的场景来说，能大幅降低轴类零件的加工成本和周期。座体的铸造圆角、壁厚都做了等强度设计，在承受额定径向载荷的时候不会出现座体开裂、变形的问题，注油嘴的位置设置在座体斜上方，不管是水平安装还是侧面安装，都能方便地对接黄油枪加注润滑脂，不会出现注油位置被机架结构挡住的情况。
