适配18mm轴径双排链条啮合联轴器结构

　　在中小功率传动系统的布局里，轴系不对中补偿一直是结构设计阶段绕不开的细节，尤其是输送线、小型包装机组、轻工辅机这类安装空间紧凑、现场装配精度难以做到绝对同轴的场景，刚性联轴器的适配性往往受限，而这类靠双排链条实现啮合传动的联轴器，刚好能覆盖这类工况的使用需求。从实际使用场景来看，这类联轴器不需要额外的弹性元件耗材，靠链条滚子和两端半联轴器的链轮齿槽啮合来传递扭矩，相比弹性套柱销联轴器，它能容忍更大的径向、角向不对中量，日常维护只需要定期检查链条张紧度、补充润滑脂即可，不需要频繁更换易损的弹性件，在纺织机械的罗拉传动、小型输送辊道的动力衔接、非标自动化设备的电机与减速器输入轴连接场景里，这类结构的应用占比一直不低。

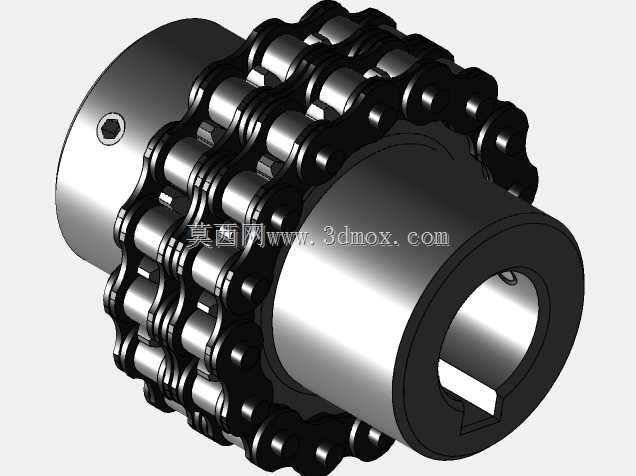

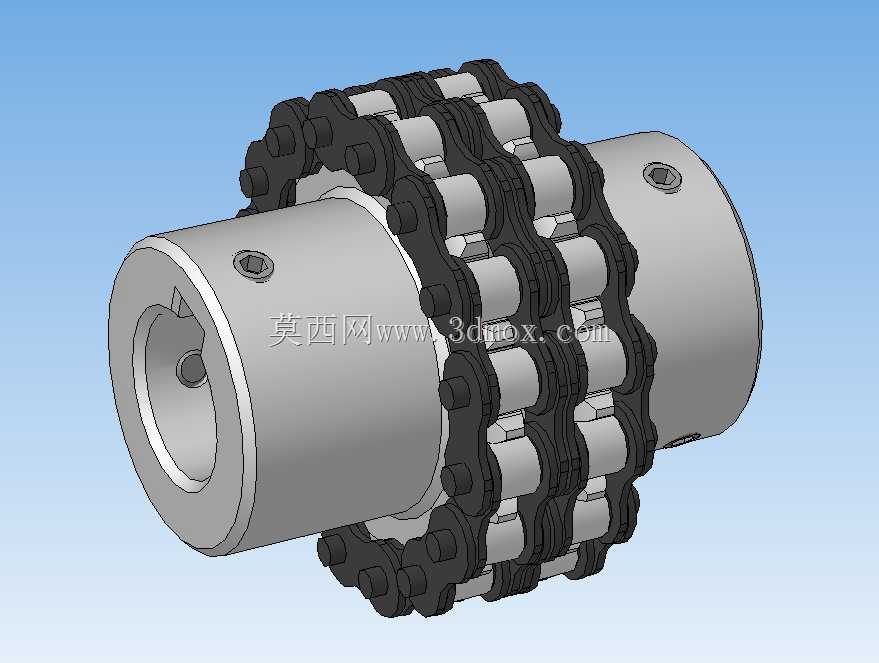

　　设计这套结构的时候，首先要锁定的是适配轴径18mm的安装边界，两端半联轴器的轴孔采用基孔制公差配合，轴孔侧壁预留紧定螺钉安装位，装配时可以通过紧定螺钉顶紧轴端的平键或者轴面，避免传动过程中半联轴器和轴出现相对窜动，紧定螺钉的位置选在半联轴器轮毂的非啮合侧，不会和链条的运动路径产生干涉。半联轴器的齿形参数是和配套的双排滚子链条匹配的，齿槽的轮廓做了修形处理，避免链条啮入啮出的时候出现卡滞，齿根位置预留了排屑间隙，长期运行过程中磨损产生的金属碎屑、沾染的灰尘可以顺着间隙排出，不会堆积在齿槽里加剧啮合磨损。

　　从外形尺寸的边界来看，整套联轴器的最大外径控制在合理范围，不会因为采用双排链条结构就占用过多径向空间，两端半联轴器的轮毂长度做了等长设计，装配时不需要额外调整两端的轴向位置，只要将两个半联轴器分别固定在主动轴和从动轴端，再将双排链条环绕在两个半联轴器的链轮齿上，扣好链条的连接锁片即可完成安装，相比需要加热装配的过盈连接联轴器、需要精确调整膜片张紧度的膜片联轴器，现场装配的门槛更低，普通的机修人员不需要专用工装就能完成拆装。

　　结构设计上特意选用双排链条作为传动啮合件，是因为单排链条的承载能力有限，而双排链条在同等节距下的扭矩传递能力可以提升近一倍，同时链条本身的多节铰接结构自带柔性补偿能力，当两端轴系出现少量径向偏移或者角向偏斜的时候，链条的链节可以通过微小的相对转动来抵消不对中带来的附加载荷，不会像刚性凸缘联轴器那样，一旦轴系不对中就会在轴承位置产生很大的附加径向力，加速轴承的磨损。另外，整套结构没有外露的突出尖锐部件，链条的啮合位置是连续的圆弧轮廓，后续如果需要做安全防护，只需要加装对半开的薄金属防护罩即可，不需要预留复杂的避让空间。

　　在选型适配的时候需要注意，这类链条啮合联轴器不适合用在高速重载、频繁正反转冲击的工况，因为链条啮合本身存在一定的回程间隙，高速运行时容易产生振动和噪音，它更适合线速度不高、扭矩中等、运行相对平稳的传动场景，设计时半联轴器的材质选用45号钢调质处理，齿面不需要做额外的高频淬火，因为链条本身的硬度和半联轴器齿面硬度匹配，不会出现过快的异常磨损，链条选用标准的工业滚子链条，备件采购非常方便，不需要定制特殊规格的配件，后期维护的成本很低。

　　从安装边界的细节来看，轴孔的键槽尺寸按照18mm轴径的标准平键规格设计，装配时配合标准A型平键就能实现可靠的扭矩传递，紧定螺钉选用内六角圆柱头螺钉，螺钉头沉入轮毂表面以下，不会突出在外影响后续的防护罩安装，两个半联轴器对接的时候，端面之间预留了少量的轴向间隙，避免轴系热胀冷缩的时候两端半联轴器出现端面顶死的情况，间隙的大小控制在1-2mm，既不会因为间隙过大导致链条啮合长度不足，也能给轴系的轴向窜动留出足够的余量。
