带制动功能的GM系列减速电机结构设计

　　在自动化产线输送、起重设备启停、包装机械分度定位这类需要精准控制停机位置、避免负载溜车的传动场景里，集成制动器的减速电机一直是动力单元的核心选型方向，这次梳理的GM DPB-2.2kW系列制动减速电机结构，就是针对这类有刚性停机要求的工况做的集成化设计。不同于传统电机、减速器、制动器分体拼接的安装形式，这个系列把制动模块直接集成在电机非输出端的尾罩内部，省去了单独安装制动器的对接法兰、联轴器环节，整套动力单元的轴向尺寸比分体式方案缩短了近15%，对于安装空间局促的设备机架布局来说，能有效减少动力舱的预留长度，避免和周边走线、防护钣金产生干涉。

　　从实际功能逻辑来看，这套减速单元的制动模块采用失电制动设计，也就是设备正常通电运行时，制动线圈得电吸合摩擦片，解除对电机转子轴的锁止，动力可以顺畅通过齿轮组传递到输出轴；一旦设备触发急停、断电或者运行异常失电，制动线圈立刻失电，内置的弹簧结构会快速推动摩擦片压紧制动盘，在0.2秒内完成输出轴的锁止，完全可以满足倾斜输送线、提升机构这类负载存在重力下坠风险的工况要求，避免停机后负载滑移引发的设备碰撞、物料掉落问题。齿轮传动部分采用的是斜齿轮硬齿面啮合结构，齿轮副经过渗碳淬火处理，齿面硬度能达到HRC58-62，相比普通软齿面减速器，承载能力提升40%以上，长期运行的齿面磨损量更小，传动效率稳定在94%以上，2.2kW的功率段可以覆盖输出转速10rpm到300rpm区间的不同速比需求，输出轴的额定扭矩覆盖120N·m到1800N·m范围，能适配不同负载等级的设备传动需求。

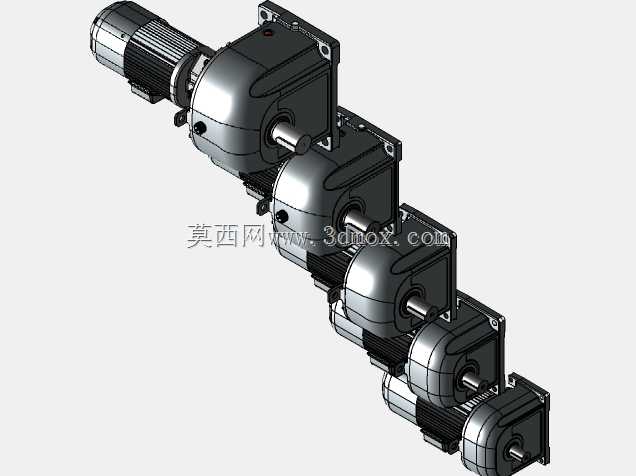

　　设计过程中对安装边界做了统一的标准化处理，整个系列不同速比的机型，输出轴的轴径、键槽尺寸、安装法兰的止口直径、螺栓孔位分布完全一致，设备设计选型时如果后期需要调整输出转速、扭矩参数，不需要重新修改机架的安装孔位、输出轴对接的联轴器尺寸，直接替换同系列对应速比的机型即可，大幅降低设备改型的设计工作量。输出轴采用双油封密封结构，内侧的骨架油封负责阻挡减速器内部齿轮油的渗漏，外侧的防尘油封可以阻挡车间环境里的粉尘、切削液、水汽进入减速器内部，即使是在金属加工车间、食品包装车间这类有粉尘或者冲洗需求的工况下，也能保证齿轮箱内部的清洁度，延长润滑油的更换周期。

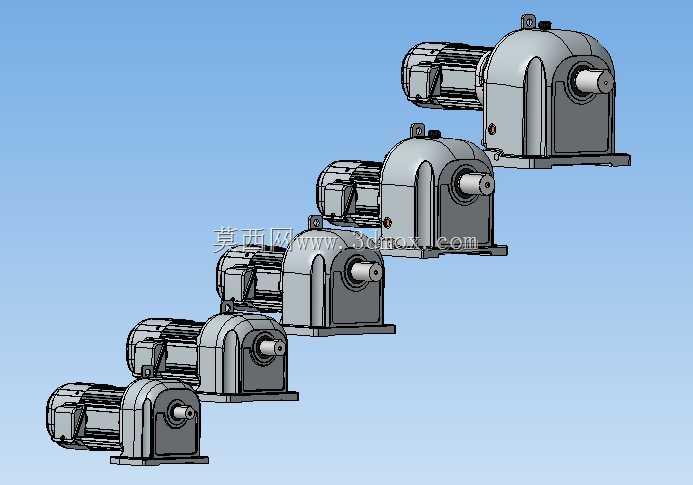

　　结构建模时特意做了模块化的分块处理，电机定子、转子、制动模块、齿轮箱各级齿轮、输出轴、壳体都做了独立的参数化建模，后续如果要拓展不同功率段、不同速比的衍生型号，只需要修改对应模块的参数，不需要重新搭建整套模型，能大幅缩短同系列产品的设计迭代周期。壳体部分采用一体化铸铁铸造结构，轴承安装位、制动模块安装位、电机定子止口都在一次装夹中完成加工，保证各个部件的同轴度误差控制在0.02mm以内，运行时的齿轮啮合噪音可以控制在65分贝以下，比分体拼接结构的传动噪音低10分贝左右，适合对车间噪音有要求的生产场景。安装方式同时支持卧式底脚安装和立式法兰安装两种形式，底脚安装的安装平面做了铣平处理，保证安装时的接触面积超过90%，避免运行时因为安装面不平整产生的附加应力，导致轴承过早磨损、输出轴断裂的问题；立式法兰安装的止口做了公差配合优化，和设备对接法兰的配合间隙控制在0.03mm以内，保证输出轴和被驱动部件的同轴度，减少联轴器的偏磨损耗。

　　针对日常维护的需求，建模时在齿轮箱的最高位和最低位分别预留了透气塞和放油螺塞的安装位，透气塞可以平衡齿轮箱运行升温后内部和外部的气压差，避免因为内部压力升高导致油封渗漏；放油螺塞采用磁性螺塞设计，可以吸附齿轮运行磨损产生的铁屑，减少铁屑在齿轮啮合面的研磨磨损，日常换油时不需要拆开齿轮箱端盖，直接拧开螺塞就能排空旧齿轮油，维护操作非常便捷。制动模块的摩擦片磨损间隙预留了3mm的调整余量，长期使用后摩擦片磨损导致制动间隙变大时，只需要调整尾端的调整螺母就能恢复制动扭矩，不需要拆开整个电机尾罩更换部件，降低了后期的维护成本。整个系列的重量控制也做了优化，在保证壳体强度、齿轮承载能力的前提下，通过拓扑优化去掉了壳体上非受力区域的冗余材料，同功率同速比的机型比传统分体式结构重量轻12%左右，吊装、安装时的操作难度更低，也能减少设备整体的自重负载。
