带制动功能集成式电机减速传动装置

　　在工业传动系统的选型与结构设计工作中，带制动功能的集成式电机减速器是很多需要精准停机、负载保持工况下的核心部件，这类装置常应用在自动化生产线的输送段、起重辅助机构、包装设备的间歇送料单元、立体仓储的堆垛行走机构等场景，区别于普通的减速电机，集成制动器的设计可以在动力切断后快速锁止输出轴，避免负载滑移、工位偏移带来的生产故障甚至安全隐患。

　　从实际功能逻辑来看，这类装置将驱动电机、减速齿轮组、制动机构三个核心模块做了同轴或平行轴的集成化设计，不需要用户额外单独选配制动器再做装配对接，减少了传动链上的连接冗余，也降低了现场安装时的同轴度调校难度。日常工况中，当设备触发停机信号、或者出现动力意外中断的情况，制动器会快速响应，通过摩擦副的压紧作用锁止电机转子或者减速箱的输入轴端，依靠减速箱自身的减速比放大制动力矩，实现输出端大扭矩的锁止，不需要在输出侧额外加装外置制动轮、抱闸机构，大幅节省设备的安装空间。

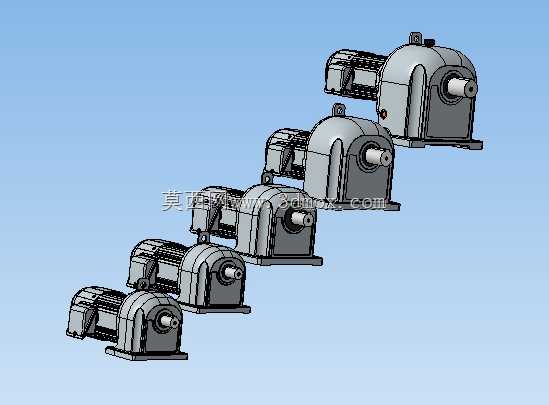

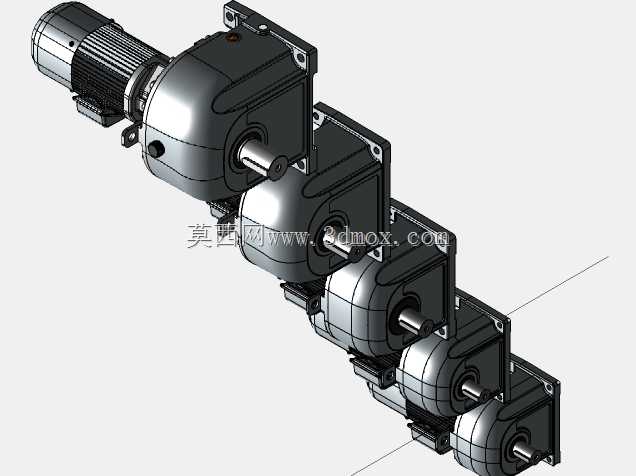

　　从设计思路上拆解这类装置的三维结构，首先要考虑的是三个模块的布局合理性，常见的同系列不同功率规格产品，会保持输出轴的安装尺寸、地脚安装孔位的一致性，方便用户在同安装边界下根据负载扭矩需求选择对应功率的型号，不需要重新改动设备的安装机架结构。齿轮组的设计多采用硬齿面斜齿轮结构，相比直齿轮传动，斜齿轮的啮合重合度更高，传动过程中的冲击、噪音更小，承载能力也更强，能够适配频繁启停、带载制动的冲击工况。制动器部分多采用失电制动的结构逻辑，也就是设备正常通电运行时，制动器的电磁线圈吸合摩擦副，保持制动解除状态，电机可以正常带动减速箱运转；一旦断电，电磁力消失，弹簧结构会快速推动摩擦副压紧，实现锁止，这种设计的安全冗余更高，即使出现线路故障、供电中断的意外情况，也能可靠制动，避免负载下坠或者滑移。

　　关于外形尺寸与安装边界，这类集成式减速电机会根据功率、减速比的不同形成系列化的尺寸梯度，以0.75kW功率段的型号为例，电机部分的外径、长度会匹配对应功率的标准电机尺寸，减速箱部分的壳体采用一体化铸造成型，既保证齿轮啮合的支撑刚性，也能实现更好的密封效果，避免车间内的粉尘、切削液渗入齿轮腔体内。输出轴的轴径、键槽尺寸会匹配对应输出扭矩的标准规格，地脚安装的孔距、孔径会做统一的系列化设计，部分型号也支持法兰安装的形式，适配不同设备的安装需求。在做三维建模或者设备布局设计时，需要额外预留制动器部分的接线空间，以及减速箱的注油、排油维护空间，不能将装置的壳体完全贴紧设备机架，要留出足够的散热间隙，因为带制动功能的减速电机在频繁启停的工况下，电机绕组、制动摩擦片、齿轮啮合都会产生一定热量，足够的空气流通间隙可以帮助装置散热，延长使用寿命。

　　在实际选型建模过程中，还要注意不同减速比对应的输出转速、输出扭矩匹配，不能只看电机功率，要结合实际负载的运行速度、所需扭矩、制动时的转动惯量来选择对应规格的型号，三维模型中要准确还原各个安装面的形位公差、轴伸的配合尺寸，避免后续生产装配时出现干涉、装不上的问题。另外，制动器的手动释放结构也是设计中需要体现的细节，部分工况下需要在断电状态下手动调整负载位置，这就需要装置带有手动释放制动的结构，在三维建模时要预留该结构的操作空间，避免安装后被其他部件挡住无法操作。集成式的设计相比电机、减速器、制动器分开拼接的结构，整体的同轴度更容易保证，传动效率也更高，因为减少了多个联轴器连接带来的功率损耗，同时整体的重量也更轻，对于移动类设备、对安装重量有要求的场合，这种集成结构的优势会更加明显。在做结构校核时，还要重点关注减速箱壳体在制动冲击下的刚性，因为带载制动时会产生反向的冲击载荷，壳体的轴承安装位如果刚性不足，长期使用后会出现轴承位磨损、齿轮啮合偏移的问题，所以在三维设计时会在轴承安装位做加强筋结构，提升局部的刚性，保证长期冲击工况下的结构稳定性。
