三菱QD75MH1单色辐射传感单元结构

　　在工业自动化生产线的温度监测、热辐射检测工位，这类单色辐射传感单元是PLC控制系统的核心前端采集部件，常被安装在高温烧结炉旁、焊接工位侧方、热处理生产线的检测点位，负责实时采集被测对象的单色波段辐射量，将光信号转换为可被PLC识别的数字量信号，为闭环温控、异常热状态报警提供可靠的数据支撑。

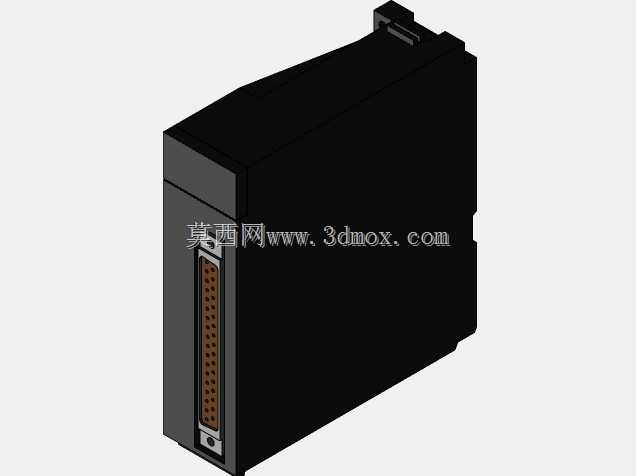

　　从结构设计来看，这款传感单元采用标准PLC扩展模块的外形框架，整体为方正的硬质壳体结构，壳体采用阻燃工程塑料注塑成型，表面做哑光处理避免现场光照产生反光干扰运维人员的状态识别。模块正面预留了状态指示窗口，可直观反馈供电、通讯、信号采集的工作状态，侧面设置高密度接插接口，接口采用金属屏蔽外壳包裹，既保证插合后的连接强度，也能屏蔽工业现场的电磁干扰，避免信号传输过程中出现丢包、数值跳变的问题。

　　设计过程中优先考虑了工控柜内的安装兼容性，整体尺寸完全匹配标准DIN导轨安装的模块间距要求，壳体侧边预留了卡扣安装位，无需额外打孔固定，可直接卡装在标准35mmDIN导轨上，相邻模块之间预留2mm的散热间隙，保证柜内密闭环境下长时间工作的散热需求。接插接口的引脚定义完全匹配三菱Q系列PLC的扩展总线协议，安装时直接与相邻PLC模块插接即可完成硬件连接，无需额外布设通讯线缆，减少柜内布线的杂乱程度。

　　从功能实现逻辑上，该传感单元内置单色滤光组件与光电转换元件，仅对特定波长的热辐射信号产生响应，可有效过滤现场其他波段光线的干扰，即使在车间内存在多组照明、焊接弧光的复杂光环境下，也能稳定采集目标区域的辐射数值。模块内部集成信号放大与AD转换电路，可直接将采集到的微弱光信号转换为标准数字量，通过背板总线传输给PLC主单元，无需外接额外的信号转换模块，简化了整套检测系统的硬件构成。

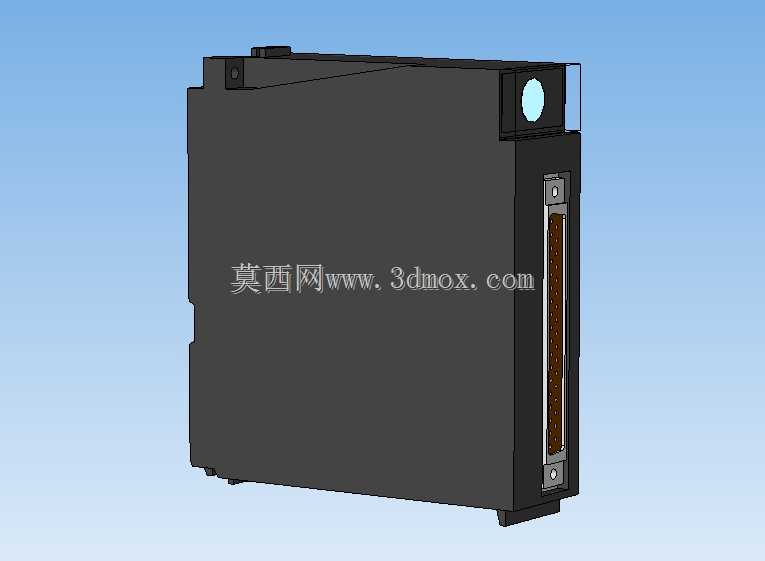

　　安装边界方面，模块前端的感应窗口突出壳体表面3mm，安装时需注意与前方遮挡物保持至少15mm的净空距离，避免遮挡感应视场，影响信号采集的准确性。接插端位于模块右侧，布线时需将通讯线缆沿柜内走线槽布设，弯曲半径不小于线缆直径的6倍，避免线缆折损影响信号传输。模块上下表面设置有细密的散热格栅，安装时不可被线槽、标签等物体遮挡，保证空气自然对流的散热路径通畅，可在-10℃到55℃的工业环境温度下长期稳定工作，适配绝大多数制造业车间的现场工况。

　　在实际选型应用中，这类单色辐射传感单元常被用于不需要全波段测温的特定检测场景，相比全波段辐射传感器，它的抗干扰能力更强，响应速度更快，适合高速运转的生产线做实时热状态监测，比如光伏组件烧结线的温度监测、汽车零部件焊接工位的热异常检测、冶金连铸生产线的坯料温度采集等场景，都能看到这类模块的应用。建模过程中严格还原了模块的卡扣结构、接口引脚位置、感应窗口的尺寸细节，可直接用于工控柜布局的干涉检查、虚拟调试场景的数字孪生搭建，帮助设计人员在柜体设计阶段就确认安装空间是否充足，避免现场安装时出现模块干涉、布线空间不足的问题。
