三菱MR-MQ100光学离散脉冲传感单元

　　这款光学离散脉冲传感单元，是面向工业自动化产线信号采集场景开发的检测类器件，核心适配高速生产线上的工件到位检测、转速脉冲采集、位置触发等高频信号拾取需求，在3C电子组装线、包装机械送料机构、物流分拣线的计数触发工位都有广泛适配空间。从实际使用场景来看，这类传感器常被安装在产线的工件输送路径旁，或是旋转机构的测速点位，依靠光学检测原理捕捉被测物体的位移、遮挡、反射信号，转化为离散脉冲信号传输给后端PLC或运动控制单元，相比传统接触式检测开关，它没有机械磨损问题，响应速度能覆盖毫秒级的高速触发场景，在每分钟上千次动作的高速工位上，能长期保持稳定的信号输出精度，不会因为机械触点氧化、磨损出现信号漏发、误触发的问题。

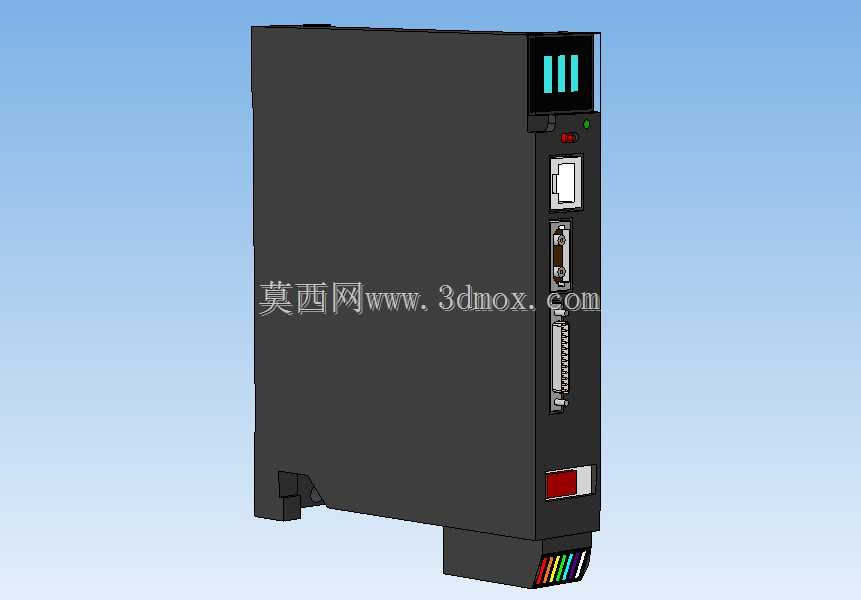

　　从结构设计思路来看，这款传感单元采用了模块化的导轨安装结构，整体外壳采用阻燃ABS工程塑料注塑成型，外壳表面做了细磨砂处理，既能避免车间环境下的指纹、油污附着影响外观，也能提升外壳的抗刮擦性能，适配车间复杂的安装使用环境。正面的接口布局做了分层设计，最上方是状态指示区域，设置了三格绿色运行状态指示灯，分别对应电源接通、信号输出、故障报警三个状态，下方搭配一个红色的故障告警灯，设备运行时操作人员站在1.5米外就能清晰识别设备当前工作状态，不需要凑近查看接口旁的微小标识。指示灯下方依次排布了调试用拨码开关、以太网通讯接口、脉冲信号输出端子排，最底部是多色的接线端子标识区，不同颜色对应不同的电源、信号、接地引脚，现场接线时可以直接通过颜色区分引脚定义，减少接线错误的概率，提升现场安装调试的效率。

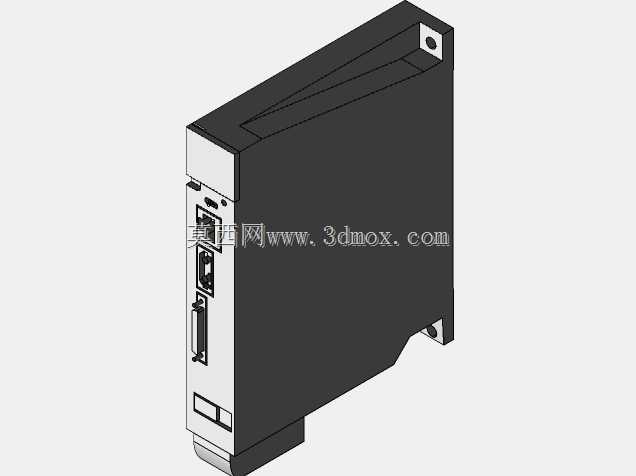

　　在安装边界设计上，这款传感单元的外形尺寸完全适配标准DIN导轨安装规范，背部自带一体式的导轨卡扣，不需要额外的安装附件就能直接卡装在标准电气柜的35mm导轨上，设备的左右两侧预留了2mm的散热间隙，多台同型号设备并排安装时不会因为间距过小出现散热不良的问题。设备的正面接口区域做了内凹设计，接口插入连接器后，连接器的突出部分不会超出设备正面的外轮廓，避免电气柜关门时挤压线缆造成接口松动。设备的侧面预留了扩展槽位，可以根据实际使用需求加装通讯扩展模块，适配不同品牌的控制系统通讯协议，不需要更换整个传感单元就能完成功能升级。

　　从功能特性来看，这款光学离散脉冲传感器的光学检测头做了防杂光干扰设计，镜头表面镀了窄带滤光膜，只能透过特定波长的检测光源，车间内的照明灯光、焊接弧光等杂散光源不会对检测信号造成干扰，在强光环境下也能稳定输出脉冲信号。设备的信号输出电路做了光电隔离设计，输入端和输出端之间的隔离电压能达到2000V以上，即使后端控制设备出现浪涌、过压问题，也不会反向击穿传感单元的内部电路，提升设备在复杂电磁环境下的抗干扰能力。内部的信号处理电路采用了高速MCU做信号整形，输出的脉冲信号边沿陡峭，没有杂波毛刺，后端的计数模块、运动控制卡采集信号时不会出现多计数、漏计数的问题，在高速旋转轴测速、高速工件计数场景下，检测精度能控制在1个脉冲以内，完全满足高精度产线的检测需求。

　　在实际选型适配时，需要注意这款传感单元的安装位置要避开强振动源，虽然设备本身做了防松设计，但长期在超过10G的振动环境下使用，还是可能出现内部光学元件偏移的问题，影响检测精度。设备的供电电压采用宽范围设计，能覆盖24V直流工业供电的常规波动范围，即使车间供电出现±15%的电压波动，设备也能正常工作，不会出现重启、信号输出异常的问题。光学检测头的检测距离可以通过正面的拨码开关调整，根据不同的被测物体反射率，设置对应的检测灵敏度，不管是高反光的金属工件，还是低反光的黑色塑料工件，都能稳定捕捉信号，不需要额外更换检测头。
