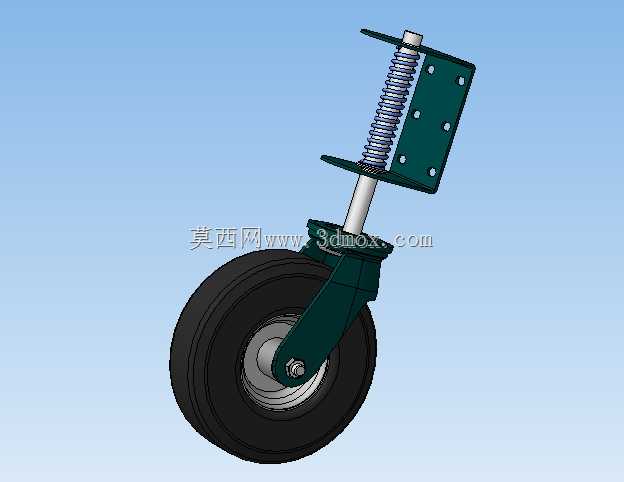

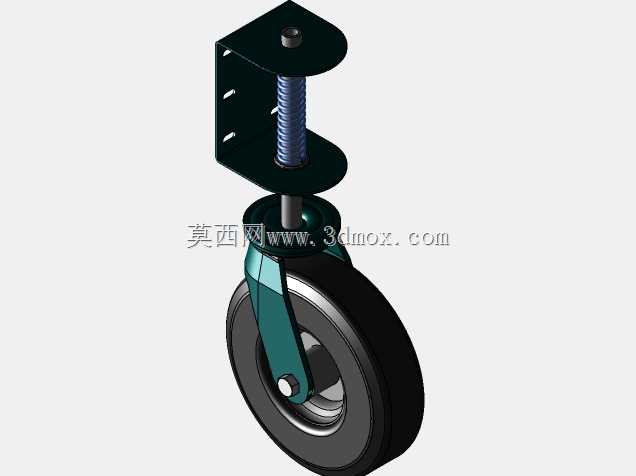

带220mm车轮的弹簧负载转向轮结构

　　这类带弹簧缓冲的转向轮组，常应用在需要短距离移动、同时对路面颠簸有缓冲要求的中小型移动设备上，比如车间轻型周转推车、小型移动式作业台架、户外巡检小型设备载体、轻型AGV的辅助支撑轮位，也可用于非标自动化设备的可移动支脚结构，替代传统固定脚轮加外置减震的冗余设计，减少装配零件数量。从结构组成来看，整套轮组分为安装固定支架、弹簧缓冲导柱、转向连接座、轮体四个核心部分，安装支架采用折弯成型的钢板结构，预留6个螺栓安装孔，可直接通过螺栓锁紧在设备底部的安装框架上，不需要额外加工复杂的连接结构，适配常规方管、角钢焊接的设备底架，安装面的孔位间距按照通用轻型移动设备的底架型材间距设计，能兼容4040、5050规格的工业铝型材底架，

　　也可适配厚度3-6mm的钢板焊接底架。弹簧部分套在导柱外侧，导柱与转向座之间采用间隙配合，可沿轴向做直线伸缩运动，当轮组经过不平整路面、或者设备承受瞬时冲击载荷时，弹簧被压缩吸收冲击能量，避免刚性冲击直接传递到设备主体，保护设备上的精密元器件、或者易碎的承载物料，弹簧的预紧力可通过导柱顶端的锁紧螺母进行调整，根据设备整体自重、承载重量的不同，调整预压量来匹配合适的缓冲行程，避免弹簧过硬失去缓冲效果，或是过软导致设备行走时晃动量过大。转向连接座与轮架之间采用回转配合结构，可实现360度水平方向旋转，满足设备任意方向转向移动的需求，轮架部分采用一体成型的支撑结构，连接轮轴的位置做了加厚处理，轮轴采用螺栓加防松螺母的锁紧结构，

　　避免长时间行走震动导致轮轴松脱。配套的轮体直径为220mm，采用橡胶材质胎面搭配金属轮毂，橡胶胎面的硬度适中，既能在水泥、环氧地坪、沥青路面等常见厂区路面行走时提供足够的抓地力，又能进一步过滤路面的细小震动，金属轮毂则保证轮体的径向承载能力，避免重载下轮毂变形。设计过程中需要重点关注几个配合边界：一是导柱与安装支架的导向套配合公差，采用H8/f7的间隙配合，既保证导柱伸缩顺畅无卡滞，又避免间隙过大导致轮组晃动；二是弹簧的选型参数，需要根据额定承载重量计算弹簧刚度，保证在额定载荷下弹簧的压缩量在总行程的1/3到2/3区间，预留足够的缓冲余量应对冲击载荷；三是转向部分的回转间隙，控制在0.2mm以内，避免转向时出现虚位导致设备行走跑偏；

　　四是轮体的安装高度，整套轮组在弹簧自由状态下的安装高度、额定载荷下的压缩高度都需要明确标注，给设备整体底架的高度设计提供准确的尺寸参考，避免安装后设备整体高度超出设计预期。实际应用中，这类轮组相比普通固定脚轮，优势在于集成了缓冲与转向功能，不需要额外设计减震机构，装配工序更简单，同时整体结构紧凑，占用设备底部的安装空间更小，对于底架空间有限的小型移动设备来说适配性更好。需要注意的是，这类轮组的承载能力有明确上限，不适用于大吨位的重型移动设备，更适合单轮承载在50-200kg区间的轻型设备场景，使用过程中需要定期检查导柱表面的清洁度，避免铁屑、灰尘堆积在导向间隙内导致伸缩卡滞，同时定期检查轮轴的锁紧状态、弹簧的疲劳情况，若出现弹簧永久变形、轮面过度磨损的情况需要及时更换配件，保证行走稳定性。
