　　在多轴工业机器人的电控系统搭建中，执行器控制模块是连接上层运动控制器与底层伺服驱动、执行电机的核心枢纽部件，这款组合式结构的控制单元，正是针对三电机协同驱动的机器人关节组、工装变位轴组这类需要多通道同步控制的场景设计，可同时完成三路执行器的信号中转、状态采集与驱动指令下发，替代传统分散式单路控制模块的零散布线方案，大幅压缩电控柜内的安装占用空间。从实际落地场景来看，这类模块常应用于六轴机器人的腕部三电机协同控制单元、桁架机械手的多轴联动驱动端、自动化产线的组合式工装执行组控制环节，能够适配不同功率等级的伺服执行器接入，模块本体采用拼接式组合结构，三个独立的控制子单元可通过侧边的快接结构实现机械拼接与电气互联，无需额外的转接排线，

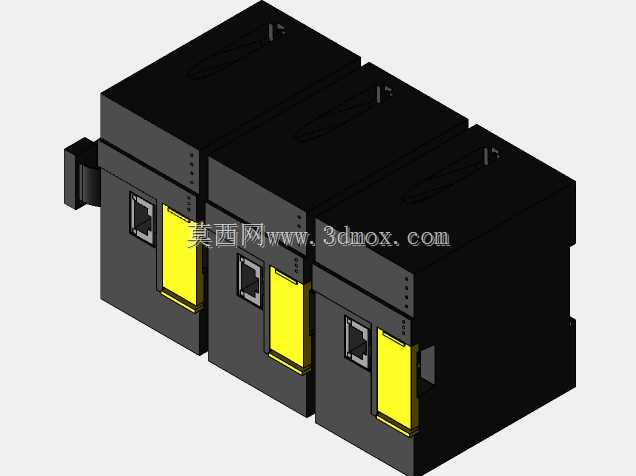

　　现场组装时可根据实际需要控制的轴数灵活增减子单元数量，不用重新定制整体控制壳体，适配不同配置的设备电控需求。设计过程中优先考虑了工业现场的安装兼容性，每个子单元的侧边预留了标准DIN导轨安装卡扣，既可以三个单元拼接后整体卡装在电控柜标准导轨上，也可以拆分后单独安装在柜内不同位置，适配不同的柜内布线走向；模块正面的黄色插拔区域是执行器动力与编码线的快插接口，采用防呆式结构设计，插装时无需核对针脚定义即可快速对接，接口旁设置的透明观察窗内置状态指示灯，可直接观察每一路控制通道的供电、通讯、故障状态，日常巡检时不用打开电控柜柜门即可快速判断模块运行状态，降低现场运维的排查难度。从结构强度设计来看，模块主体采用阻燃级工程塑料壳体，

　　表面做了细磨砂抗划伤处理，壳体拼接处设计了错位式密封筋，可阻挡工业现场的粉尘、切削液雾气进入模块内部，适配车间多尘、有少量油污的复杂工况；模块顶部的一体式挂耳结构，可在导轨安装之外额外增加螺丝固定点位，在设备存在持续振动的工况下，避免模块长期受振动影响从导轨上松脱。每个子单元的背部预留了散热对流槽，模块内部的功率器件工作时产生的热量可通过对流槽快速导出，即使三个单元满负载拼接运行，也不会出现热量堆积导致的器件过热降频问题。在电气边界设计上，模块的输入输出接口均做了等电位处理，相邻子单元之间的互联接插件做了屏蔽层连通设计，可避免多通道大功率信号传输时的互相干扰，保证编码器反馈信号、驱动指令信号的传输稳定性，

　　不会出现信号丢包导致的执行器动作偏差；模块的整体安装深度控制在常规电控柜的内深允许范围内，接线完成后柜内预留的走线空间不会被模块过度占用，柜内的强弱电分离布线可顺利开展，不会出现线缆挤压模块接口的问题。这类组合式控制模块相比传统的整体式多通道控制器，在维护性上有明显优势，当某一路控制通道出现故障时，可单独拆下对应的子单元进行更换，不用整体拆卸整个控制模块，也不用断开其他正常运行通道的接线，大幅缩短设备故障停机的维护时间，适配自动化产线对设备运维效率的高要求。在三维建模过程中，完整还原了模块的所有安装接口、拼接定位结构、接口插拔空间、指示灯位置细节，可直接用于电控柜的布局三维仿真、布线干涉检查，也可用于机器人本体的电控部分装配模拟，验证模块与周边结构件、线缆的安装兼容性，提前规避现场安装时可能出现的空间干涉、接口对接错位等问题。
