带制动功能的三菱系列齿轮减速电机

　　在工业传动系统的选型与结构设计工作中，带制动器的减速电机是兼顾动力输出、转速匹配与停机定位需求的核心集成部件，这类集成式传动单元省去了用户自行匹配电机、制动器、减速器的对接校核工作，能大幅缩短设备开发周期，降低多部件装配的同轴度误差风险。本次呈现的GM DPB-3.7kW规格制动减速电机，属于三菱电机同功率段的标准传动产品，覆盖了不同减速比的输出需求，可适配不同负载转速、输出扭矩的应用场景。

　　从实际应用场景来看，这类带制动的减速电机广泛用于需要精准停机、防止负载溜车的工业场合，比如自动化生产线的输送辊道驱动、起重设备的行走机构、包装机械的主传动单元、立体仓库的堆垛机行走驱动、木工机械的进给机构等场景。普通无制动的减速电机在停机后，会因为负载惯性、垂直负载自重的作用出现滑移、溜车问题，无法满足工位精准定位、安全停机的要求，而集成式制动器直接布置在电机尾端，断电时通过弹簧压力实现摩擦制动，响应速度快，制动扭矩匹配电机额定输出特性，不会出现制动扭矩不足导致的溜车，也不会因为制动扭矩过大造成传动系统冲击过载。

　　从功能特性来看，该系列减速电机采用一体化集成设计，将三相异步电机、失电式制动器、斜齿轮减速单元整合为一个整体，相比分体式拼接的传动结构，整体刚性更好，传动效率更高。减速箱部分采用硬齿面斜齿轮传动，齿轮经过渗碳淬火磨齿处理，齿面接触精度高，传动过程中噪音低，承载能力强，可长期在额定负载下连续运行。电机部分采用标准三相异步电机结构，绝缘等级满足工业场景通用要求，散热筋沿机壳轴向均匀布置，配合自带的散热风叶，可在连续运行时保证绕组温度处于合理区间，避免过热烧损。制动器为失电制动形式，设备通电时制动器线圈得电吸合摩擦片，解除制动状态，电机可正常运转；设备断电或出现故障急停时，制动器线圈失电，弹簧推动摩擦片压紧制动盘，瞬间实现转轴锁止，避免负载意外移动，满足工业设备的安全防护要求。

　　从设计思路来看，该系列产品采用模块化设计逻辑，同机座号的产品可匹配不同减速比的齿轮组、不同电压等级的电机绕组、不同制动扭矩的制动器单元，可根据用户实际需求快速组合出适配的型号，无需重新开模设计整体结构。安装接口采用行业通用的底脚安装形式，安装孔位尺寸、输出轴轴径、键槽尺寸均遵循对应功率段的行业通用标准，用户在旧设备替换时，无需修改设备安装机架的尺寸，可直接完成替换，降低设备改造成本。输出轴采用实心轴结构，可通过联轴器、链轮、齿轮等部件与负载端连接，轴伸端的密封采用双唇口油封，可避免减速箱内的润滑油泄漏，同时阻挡外部粉尘、水汽进入减速箱内部，延长齿轮与轴承的使用寿命。接线盒布置在电机机壳的顶部，接线口采用标准电缆格兰头，方便现场布线接线，接线盒防护等级满足常规工业车间的使用要求，可防止飞溅的水滴、粉尘进入接线盒内部造成电路短路。

　　从外形尺寸与安装边界来看，该系列不同减速比的产品整体长度随减速箱级数变化，减速比越小，减速箱部分的轴向长度越短，整体重量越轻；减速比越大，减速箱需要的齿轮传动级数越多，轴向长度相应增加，输出转速越低，输出扭矩越大。底脚安装孔的横向、纵向孔距在同机座号下保持一致，安装面到输出轴中心的中心高尺寸固定，用户在设计设备机架时，只需确认对应功率段的中心高、安装孔距参数，即可预留安装位置，无需考虑减速比变化带来的安装尺寸变动。输出轴的轴伸长度、键槽宽度深度均匹配标准传动件的安装尺寸，用户选配联轴器、链轮时，只需按照输出轴直径、键槽尺寸选型即可，无需额外加工轴头。电机尾端的制动器部分外径与电机机座外径匹配，不会额外增加径向安装尺寸，部分带手动释放功能的制动器，在尾端设置有手动释放手柄，可在断电状态下通过扳动手动释放杆解除制动，方便设备调试、故障排查时手动转动负载。整体结构的所有棱角均做了圆角过渡处理，避免安装调试过程中尖锐棱角造成操作人员磕碰受伤，机壳与减速箱表面采用工业级烤漆处理，漆膜附着力强，可在常规工业环境下长期使用不出现锈蚀、掉漆问题。

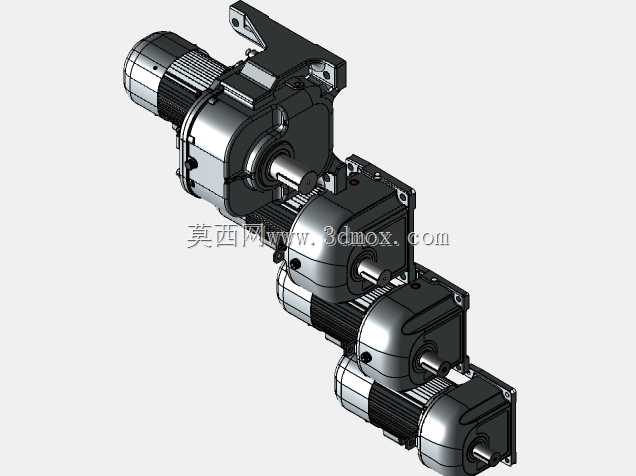

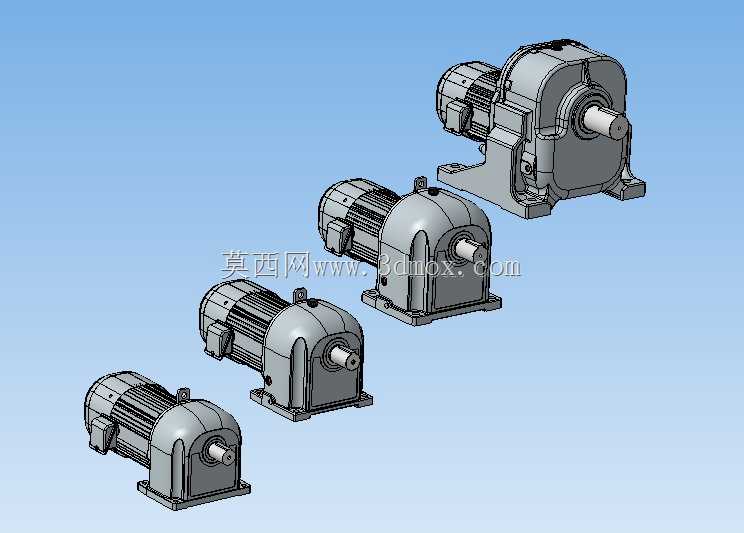

　　在三维建模层面，该系列模型完整还原了产品的所有外部结构特征，包括散热筋的分布、接线盒的结构、安装底脚的孔位、输出轴的键槽、制动器的外部轮廓、油标与油塞的位置等细节，结构工程师在进行设备整体布局设计时，可直接将该模型导入装配体中，用于校核安装空间、检查与周边部件的干涉情况，无需自行测绘建模，可大幅提升设计效率。模型的安装基准面、输出轴轴线等关键装配基准均与实际产品保持一致，在装配仿真时可准确模拟实际安装状态，避免因为模型尺寸偏差导致的后期安装干涉问题。对于设备选型工程师而言，可通过模型直观了解产品的外形结构、安装接口位置，结合设备的安装空间、负载参数快速判断该型号是否适配使用需求，减少选型失误带来的采购成本浪费。
