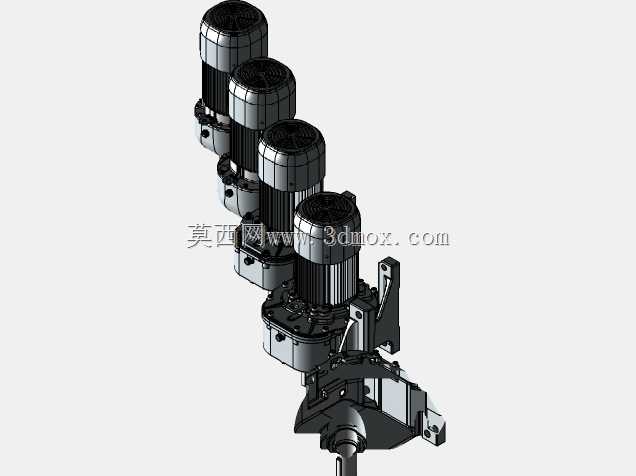

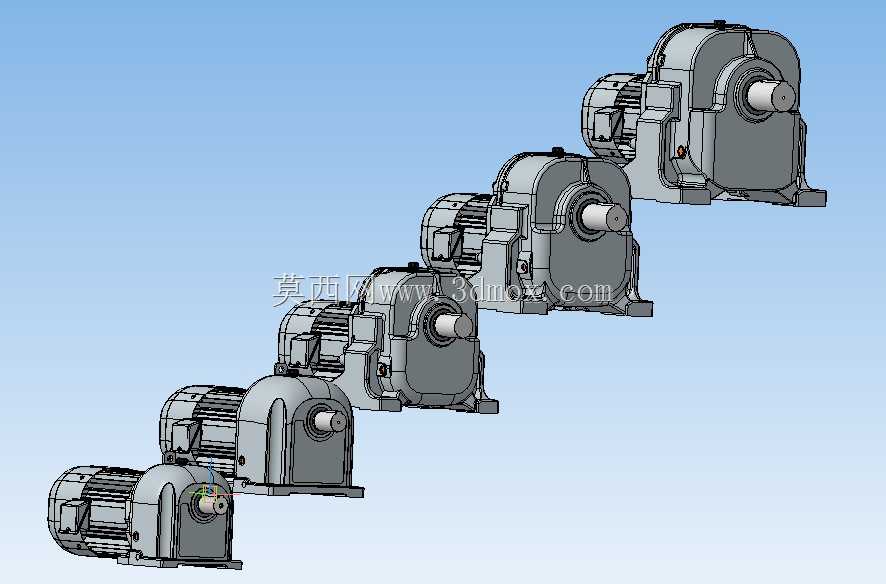

带制动功能的5.5kW齿轮减速电机组

　　这套带制动器的减速电机组，核心适配5.5kW功率段的工业传动场景，在自动化生产线、输送设备、起重辅助机构、包装机械的驱动单元中都有广泛应用，尤其适合需要精准停机、防止负载溜车的工况，比如倾斜输送线的驱动端、工位回转机构的动力源、需要快速定位的工装进给轴，自带的制动模块可以在断电瞬间锁止输出轴，避免负载位移引发的工位偏差或者安全隐患。从设计逻辑来看，整个系列采用模块化拼接思路，电机部分与减速箱部分采用法兰直连的集成结构，取消了传统联轴器连接的冗余空间，既压缩了整体安装长度，也避免了联轴器对中偏差带来的振动、磨损问题，不同速比的机型共用同一规格的电机安装接口，减速箱的齿轮副按照不同减速比做齿形匹配，

　　从单级到多级减速的箱体外形做了梯度化设计，输出轴的中心高按照常用安装标准做了统一规划，方便用户在不同速比需求下替换机型，不用重新加工设备的安装基座。从安装边界来看，整个系列的输出轴采用实心平键轴结构，轴径、键槽尺寸匹配对应功率段的通用传动件安装标准，减速箱底部的安装脚做了加厚处理，安装孔的孔距按照行业通用的安装尺寸规范设计，既可以卧式水平安装，也可以通过选配法兰盘实现立式安装，适配不同设备的安装空间要求；电机尾部的制动模块采用失电制动结构，制动摩擦片的磨损间隙预留了调整空间，日常维护时不需要拆解减速箱主体，只需要打开制动端的端盖就可以完成间隙调整，降低了后期运维的难度。齿轮副的设计采用硬齿面斜齿轮结构，齿面做了渗碳淬火处理，

　　齿形修缘充分考虑了重载启动时的齿面接触应力，在5.5kW额定功率下可以承受短时1.5倍的过载冲击，不会出现断齿、齿面胶合的问题；减速箱的箱体采用铸铁一体铸造，轴承安装位的同轴度在加工时做了严格管控，输出轴的支撑采用双圆锥滚子轴承配置，可以同时承受径向载荷和一定的轴向载荷，适配带链轮、齿轮、带轮的不同传动负载。在实际选型应用中，这套减速电机的制动响应时间控制在0.2秒以内，对于需要频繁启停、准确定位的工位，比如自动化仓储的堆垛机行走驱动、包装线的分度进给机构，制动模块的锁止力矩可以匹配额定输出扭矩的1.2倍，即使在满载状态下停机，也不会出现输出轴滑移的问题；减速箱的润滑采用油浴润滑结构，注油孔和放油孔的位置做了优化，

　　不管是卧式还是立式安装，都能保证齿轮副的充分润滑，同时避免漏油问题，箱体的结合面做了密封胶条加密封胶的双重密封设计，输出轴端采用骨架油封加防尘圈的组合密封，在多粉尘、有轻微飞溅的车间环境下也能稳定运行，不需要频繁更换密封件。整个系列的外形设计充分考虑了工业现场的安装兼容性，电机的接线盒位置可以根据安装需求旋转调整方向，方便不同走线方向的布线需求，减速箱的输出轴端预留了安装防尘盖、编码器的扩展接口，用户如果需要做转速闭环控制、位置反馈，可以直接加装对应附件，不需要对输出轴做二次加工。从结构细节来看，电机的散热筋沿着轴向均匀分布，即使在连续满载运行的工况下，电机绕组的温升也能控制在绝缘等级允许的范围内，制动模块的摩擦片采用耐磨复合材料，正常使用工况下的使用寿命可以达到上万次启停循环，不需要频繁更换易损件；齿轮箱的通气阀安装在箱体顶部，避免运行过程中箱体内温度升高导致压力过大，引发密封处渗油的问题，同时通气阀带防尘结构，避免外界粉尘进入箱体内部污染润滑油。
