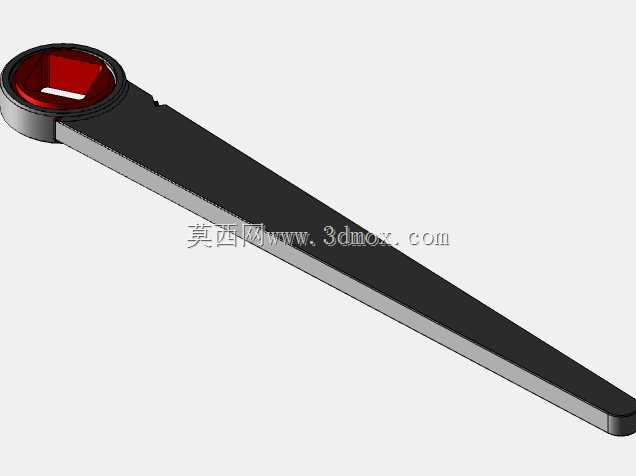

内六角头棘轮快扳结构三维设计

　　日常设备维保、装配生产线工位、户外施工抢修场景里，内六角紧固件的拆装作业占比不低，普通L型内六角扳手每次转动都需要重新插拔调整角度，在操作空间狭窄、紧固件排布密集的区域，作业效率会被大幅拉低，这款棘轮结构的内六角扳手，就是针对这类痛点做的结构优化设计。从实际使用逻辑出发，这款扳手的核心功能是实现单向锁止、反向空程的操作逻辑，转动手柄时无需将扳手头从紧固件上脱离，只需要小角度往复摆动手柄就能持续驱动紧固件转动，在周边有管线、结构件遮挡，扳手转动角度不足30度的受限空间里，作业效率相比传统内六角扳手能提升数倍，尤其适合自动化设备维保、机柜装配、自行车维修这类内六角螺丝密集、操作空间局促的场景。

　　设计过程中首先要考虑的是棘轮机构的锁止可靠性，模型里的棘爪与棘轮齿的啮合角度做了针对性优化，齿形采用非对称设计，受力啮合面的倾角经过校核，确保承受额定扭矩时不会出现滑齿、跳齿问题，非受力面做了大角度顺滑过渡，保证反向空转时棘爪能顺畅滑过棘轮齿，不会出现卡滞。扳手头的内六角套孔做了公差适配设计，孔位与标准内六角螺丝的对边尺寸匹配，公差带控制在合理区间，既不会因为间隙过大导致螺丝棱角磨损，也不会因为间隙过小出现套入困难的问题，套孔入口处做了微小的倒角导向，在视线受阻的盲操作场景下，也能快速对准螺丝头套入。手柄部分的结构设计兼顾了受力与握持手感，手柄内部的棘爪复位弹簧采用圆柱螺旋压缩弹簧，弹簧的预紧力经过匹配，

　　既能够保证棘爪始终与棘轮齿保持贴合啮合，又不会因为弹簧力过大导致反向空转时阻力过重，增加操作人员的手部负担。手柄的外形做了贴合手掌弧度的造型处理，受力区域的截面尺寸经过优化，施加较大扭矩时不会出现硌手的问题，同时整体外形没有尖锐棱角，避免操作过程中划伤手部。从安装边界与尺寸适配角度看，这款扳手的头部外径做了紧凑化设计，相比同规格的普通棘轮扳手，头部外圆尺寸更小，能够深入到沉孔、窄槽内部的内六角螺丝位置，不会因为头部尺寸过大被周边结构干涉。扳手整体的轴向厚度也做了控制，在薄板类构件、狭窄缝隙内的螺丝拆装场景下，不会因为头部过厚无法套入螺丝头。棘爪的销轴位置做了限位设计，确保棘爪的摆动行程在合理范围内，

　　不会出现脱啮或者卡止位置偏移的问题，头部与手柄的连接区域做了加强结构，避免大扭矩施力时出现连接部位断裂的情况。在材料选型的结构适配层面，模型的结构壁厚是按照合金钢锻造的工艺性设计的，棘轮齿部的壁厚满足高频淬火后的强度要求，手柄部分的壁厚兼顾了轻量化与结构强度，整体重量控制在合理区间，长时间握持操作不会产生过重的负担。扳手头的端部做了防滑的网格纹理处理，在需要手动微调螺丝位置的时候，手指捏住头部转动也不会打滑。这款结构的设计没有多余的冗余部件，整体零件数量少，拆解维护方便，棘爪、弹簧这类易损件可以快速更换，不需要整体报废工具，能够有效降低长期使用的成本。在实际选型适配的时候，可以根据常用的内六角螺丝规格匹配对应尺寸的扳手头，不同规格的扳手手柄长度做了对应调整，大规格型号的手柄更长，利用杠杆原理获得更大的输出扭矩，小规格型号的手柄更短，避免扭矩过大拧断小尺寸的内六角螺丝。整个棘轮机构被完全包裹在头部的外壳内部，能够阻挡作业环境中的灰尘、铁屑、油污进入啮合区域，减少机构磨损，延长工具的使用寿命，外壳的接缝处做了贴合设计，没有过大的缝隙，日常使用后清理表面油污也很方便，不会有污物卡在缝隙中难以清理。
