食品级卫生级不锈钢管快装卡箍组件

　　这套快装接头组件是食品加工流体输送管路系统里的核心连接件，日常在乳制品生产线、啤酒酿造输送线、饮料灌装管路、制药纯化水输送回路这类对卫生等级有严苛要求的场景里大量使用，核心作用是实现两段带标准快装接头的不锈钢管路的快速装拆，不需要焊接或者复杂的螺纹旋合操作，日常管路拆洗、滤芯更换、设备段移位的时候，能大幅缩减拆装作业的时间，也能避免螺纹连接容易藏污纳垢、焊接部位容易出现锈蚀积液的卫生死角问题。

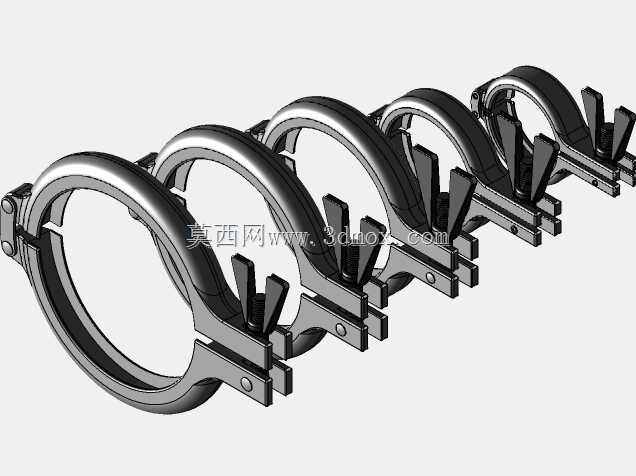

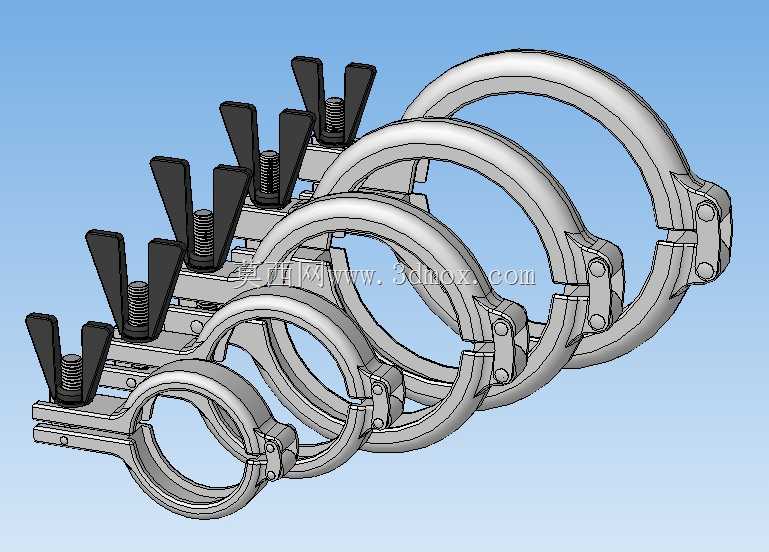

　　从结构设计逻辑来看，整套组件覆盖了多规格通径的适配需求，不同尺寸的卡箍对应不同公称直径的卫生级钢管，卡箍本体采用半开式铰接结构，一端是销轴连接的开合端，另一端是带蝶形手柄的压紧螺栓结构，不需要额外使用扳手类工具，徒手拧动蝶形手柄就能实现卡箍的锁紧与松开，非常适合生产现场需要频繁拆装清洗的作业场景。卡箍的内侧环槽与快装接头的外翻边轮廓完全匹配，锁紧时环槽会均匀压合在两个对接接头的法兰端面上，配合接头之间的密封垫圈，能实现可靠的承压密封，常规工况下可以承受10bar以内的流体输送压力，完全满足食品、制药行业常规低压流体输送的压力要求。

　　设计过程中首先考虑的是卫生合规性，所有与管路内流体接触的部位、以及卡箍与接头贴合的部位都做了圆弧过渡处理，没有直角缝隙或者凹陷结构，避免生产过程中物料残留滋生细菌，也能适配CIP在线清洗的作业要求，清洗液可以无死角冲刷所有接触表面。其次是操作的便捷性，蝶形压紧螺栓的握持尺寸做了优化，即使操作人员佩戴防护手套，也能轻松施力锁紧，不会出现打滑或者施力不便的问题；铰接部位的销轴间隙做了精准控制，既保证卡箍可以顺畅开合，又不会出现过大的旷量导致锁紧后卡箍偏斜、密封失效的问题。

　　从安装边界来看，不同规格的卡箍对应适配的钢管外径有明确的匹配关系，安装时不需要在管路上加工螺纹或者焊接法兰，只需要将管路两端预先焊接好对应规格的快装公头，两个公头端面之间放入适配的食品级密封垫，再将卡箍环槽卡在两个公头的外翻边外侧，拧紧蝶形螺栓即可完成安装，安装过程不需要特殊工装，单人即可完成操作。卡箍锁紧后的整体外径比常规法兰连接小30%以上，在管路排布密集的生产车间里，可以有效节省安装空间，也能减少管路排布时的干涉问题。

　　实际使用过程中，这套快装结构的容错率也比较高，即使管路对接时存在微小的轴向错位，卡箍的环槽导向结构也能在锁紧过程中自动引导两个接头对中，避免因为对接偏差导致的密封垫偏压泄漏问题。卡箍本体采用不锈钢材质冲压成型后做表面抛光处理，外表面粗糙度达到卫生级要求，不容易积灰，日常车间清洁时可以直接擦拭或者冲洗，不会出现锈蚀掉屑的问题，符合食品生产车间的卫生管理规范。和传统的螺纹连接、法兰连接方式相比，这种快装结构的拆装效率可以提升80%以上，尤其是在需要定期拆洗管路的生产场景里，能大幅减少设备停机维护的时间，降低生产运维的成本。另外，这套组件的多规格覆盖设计，可以满足同一套管路系统里不同通径管路的连接需求，从最小口径的取样管路到大口径的主输送管路，都可以用同结构的卡箍实现连接，备件的通用性更强，也能减少企业的备件库存种类，降低仓储管理的成本。
