三菱四极塑壳自动断路器结构设计

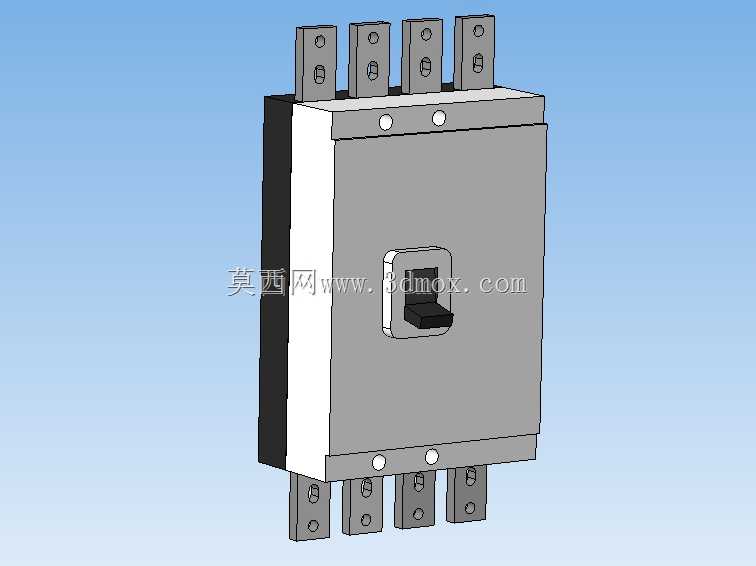

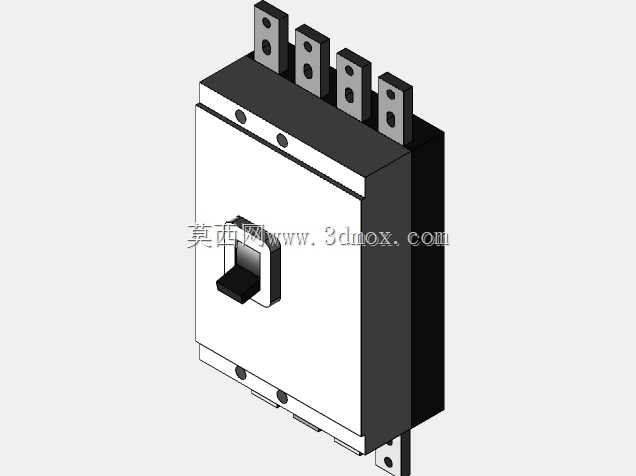

　　这款四极塑壳断路器主要面向低压配电系统的进线与母联保护场景，常见于工业厂房低压配电室、商业建筑总配电间、数据中心UPS输出回路这类需要同时分断三相相线与中性线的配电节点，相比三极断路器，它能在检修或故障分断时彻底切断中性线，避免中性线漂移带来的设备电位差损坏风险，尤其适配带大量单相非线性负载的配电回路，比如园区照明、办公设备集群、精密仪器供电这类三相不平衡度较高的场景。从功能特性上看，它集成了过载长延时反时限保护、短路短延时延时保护、短路瞬时保护三段式保护逻辑，能覆盖配电回路从线缆过载发热到相间短路的全故障类型，四极同步分合的结构设计保证了分断时各极的动作一致性，避免某一极滞后分断导致的拉弧烧蚀问题，

　　操作手柄的位置指示能清晰反馈分合与脱扣三种状态，方便运维人员快速判断回路状态。做这款模型的结构设计时，首先要考虑的是塑壳的绝缘防护等级，外壳采用DMC不饱和聚酯玻璃纤维模塑料，壁厚均匀控制在3mm左右，既保证足够的机械强度耐受分断时的内部电弧冲击，也能满足IP40的外壳防护要求，防止手指误触内部带电部件；进出线端子的排布采用上下对称的四端子布局，端子间距严格遵循低压电器的电气间隙要求，相间及相对地的电气间隙不小于12mm，爬电距离不小于20mm，避免潮湿或积尘环境下的绝缘击穿问题；操作机构采用五连杆自由脱扣结构，不管手柄处于什么位置，只要回路触发保护脱扣，机构都会自动跳转到脱扣位置，且脱扣状态下无法强行合闸，

　　必须先将手柄扳到分闸位置再扣后才能进行合闸操作，从机械结构上杜绝了带故障强行送电的安全隐患。安装边界方面，这款断路器采用板前安装方式，底部预留四个M8的安装固定孔，孔位横向间距200mm、纵向间距160mm，适配标准GCS、MNS型低压抽出式开关柜的安装梁尺寸，进出线端子采用压板式接线结构，适配185mm²到630mm²的铜芯电缆或铜排连接，端子的接线空间高度预留45mm，方便液压钳压接后的电缆端头顺利插入，本体的外形宽度控制在260mm，深度180mm，高度320mm，在柜内安装时，上方需要预留不小于150mm的进线弯排空间，下方预留不小于200mm的出线电缆弯曲半径空间，左右两侧与相邻柜体构件的距离不小于50mm，

　　保证散热与操作空间。建模过程中需要重点还原的细节还有灭弧室的栅片结构，每极灭弧室由13片镀铜钢质栅片组成，栅片间距2mm，呈V型排布引导电弧快速进入栅片分割冷却，这部分结构虽然在外壳内部，但做配电设备的母排排布设计时，需要考虑断路器喷弧口的安全距离，模型里也还原了顶部喷弧口的位置与尺寸，方便设计人员做柜内的隔弧板排布；另外侧面的脱扣器安装腔预留了分励脱扣器、辅助触头、报警触头的安装接口，方便后期扩展远程分闸、状态反馈等功能，不用额外改动本体结构。在实际工程选型中，这类四极断路器多用于TT接地系统的总进线开关，或者带双电源切换的重要负荷回路，它的额定工作电压400V，额定电流1000A，额定极限短路分断能力50kA，能满足大部分二级配电的短路容量要求，建模时还原的所有安装尺寸、接口位置都和实物一致，结构设计人员可以直接将这个模型导入配电柜体的总装配中，进行母排走向设计、安装梁开孔定位、二次线走线规划，不用反复核对实物样本的尺寸参数，减少设计阶段的尺寸错配问题。
