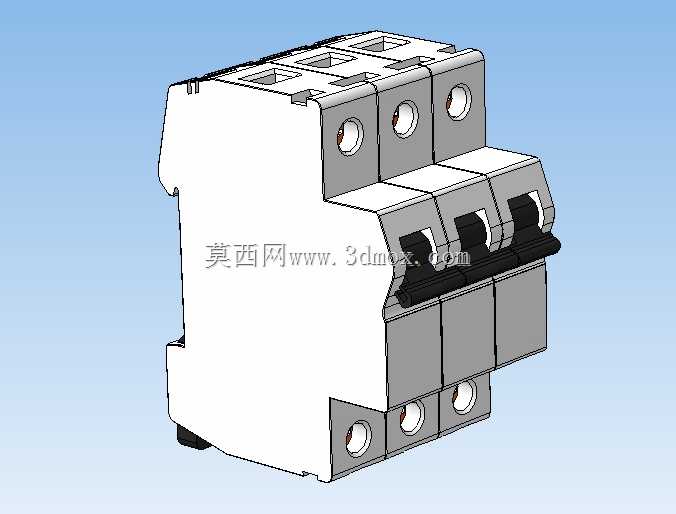

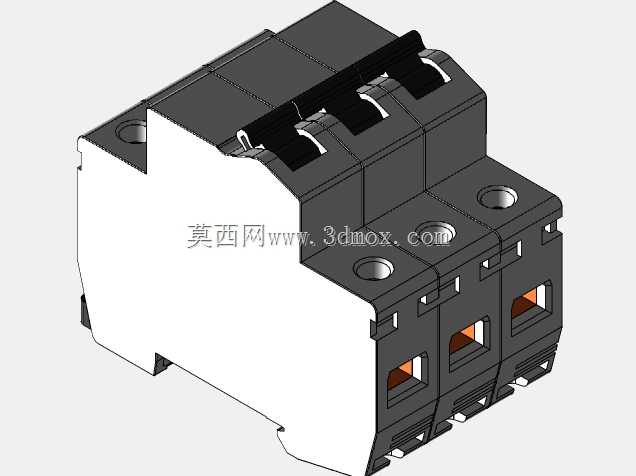

ABB BH-D 3P系列三极断路器结构模型

项目分类:配电柜 发布时间:2022-06-09 ID:656768
  • ABB BH-D 3P系列三极断路器结构模型
  • ABB BH-D 3P系列三极断路器结构模型

  在低压配电系统的终端配电回路设计中,三极断路器是承担三相回路过载、短路保护的核心元件,这款ABB BH-D 3P系列三极断路器的三维结构模型,完整还原了产品的实际装配关系与外形特征,可直接用于低压柜、配电箱的三维布局干涉校验,也能作为电气元件建模的参考基准。从实际工程应用场景来看,这类三极断路器主要用于工业厂房三相动力回路、商业建筑三相配电干线、小型加工设备的电源进线端保护,区别于单极、双极断路器仅能覆盖单相回路的特性,三极结构可同时分断三相相线,在回路出现过载电流、短路故障时同步切断三相电源,避免因单相断电导致的设备缺相运行风险,尤其适配380V电压等级的三相负载供电场景。

  从功能特性维度拆解,这款断路器采用模块化拼装结构,三个单极单元通过侧边的卡扣结构拼接为整体,每个极都包含独立的灭弧室、触头系统、操作机构与脱扣单元,操作手柄采用联动设计,手动分合闸时三极同步动作,保证分断的同步性,避免不同极分断时间差带来的拉弧风险。进出线端均采用压线式接线端子,端子处设计有圆形接线孔,适配对应线径的铜芯导线压接,端子周边的绝缘壳体做了加厚处理,避免接线时导线毛刺外露引发的相间短路风险。断路器正面的操作手柄带有明确的分合闸位置标识,合闸时手柄处于向上位置,分闸时处于向下位置,故障脱扣时手柄会停留在中间位置,方便运维人员快速识别故障回路。

  从设计思路来看,这款断路器的整体外形遵循标准导轨安装的模数化设计规范,整体宽度对应3个标准模数单元,可直接卡装在行业通用的35mm标准DIN导轨上,不需要额外的安装固定件,卡装结构位于断路器壳体背部,带有弹性卡扣,安装时只需将断路器背部上沿卡在导轨上沿,向下按压即可完成卡扣锁止,拆卸时用螺丝刀撬动卡扣即可快速取下,大幅提升配电箱装配的效率。壳体采用阻燃绝缘工程塑料材质,表面做了磨砂防滑处理,既可以保证带电部件的完全绝缘隔离,也能在回路分断产生电弧时耐受高温灼烧,避免壳体熔融引发的安全隐患。灭弧室区域的壳体侧面设计有栅格状排气孔,分断故障电流产生的电弧可通过灭弧栅片切割熄灭后,高温气体从排气孔快速排出,避免壳体内部压力过高导致的炸裂风险。

  从外形尺寸与安装边界来看,这款断路器的整体高度、深度均匹配主流微型断路器的通用安装尺寸,在进行配电箱三维布局时,只需预留3个模数的宽度空间,即可满足安装需求,接线端的操作空间预留也符合低压配电设计规范的要求,进出线端的导线弯曲半径不会和相邻元件、箱体内壁产生干涉。模型完整还原了壳体的分模线、卡扣结构、接线端子的金属件细节、操作手柄的防滑纹理,甚至连壳体表面的标识区域都做了对应还原,在进行配电系统三维可视化展示时,可以直接调用该模型完成装配,不需要额外进行细节建模。在实际选型校验过程中,通过该模型可以提前核对配电箱内的元件排布间距,确认断路器操作手柄的操作空间是否充足,接线端子与母线排的连接位置是否匹配,避免实际装配时出现元件干涉、接线空间不足的问题,减少现场安装的整改工作量。对于结构设计从业者来说,这类模块化电气元件的建模思路也具备参考价值,其卡扣拼接结构、导轨安装结构的设计方式,可以迁移到其他模块化电气元件、工业模组的结构设计中,兼顾安装便捷性与结构可靠性。
