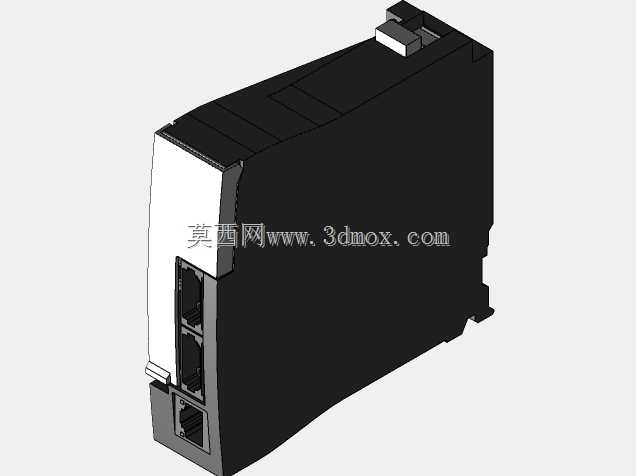

三菱R64MTCPU机器人可编程运动控制模块

　　在多关节工业机器人、桁架机械手、非标自动化产线的电控系统搭建中，这类可编程运动模块是核心的控制枢纽，承担着多轴运动轨迹插补、IO信号实时交互、伺服驱动指令下发的核心作用，区别于通用型PLC的逻辑控制侧重，该类模块专门针对运动控制场景做了硬件层面的优化，能够实现微秒级的指令响应，匹配高速运动工况下的实时性要求。从实际应用场景来看，这类模块常部署在机器人控制柜的标准安装导轨上，和电源模块、CPU主站模块、IO扩展模块并排拼接安装，单模块可支持最多4轴的伺服轴控制，能够覆盖SCARA机器人、四轴码垛机器人、小型多工位专机的运动控制需求，在3C电子装配、锂电池电芯搬运、汽车零部件上下料这类对运动轨迹精度、启停响应速度有较高要求的工位中，该类模块可以通过内置的运动控制指令，直接完成直线插补、圆弧插补、电子齿轮、电子凸轮等复杂运动逻辑的编写，无需额外搭载独立的运动控制卡，大幅简化控制柜内部的布线复杂度。从产品设计思路来看，该模块采用标准的模块化导轨安装结构，外壳采用阻燃ABS工程塑料注塑成型，表面做了细咬花处理提升抗刮耐磨性能，正面布局了状态指示灯、数码管显示窗口、手动操作按钮以及通讯接口，数码管可以实时显示模块当前的运行状态码、故障代码，方便现场运维人员快速排查问题，状态指示灯分别对应电源、运行、故障、通讯四个核心状态，不同的闪烁频率对应不同的工作状态，无需连接编程软件即可快速判断模块的基本运行情况。模块侧面设计了标准化的背板连接金手指，

　　和控制柜背板的总线插槽直接对接，实现和主站CPU以及其他扩展模块的高速数据交互，无需额外接通讯线，安装时只需将模块卡入标准DIN导轨，推动模块使背板金手指完全插入插槽，再拨动模块底部的固定卡扣即可完成安装，拆卸时只需拨开卡扣即可将模块从导轨上取下，更换维护的效率很高。从安装边界尺寸来看，该模块的宽度适配标准PLC模块的安装尺寸，单模块占用的导轨安装空间和同系列的IO扩展模块保持一致，控制柜内部布局时可以按照功能分区依次排布电源、CPU、运动模块、IO模块，预留出足够的散热间隙即可，模块的接线端口全部布置在正面下方，采用快插式接线端子，伺服编码器线、通用IO线可以直接插入端子锁紧，接线完成后可以盖上端子防护盖，避免现场粉尘、

　　金属碎屑落入端子造成短路故障。模块正面的手动操作按钮可以在调试阶段实现单轴点动、程序复位、故障清除等操作，调试人员无需在上位机操作即可完成基础的动作调试，大幅缩短现场调试的周期。在功能特性上，该模块支持位置控制、速度控制、扭矩控制三种伺服控制模式，可以根据不同的工况需求灵活切换，比如在机器人抓取搬运工位采用位置控制模式保证定位精度，在打磨、压装这类需要接触力控制的工位切换到扭矩控制模式，保证作业过程中力值的稳定输出。模块内置的运动缓存区可以预存多段运动轨迹指令，在高速运动过程中无需等待上位机逐行下发指令，即可连续完成多段轨迹的平滑衔接，避免运动过程中出现停顿、卡顿的问题，保证机器人运动的流畅性。在散热设计上，

　　模块外壳侧面设计了密集的散热格栅，内部电路板上的功率器件通过导热垫将热量传导到外壳上，依靠自然对流即可满足满负载运行时的散热需求，无需额外加装散热风扇，避免了风扇积灰、寿命不足带来的故障点，提升模块在工业现场恶劣环境下的长期运行稳定性。模块的通讯接口支持标准的工业以太网协议，可以和伺服驱动器、视觉传感器、上位机触摸屏实现高速数据交互，实时传输位置反馈、状态信号、参数配置等数据，整个电控系统的信号链路延迟可以控制在1毫秒以内，完全满足高速运动设备的控制需求。在结构细节设计上，模块顶部设计了模块型号标识和拨码开关，拨码开关可以设置模块的站号、通讯波特率等基础参数，在上电前即可完成硬件层面的参数配置，避免软件参数设置错误导致的通讯故障。模块的所有外部接口都做了防呆设计，不同功能的接线端子采用不同的针脚定义和卡扣结构，避免现场接线时插错接口导致的模块损坏。
