三菱Q173DCPU机器人可编程运动控制模块

　　在多轴工业机器人的电控系统搭建过程中，运动控制模块是衔接上层逻辑指令与下层伺服驱动的核心枢纽，本次呈现的这款控制模块，是适配三菱Q系列PLC架构的专用运动控制单元，专门针对六轴及以下构型的工业机器人系统做了指令层的深度优化，区别于通用型定位模块，它内置了机器人专用的运动学解算固件，不需要在主CPU内额外编写正逆解运算逻辑，能够直接输出各关节轴的位置、速度、扭矩控制指令，大幅降低机器人控制系统的程序开发工作量。

　　从实际应用场景来看，这类模块广泛部署在关节型工业机器人、桁架机械手、多轴同步搬运设备的控制柜内，和Q系列电源模块、CPU模块、IO模块通过基板总线拼接安装，组成完整的设备控制核心。在汽车焊装线的机器人工位、3C电子装配的多轴取放设备、包装产线的跟踪抓取工位中，这类模块可以实现高速点位运动、连续轨迹插补、多轴同步跟随等复杂运动控制需求，支持最多32轴的同步控制，完全覆盖常规六轴机器人加上外部行走轴、变位机的扩展轴控制需求。

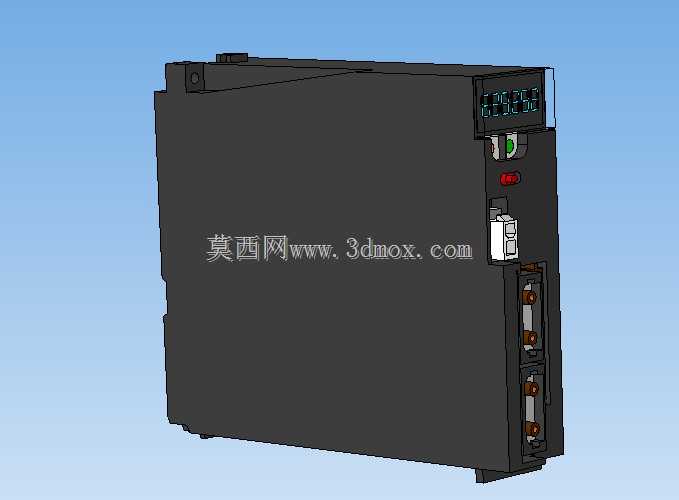

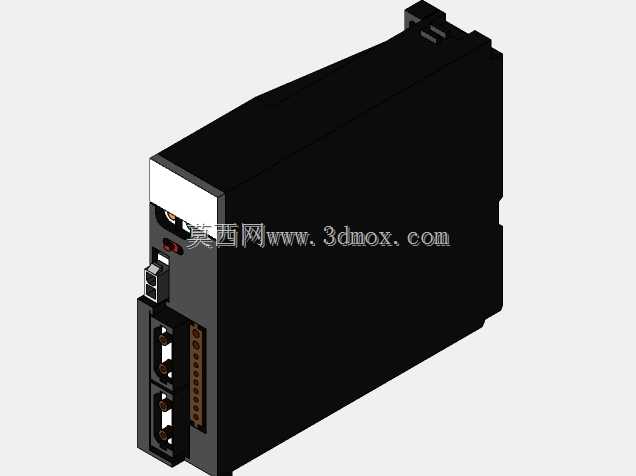

　　从功能特性上看，模块正面集成了状态指示数码管与运行状态指示灯，能够实时反馈模块运行状态、轴组报警代码、通讯连接状态，设备调试阶段不需要连接编程软件就可以通过数码管读取基础故障信息，大幅提升现场排障效率。模块侧面设置了专用的伺服通讯接口、编码器信号接口与外部急停、限位信号接入端子，所有接口均采用快插式工业连接器设计，接线时不需要焊接端子，直接压接后插入接口即可完成接线，能够有效减少控制柜内的接线工作量，同时降低虚接故障的发生概率。模块内置的运动控制固件支持S型加减速规划、圆弧插补、螺旋线插补、电子凸轮、电子齿轮等常用运动控制功能，针对机器人应用还专门加入了奇异点规避、负载惯量辨识、振动抑制等专用功能，在高速运动工况下能够有效减少机械臂的末端抖动，提升轨迹跟踪精度。

　　在设计思路上，这款模块完全遵循Q系列PLC的统一安装规范，整体采用标准单槽位模组化结构，外壳采用阻燃级工程塑料注塑成型，表面做了细磨砂纹理处理，既可以提升外壳的抗刮擦性能，也能够避免现场运维时留下指纹污渍影响散热。模块内部的电路板采用多层板设计，电源回路与信号回路做了完整的隔离处理，能够有效抵御工业现场的电磁干扰，避免伺服驱动器运行时的谐波干扰导致模块通讯异常或者指令丢步。模块的散热结构采用自然对流设计，外壳侧面预留了规整的散热通风槽，内部发热元件通过导热胶垫直接贴合到金属内屏蔽层上，不需要额外加装散热风扇就可以满足0-55摄氏度环境温度下的长期稳定运行需求，避免风扇积灰导致的散热失效问题，提升模块在多粉尘工业现场的运行可靠性。

　　从安装边界与尺寸参数来看，模块完全符合Q系列PLC的单槽位安装尺寸，安装时只需要对准基板上的导轨卡扣按压到位即可完成固定，不需要额外的安装螺丝，模块前端的接口伸出长度、与相邻模块的安全间隙都严格遵循三菱Q系列的安装规范，在标准控制柜内安装时，预留35mm的前部接线空间就可以满足所有线缆的弯曲半径要求，不会和柜内的线槽、其他模块的接线产生干涉。模块的供电直接通过基板总线获取，不需要单独外接供电电源，进一步简化了柜内的供电回路设计。在进行三维布局设计时，需要注意模块侧面的散热槽不能被线槽或者其他遮挡物完全覆盖，预留至少10mm的侧面通风间隙，保证空气对流的散热通道顺畅，避免长期高温运行缩短模块使用寿命。

　　对于从事非标自动化设备设计、机器人电控系统集成的工程师来说，这类模块化的运动控制单元能够大幅缩短电控系统的开发周期，不需要从零开始搭建运动控制的硬件与底层固件，只需要根据实际的轴数、运动需求选择对应规格的模块，就可以快速完成控制系统的硬件搭建，配合对应的编程软件就可以完成运动程序的编写与调试。在进行控制柜三维建模时，准确还原模块的外形尺寸、接口位置、安装卡扣结构，能够提前验证柜内布局的合理性，检查接线空间是否充足，避免实际装配时出现干涉问题，减少现场安装调试的返工量。
